反应釜固体投料装置（密闭无尘投料）

一、系统组成

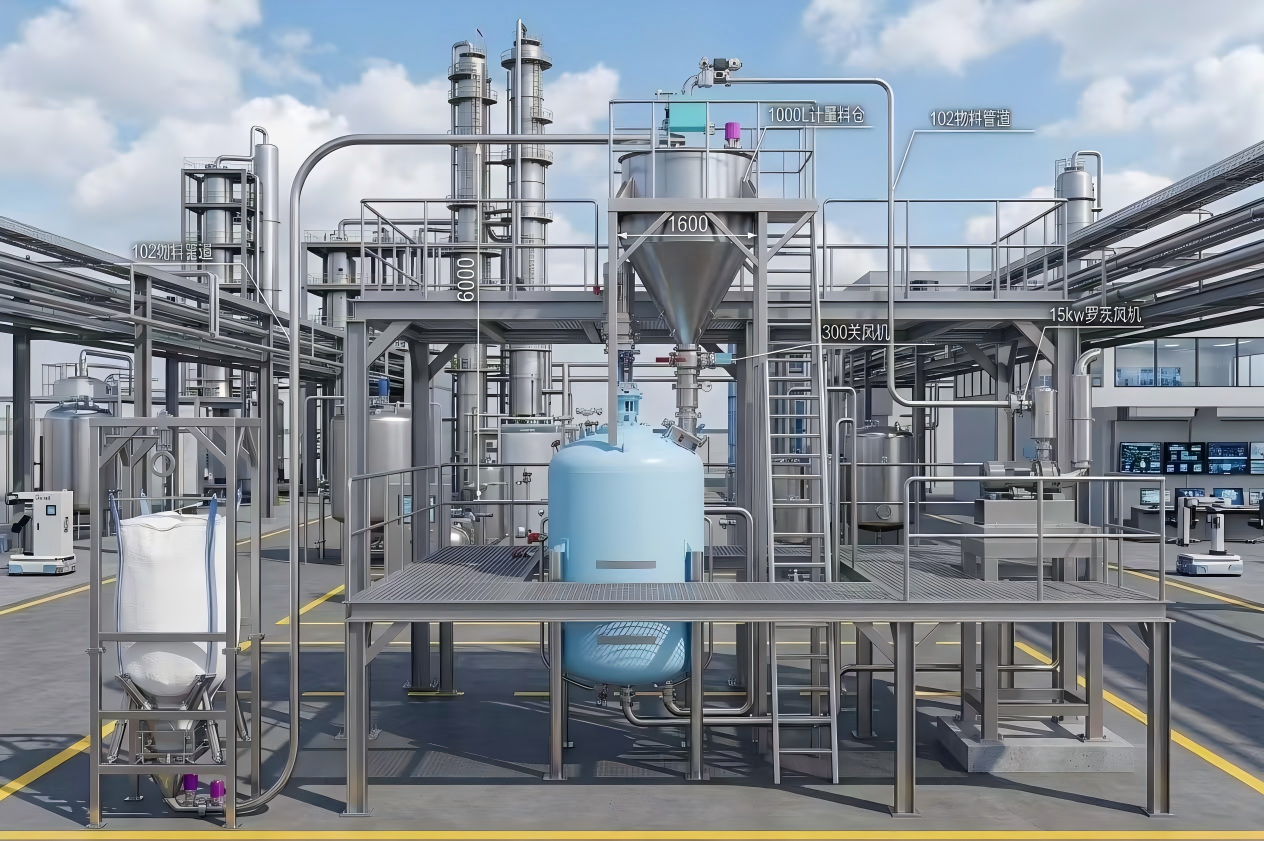

二、工作流程

1. 吨袋由吨袋拆包机完成吊装、破袋、卸料，物料落入无尘投料站；

2. 无尘投料站在负压除尘下完成小袋投料与暂存，杜绝粉尘外溢；

3. 罗茨风机提供稳定负压，通过真空上料机将物料吸入输送系统；

4. 物料经不锈钢管道 + 不锈钢大弯头密闭输送至螺旋喂料机；

5. 螺旋喂料机变频调速、定量均匀喂料至反应釜；

6. PLC 控制系统实现自动启停、料位联锁、流量调节、故障报警、数据追溯。

   三、

   核心技术说明

1. 吨袋拆包机

• 结构：电动葫芦吊装、密封拆包仓、破袋机构、振动助流

• 功能：吨袋自动拆包，无粉尘外泄，卸料顺畅无残留

2. 无尘投料站

• 配置：负压除尘、快开检修门、内置滤网、气动振动器

• 特点：人工投料无扬尘，过滤清灰自动循环，符合 GMP / 环保要求

3. 不锈钢管道与大弯头

• 材质：304/316L 不锈钢，镜面抛光 / 内外抛光

• 优势：内壁光滑不积料、耐腐蚀、易清洗、无死角，大弯头降低输送阻力

4. 真空上料机

• 材质：304/316L 不锈钢

• 配置：PTFE 覆膜过滤器、脉冲反吹、料位检测、快拆结构

• 性能：气固分离彻底，过滤效率高，无粉尘排放

5. 罗茨风机

• 作用：提供稳定负压气源，保障连续输送

• 特点：运行平稳、噪音低、风压稳定、适配长时间工作

6. 螺旋喂料机

• 结构：变频驱动、密封壳体、变距 / 等距螺旋

• 功能：定量、均匀、稳定喂料，可精准调节投料速度与投加量

7. PLC 控制系统

• 核心：PLC + 触摸屏，支持配方存储、参数设定、运行监控

• 功能：自动 / 手动切换、联锁保护、故障诊断、远程 / 上位机对接

• 可选：防爆配置、DCS 通讯、数据记录与报表导出

四、系统特点

• 全密闭无尘：从拆包到反应釜入口全程密封，零粉尘外溢

• 自动化程度高：一键启动、自动完成拆包 - 输送 - 投料

• 计量精准：螺旋变频定量，投料精度高

• 卫生耐腐蚀：接触物料全不锈钢，易清洁、无交叉污染

• 安全可靠：联锁保护、过载保护、缺料 / 满料报警

• 适配性强：支持吨袋 + 小袋双投料模式，适配多种粉粒体物料

•

五、适用范围

适用于反应釜固体粉体、颗粒物料的密闭自动投料，广泛用于化工、精细化工、医药、食品、锂电新材料等生产场景。

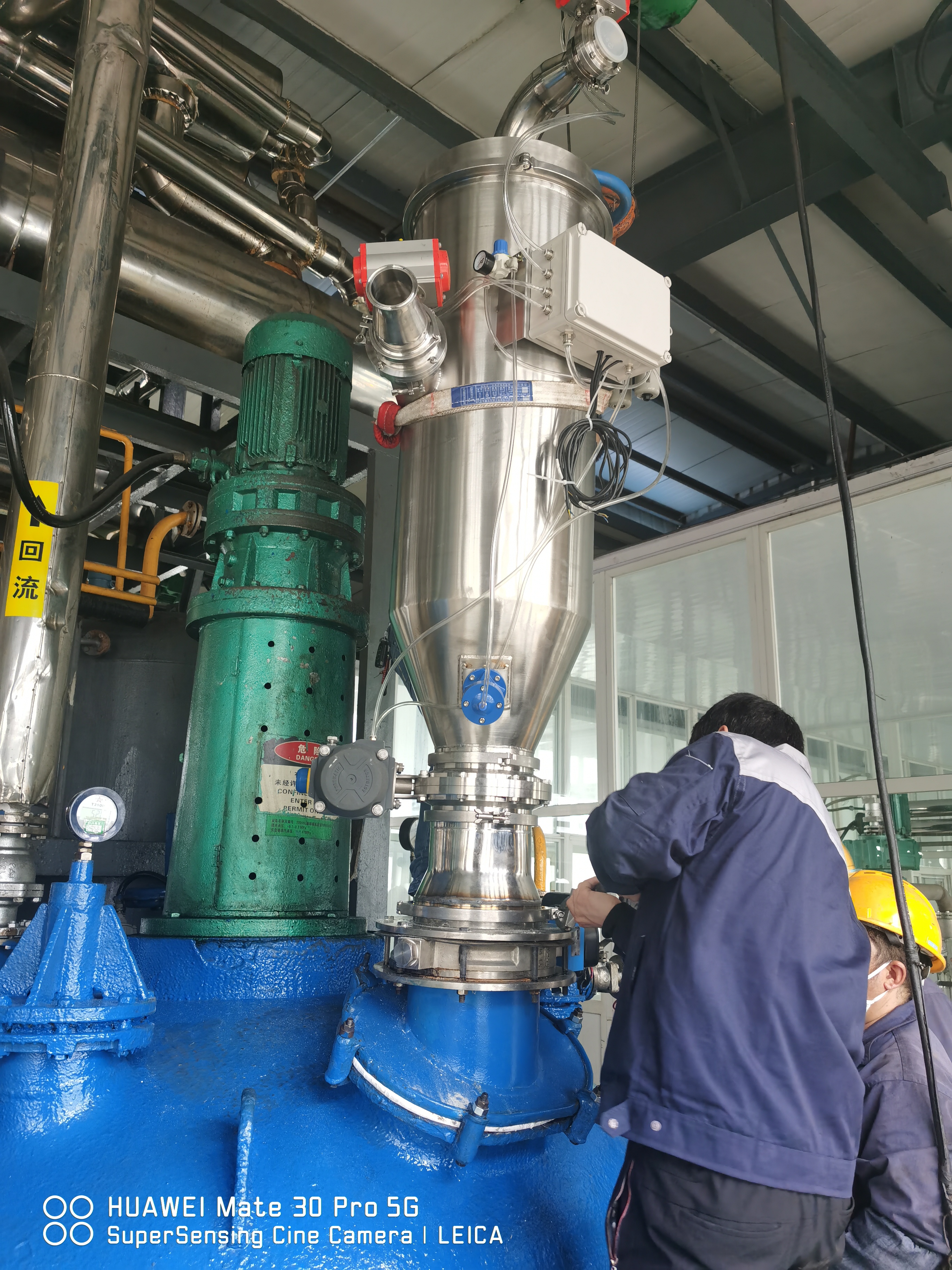

现场案例
