真空上料系统

一、系统概述

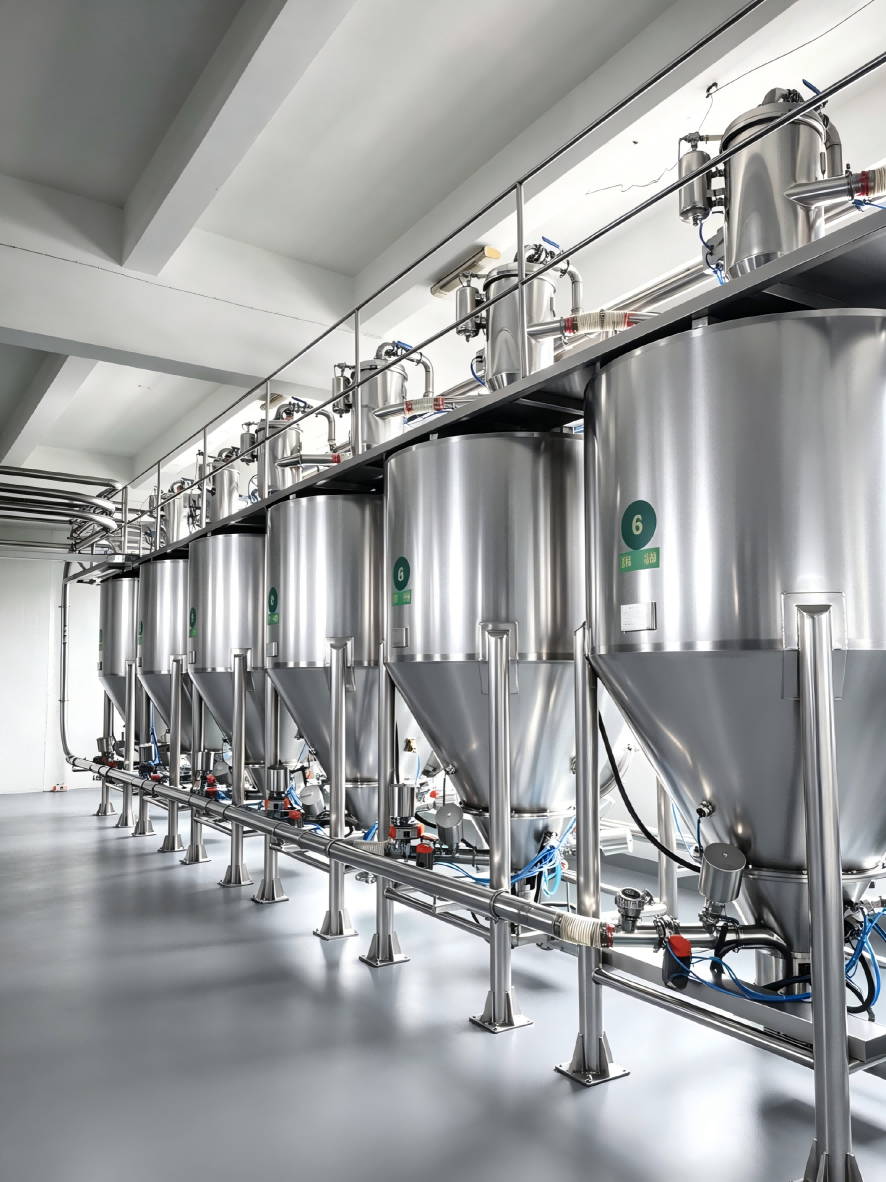

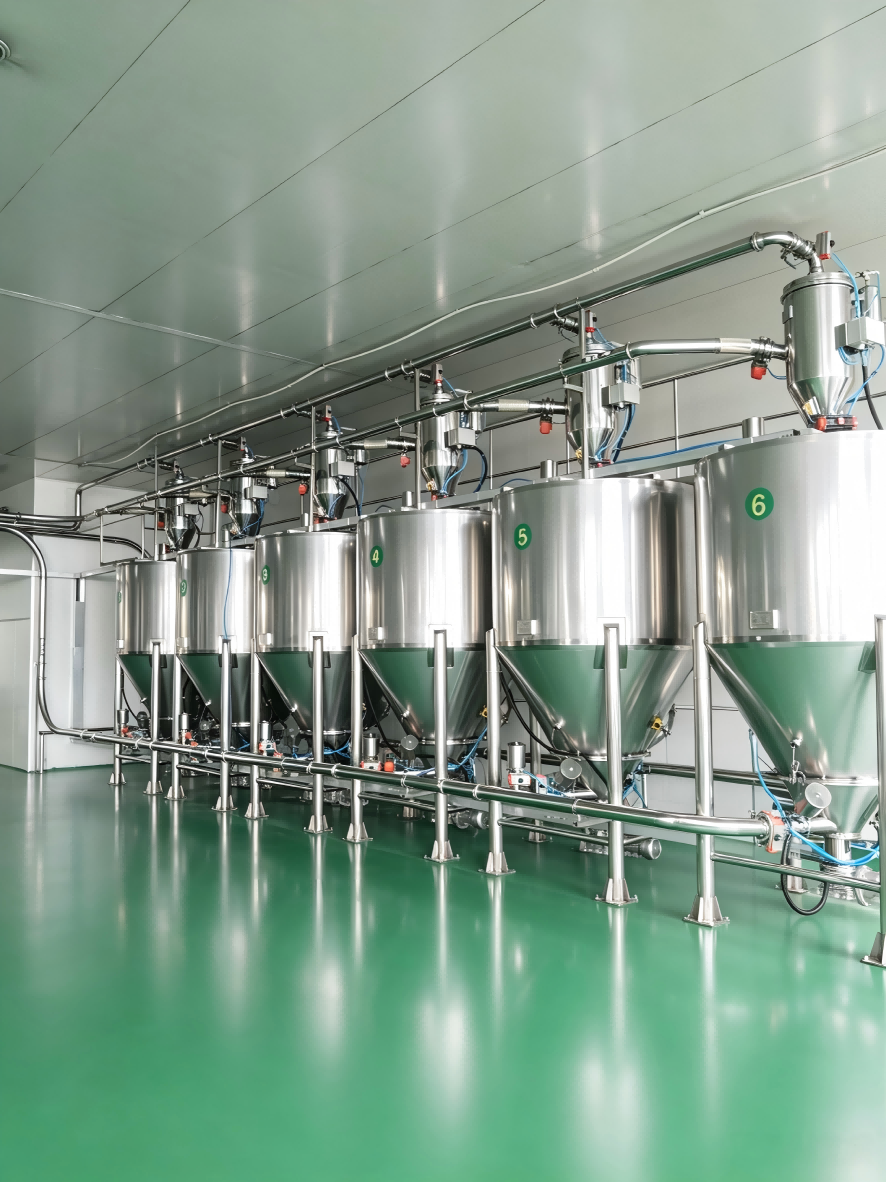

真空上料系统是专为粉体、颗粒状物料设计的全自动、密闭式负压输送一体化系统，核心作用是将物料从投料端（如无尘投料站、吨袋拆包机）平稳、无损耗、无粉尘泄漏地输送至指定设备（如螺旋喂料机、反应釜、料仓），广泛应用于化工、医药、食品、锂电、新材料等对输送卫生、无尘要求较高的行业，尤其适配反应釜固体投料装置的物料中转输送环节，与吨袋拆包机、无尘投料站、螺旋喂料机、PLC控制系统联动，实现全流程自动化闭环运行。

本系统采用罗茨风机提供稳定负压气源，真空上料机完成物料吸附与气固分离，配套不锈钢输送管道保障物料顺畅输送，PLC控制系统实现参数可调、自动联锁，整体具有结构紧凑、操作便捷、节能高效、无粉尘污染、适配多种物料的核心优势，可有效避免物料受潮、污染、损耗，同时降低人工劳动强度，符合环保及GMP卫生级标准。

二、系统组成及核心设备技术说明

整套真空上料系统主要由真空上料机、罗茨风机、不锈钢输送管道、不锈钢连接件（弯头、法兰）、过滤装置、PLC控制系统及辅助配件（消音器、止回阀）组成，各部件协同工作，确保输送过程稳定可靠，具体设备技术参数及功能如下：

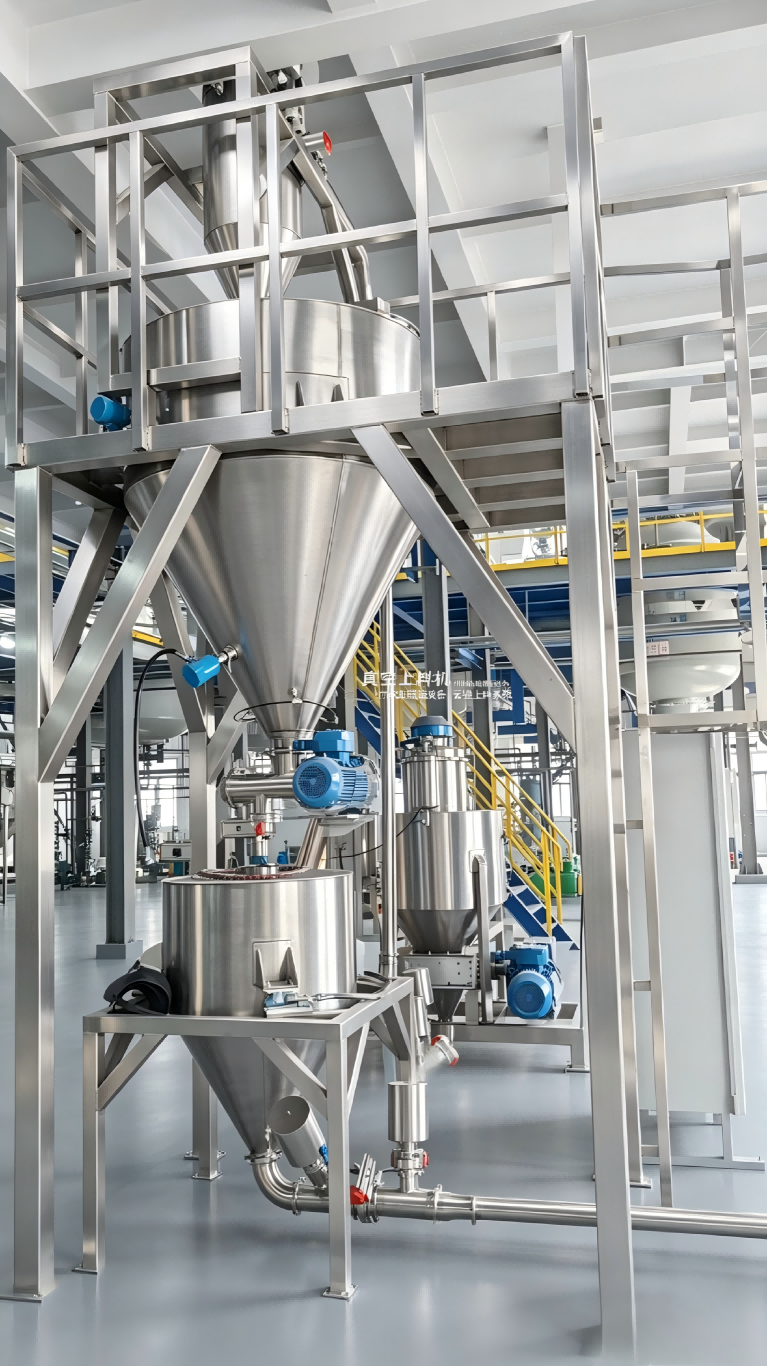

（一）真空上料机（核心设备）

1. 材质：接触物料部位采用304不锈钢（可选316L不锈钢），壳体采用冷轧钢板喷塑处理，耐腐蚀、易清洗、无死角，符合卫生级要求，避免物料交叉污染。

2. 核心配置：内置PTFE覆膜过滤芯（过滤精度可达0.1μm），实现高效气固分离，防止物料进入负压管路；配备脉冲反吹清灰装置，可自动清灰，避免滤芯堵塞，保障负压稳定；内置料位传感器（光电/电容式），可实时检测料仓内物料液位，实现自动启停、满料报警、缺料提示，与PLC控制系统联动，确保输送精准。

3. 结构设计：采用快拆式结构，滤芯、料仓可快速拆卸检修，维护便捷；进料口配备密封法兰，与不锈钢管道精准对接，杜绝负压泄漏；出料口配备气动卸料阀，卸料迅速、无残留，可根据输送量调节卸料频率。

4. 性能参数：输送量可调节（0.5-10 m³/h），负压范围-0.02~-0.08MPa，输送距离可达5-30m，提升高度可达3-15m，适配粉体、细小颗粒物料（无粘性、无结块），无物料破损、损耗。

（二）罗茨风机（负压气源核心）

1. 作用：为整个真空上料系统提供稳定、持续的负压气源，是保障物料吸附输送的核心动力设备，适配真空上料机的负压需求，避免负压不足导致的输送中断。

2. 结构特点：采用三叶罗茨结构，运行平稳、噪音低（配备消音器，噪音≤75dB），风压稳定，无脉冲波动；电机采用国标异步电机，功率范围0.75-15kW，节能高效，可长时间连续运行，适配工业连续生产工况。

3. 防护配置：配备进出口过滤器、止回阀，防止杂质进入风机内部，延长设备使用寿命；机身采用铸铁材质，防锈、耐磨，适配化工、医药等腐蚀性环境；支持变频调速，可根据输送需求调节风压、风量，降低能耗。

（三）不锈钢输送管道及连接件

1. 材质：采用304不锈钢（可选316L），管道壁厚根据输送压力定制（常规3-5mm），内外壁可采用镜面抛光处理（Ra≤0.4μm），内壁光滑无毛刺、不积料、易清洗，适配卫生级输送要求，同时提升物料输送流畅性，避免物料堵塞。

2. 管道规格：管径可定制（DN50-DN200），根据输送量、物料特性合理选型；配套不锈钢大弯头（弯曲半径可定制，如R900mm），采用无缝冲压成型，圆弧顺滑，无褶皱、无扁瘪，降低物料输送阻力，避免物料在弯头处堆积、破损。

3. 连接方式：采用法兰密封连接，密封件选用耐高温、耐磨损硅胶密封圈，密封性强，杜绝负压泄漏和粉尘外溢；管道支架采用不锈钢材质，固定牢固，避免输送过程中管道振动，延长使用寿命。

（四）PLC控制系统

1. 核心配置：采用西门子/三菱PLC控制器，搭配触摸屏操作界面，操作简洁直观，可实现自动/手动两种控制模式切换，适配不同生产场景需求。

2. 控制功能：可设定输送量、负压值、清灰频率等参数，实时监控系统运行状态（风机转速、料位、负压值、设备运行状态）；具备故障报警功能（风机故障、滤芯堵塞、料位异常等），报警信息直观显示，便于快速排查故障；支持配方存储，可存储多组输送参数，切换物料时无需重新设定；可与反应釜投料系统、螺旋喂料机、无尘投料站联动，实现全流程自动化控制，支持远程监控、数据追溯（可选配上位机对接、DCS通讯）。

3. 安全配置：配备急停按钮、过载保护、漏电保护，确保设备运行安全；控制箱采用防水、防尘设计，适配工业生产恶劣环境，避免电路故障。

（五）辅助配件

包含消音器（降低罗茨风机运行噪音）、止回阀（防止物料回流，保护风机）、脉冲反吹装置（自动清灰）、料位传感器、密封件等，所有配件均选用国标优质产品，与系统完美适配，保障系统长期稳定运行，降低维护成本。

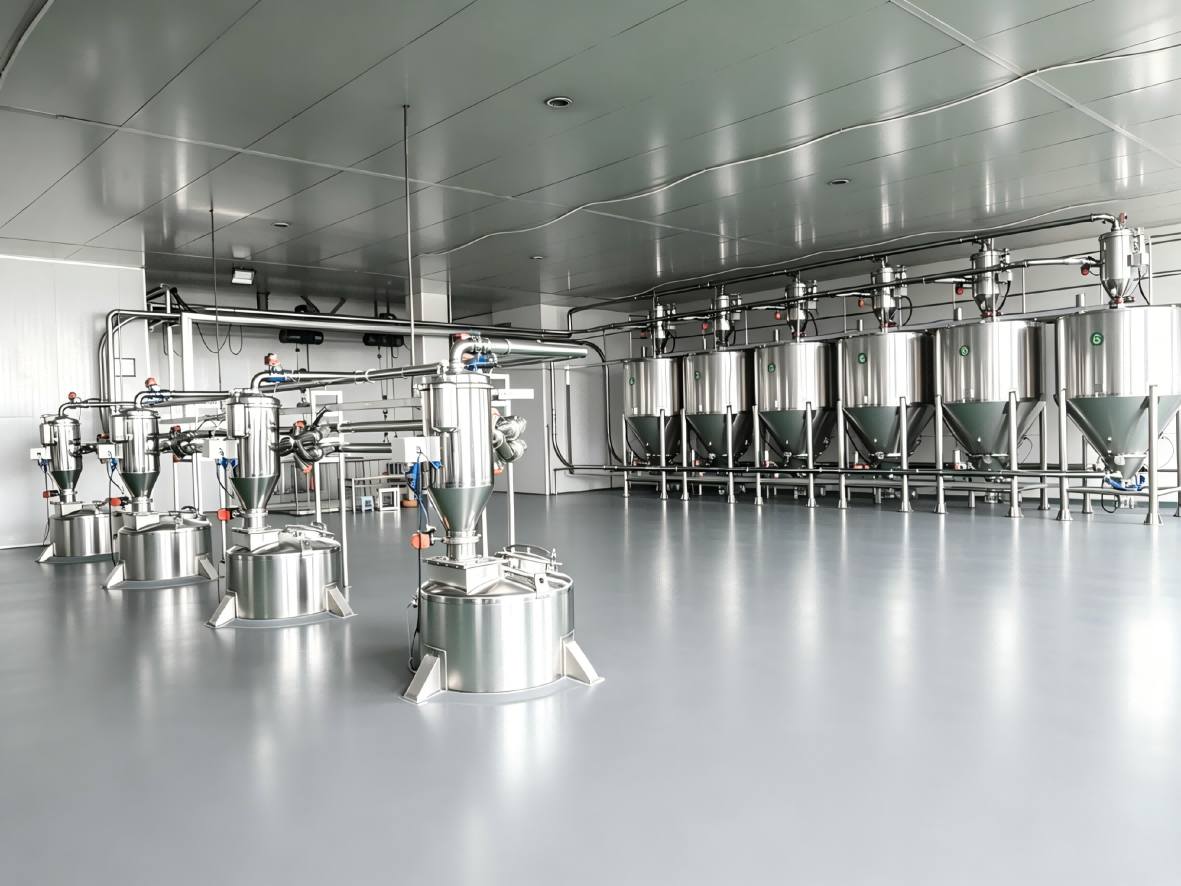

三、系统工作流程（自动化闭环）

1. 启动准备：通过PLC控制系统设定输送参数（输送量、负压值、清灰频率），检查罗茨风机、真空上料机、管道连接等部位，确保密封良好、无异常。

2. 负压建立：启动罗茨风机，风机运行产生稳定负压，通过管路传递至真空上料机，使真空上料机内部形成负压环境，达到设定负压值后，系统自动进入输送状态。

3. 物料吸附：真空上料机进料口与无尘投料站、吨袋拆包机等投料设备对接，物料在负压作用下，通过不锈钢输送管道被吸入真空上料机的料仓内。

4. 气固分离：物料进入料仓后，通过内置PTFE覆膜滤芯实现气固分离，物料留在料仓内，洁净空气经滤芯过滤后，通过管路回到罗茨风机，实现循环利用（或经消音器排出），避免粉尘污染空气。

5. 自动卸料：当料仓内物料达到设定料位时，料位传感器发出信号，PLC控制系统指令罗茨风机暂停、气动卸料阀开启，物料自动卸至指定设备（螺旋喂料机、反应釜、料仓）；卸料完成后，卸料阀关闭，罗茨风机重新启动，进入下一轮输送循环。

6. 清灰维护：系统运行过程中，脉冲反吹装置按设定频率自动清灰，清除滤芯表面吸附的物料粉尘，避免滤芯堵塞；若滤芯堵塞严重，系统发出报警信号，提醒工作人员停机检修、更换滤芯。

7. 停机操作：生产完成后，通过PLC控制系统发出停机指令，罗茨风机、真空上料机依次停机，卸料阀将料仓内剩余物料卸净，系统完成闭环运行；如需长期停机，可对管道、料仓进行清洗、烘干，避免物料残留、受潮。

四、系统技术标准

1. 材质标准：接触物料部位304不锈钢（可选316L），符合GB/T 14976-2012《流体输送用不锈钢无缝钢管》标准；罗茨风机符合GB/T 19074-2008《罗茨鼓风机 技术条件》标准。

2. 性能标准：输送量0.5-10 m³/h（可定制），负压范围-0.02~-0.08MPa，输送距离5-30m，提升高度3-15m；物料损耗≤0.1%，无粉尘外溢，符合GB 16297-1996《大气污染物综合排放标准》。

3. 抛光标准：不锈钢管道、真空上料机料仓内外壁镜面抛光，光洁度Ra≤0.4μm（可升级至Ra≤0.2μm），符合卫生级管道抛光规范，适配食品、医药GMP标准。

4. 控制标准：PLC控制系统响应速度≤0.5s，参数控制精度≤±2%，故障报警响应时间≤1s，支持自动联锁控制，符合工业自动化控制标准。

5. 安全标准：设备运行噪音≤75dB，具备过载、漏电、急停保护功能；密封性能符合负压输送要求，无负压泄漏、无粉尘外溢，运行安全可靠。

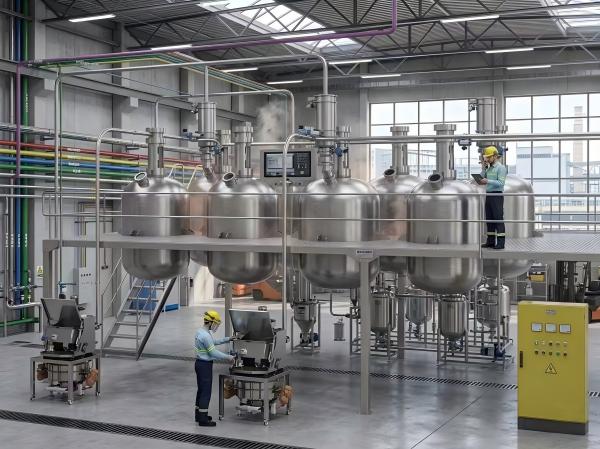

6. 适配标准：可与反应釜固体投料装置的吨袋拆包机、无尘投料站、螺旋喂料机无缝联动，适配粉体、颗粒状无粘性物料，可根据用户需求定制管径、输送距离、输送量。

五、系统核心特点

1. 全密闭无尘：从物料吸附、输送到卸料，全程密闭式运行，无粉尘外溢，避免物料污染环境、损害操作人员健康，符合环保及卫生级要求。

2. 自动化程度高：PLC全自动控制，一键启动，无需人工干预，可实现连续输送、自动卸料、自动清灰、故障报警，降低人工劳动强度，提升生产效率。

3. 输送稳定高效：罗茨风机提供稳定负压，输送过程无脉冲、无中断，物料输送顺畅，无积料、无破损，损耗极低；变频调速设计，可根据生产需求灵活调节输送量。

4. 卫生耐腐蚀：接触物料部位全不锈钢材质，镜面抛光处理，易清洗、无死角，避免物料交叉污染，适配食品、医药、化工等腐蚀性、卫生级场景。

5. 结构紧凑，维护便捷：设备集成化设计，占地面积小，安装便捷；核心部件采用快拆结构，检修、清洗方便，配件通用性强，维护成本低。

6. 适配性强：可根据物料特性（粉体、颗粒）、输送需求（距离、高度、量）定制管径、弯曲半径、输送参数，适配多种工业场景，尤其适配反应釜投料输送。

六、适用范围

本真空上料系统广泛应用于化工、医药、食品、锂电、新材料、精细化工等行业，主要用于反应釜投料、料仓中转、粉体转运等场景，适配物料包括：化工粉体（如颜料、染料、树脂）、医药粉体（如原料药、辅料）、食品粉体（如面粉、淀粉、奶粉）、锂电材料（如正极材料、负极材料）等无粘性、无结块的粉体、颗粒状物料。
