全密闭吨袋拆包机
一、设备概述

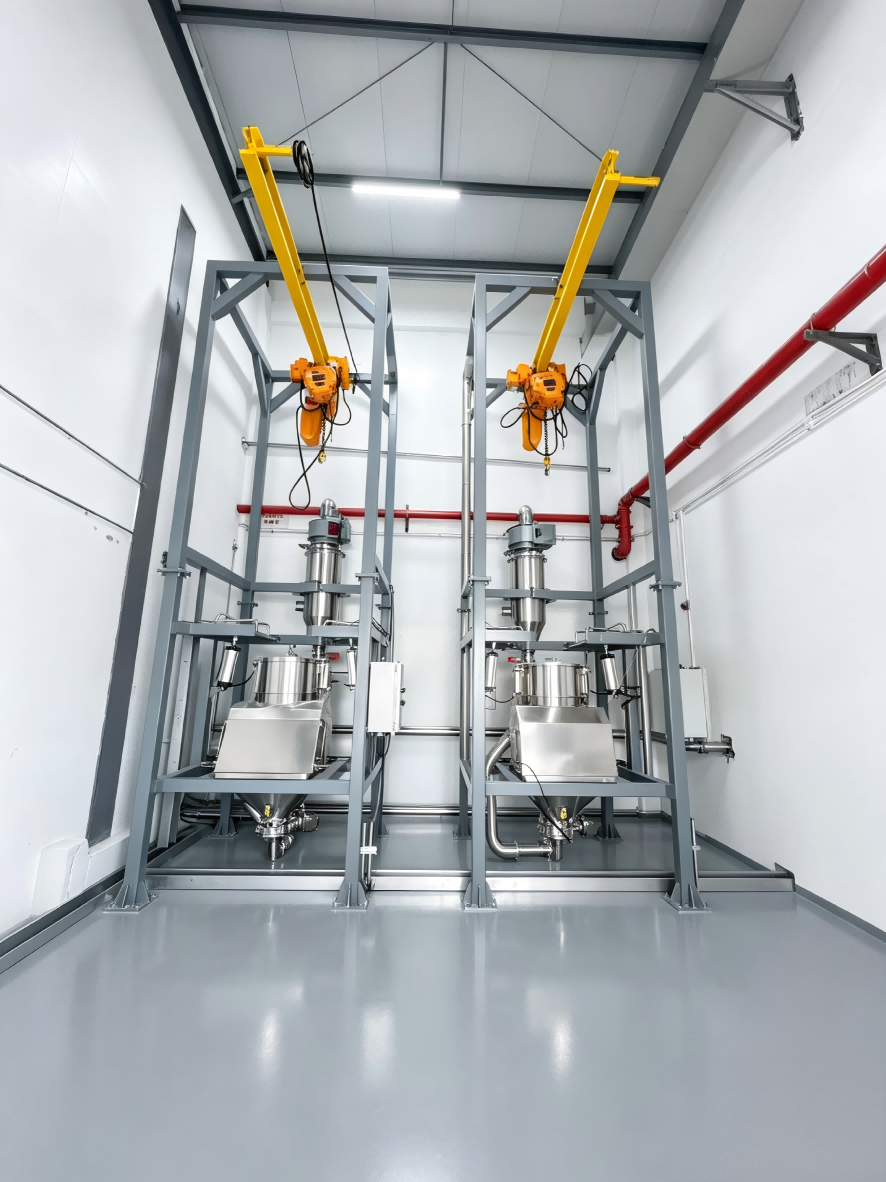

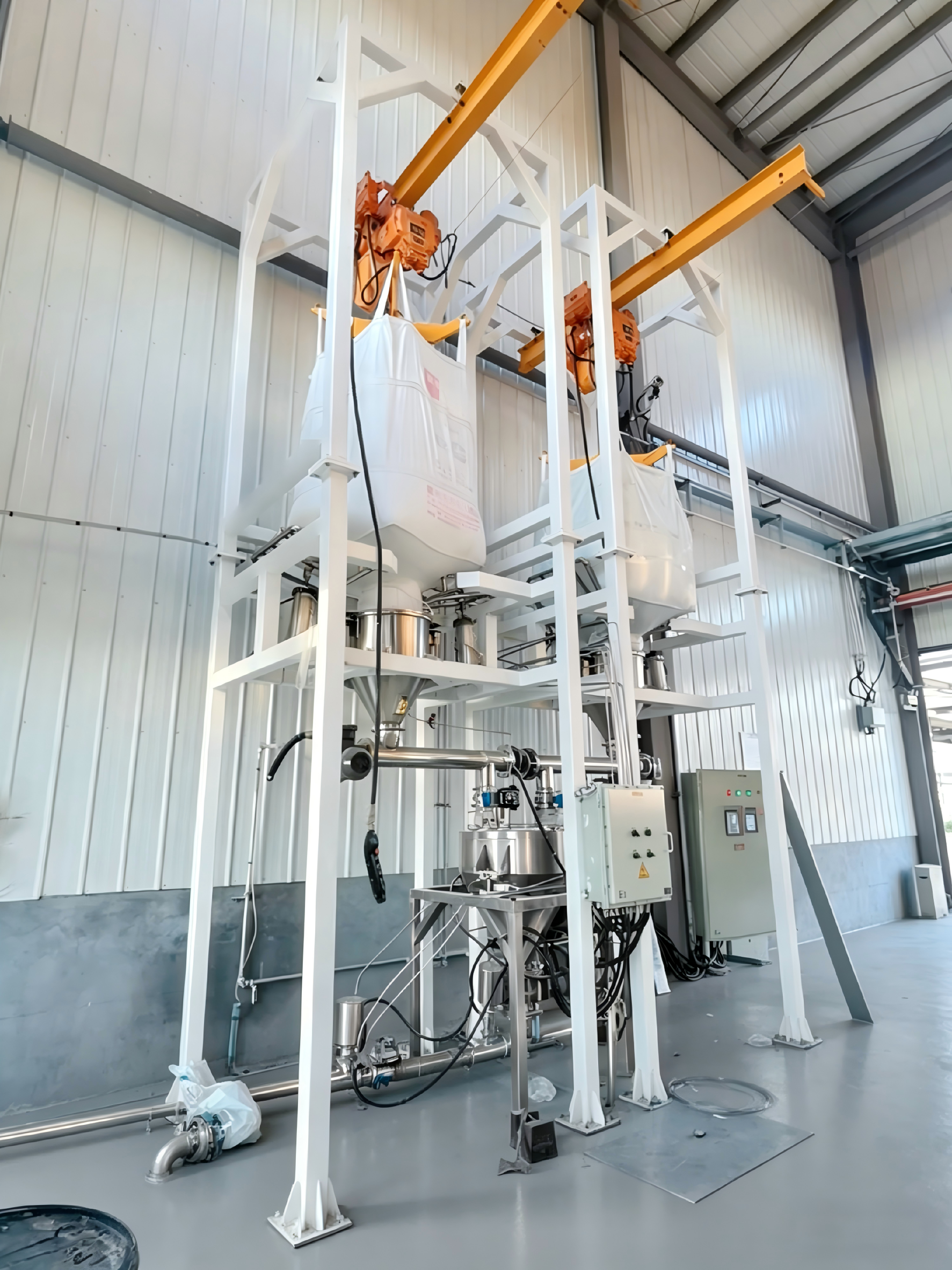

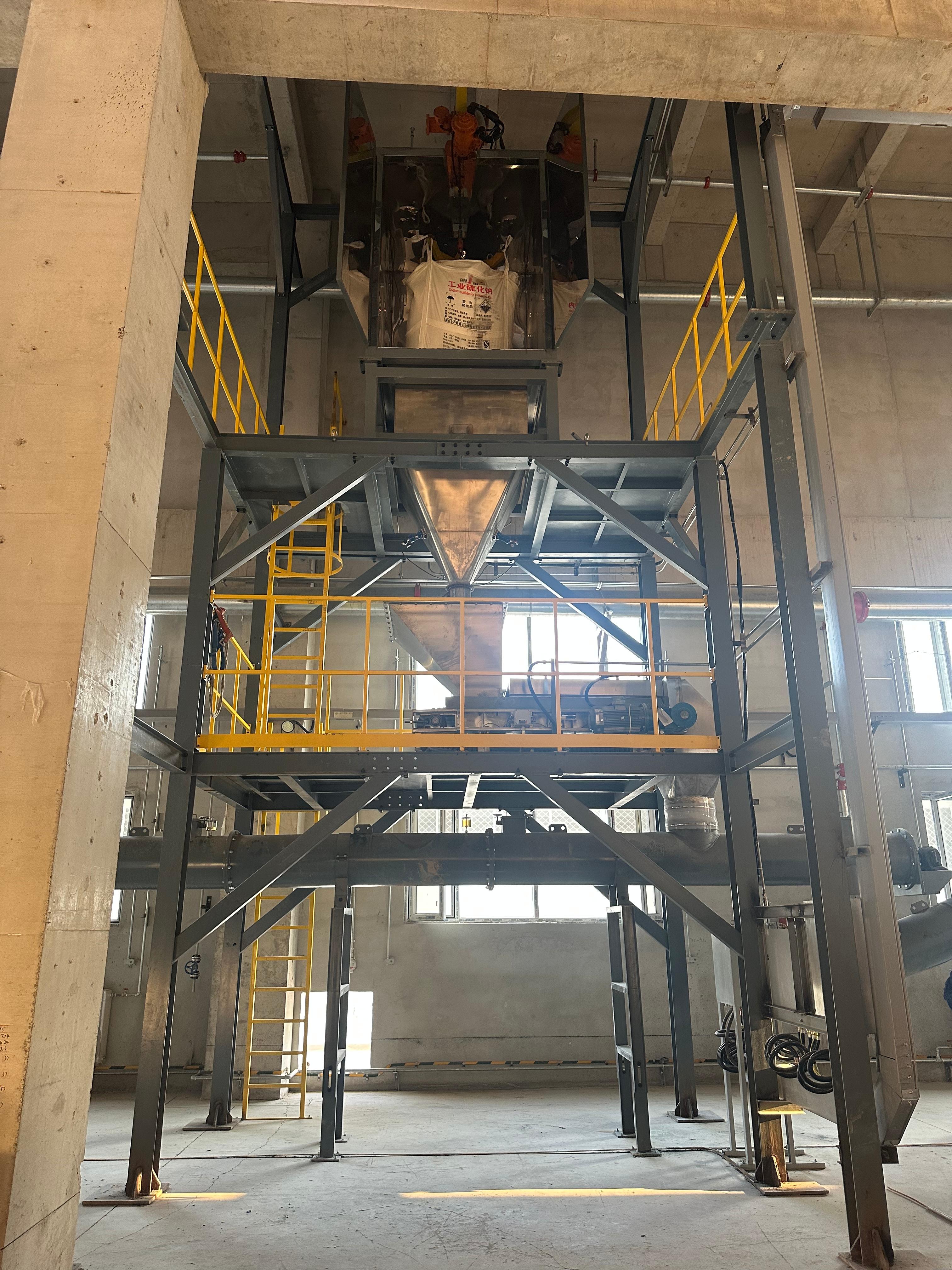

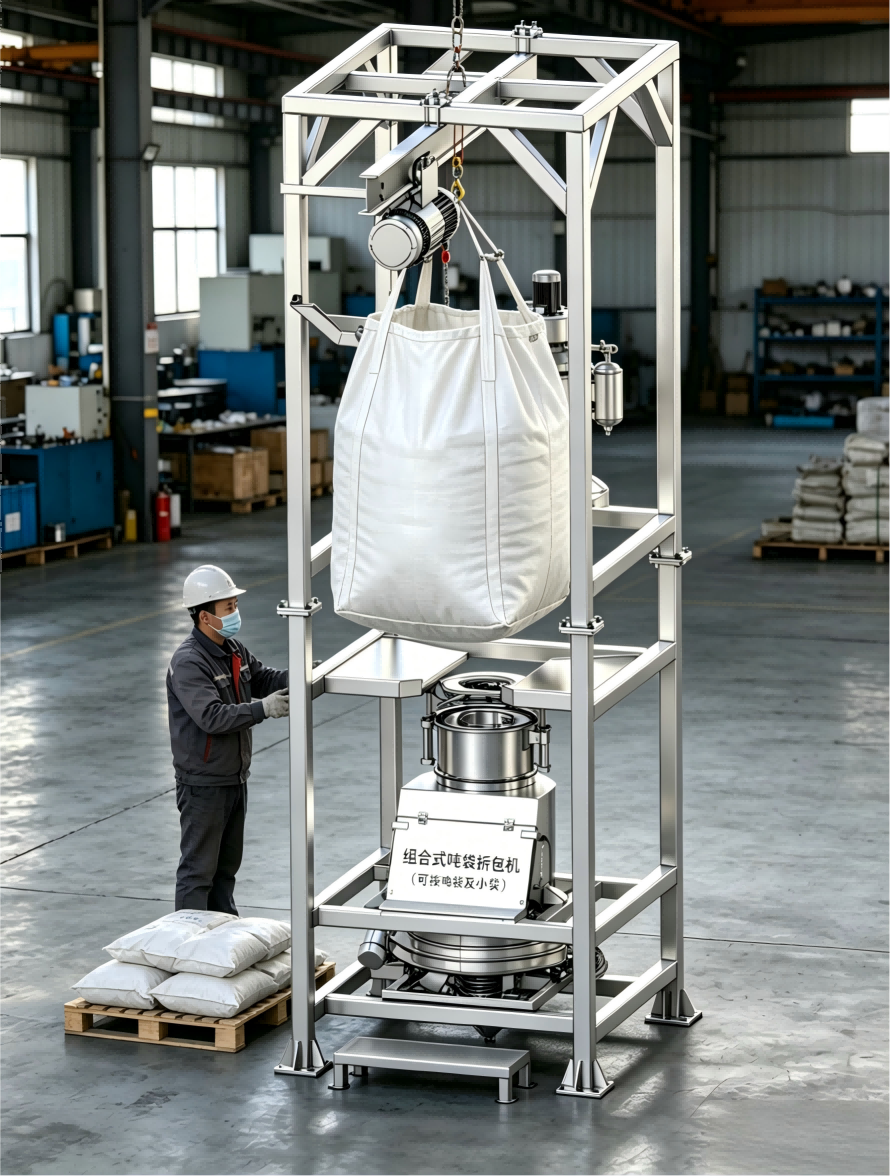

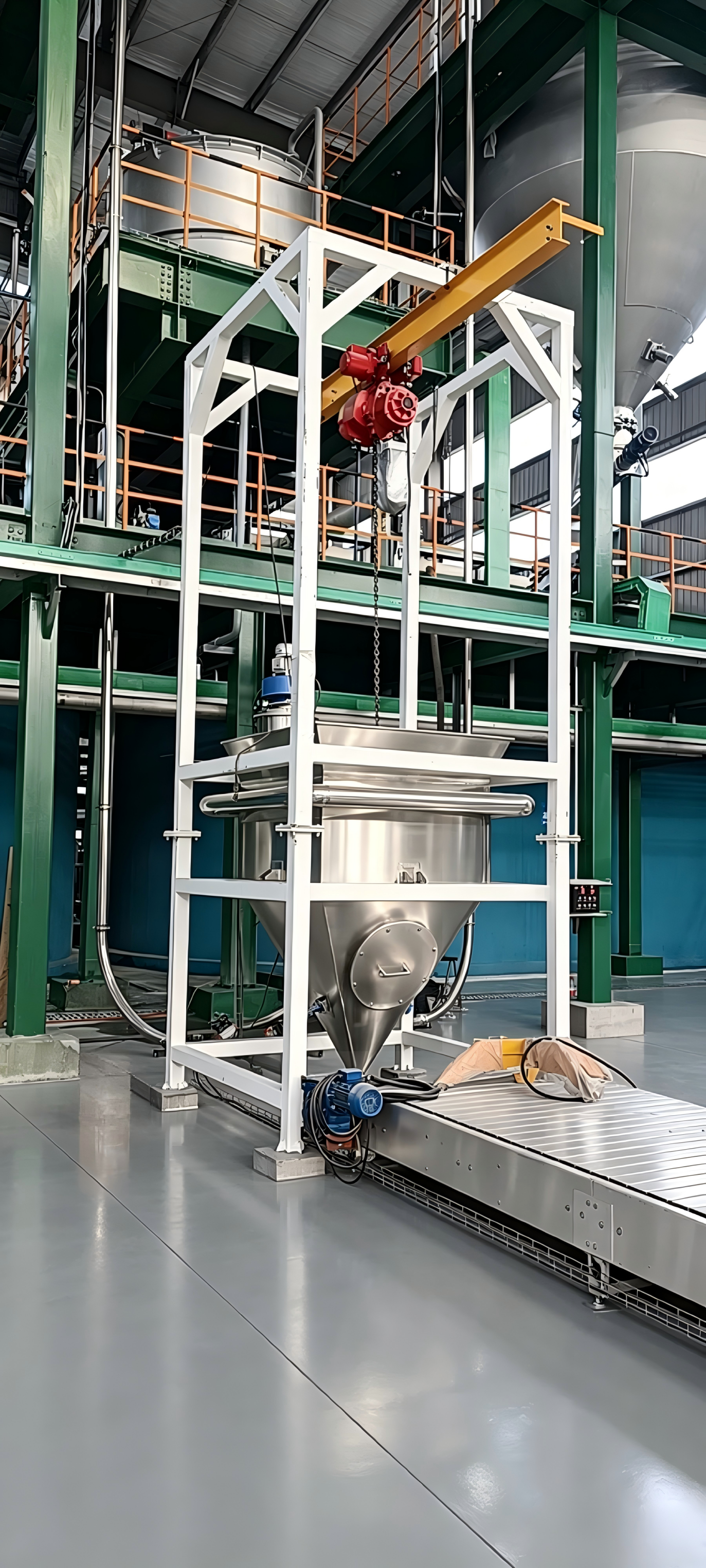

本设备核心由电动葫芦（带遥控器）、气动门、破带刀片、缓存仓、出料蝶阀、背包式除尘器、电动葫芦导轨、控制系统八大部件组成，采用全密闭壳体设计，搭配背包式除尘系统，实现拆包、卸料、除尘一体化运行，具有自动化程度高、无尘环保、操作便捷、维护简单、适配多种吨袋规格的核心优势，可有效降低人工劳动强度，避免物料污染与损耗，符合环保及GMP卫生级标准，可与无尘投料站、真空上料系统无缝联动，构成完整的反应釜投料预处理闭环。
二、核心部件技术说明
（一）电动葫芦（带遥控器）
核心作用：设备的吊装核心部件，负责将吨袋从存放区域平稳吊装至拆包仓上方，实现吨袋的快速转运与精准定位，是拆包流程的启动关键部件。
结构特点：采用国标电动葫芦，起重重量适配吨袋规格（常规1-5吨），电机选用节能异步电机，运行平稳、噪音低，制动性能可靠，避免吊装过程中吨袋晃动、坠落；配备无线遥控器，操作距离可达10-15m，支持上下、左右双向操作，操作人员可远程控制吊装流程，远离拆包区域，提升操作安全性。
防护配置：电机配备防雨、防尘、过载保护装置，适配工业生产恶劣环境，延长使用寿命；葫芦链条采用高强度耐磨链条，防锈处理，承重能力强，不易断裂；遥控器采用防水设计，按键灵敏，具备紧急停止按钮，可快速切断电源，保障操作安全。
（二）电动葫芦导轨
核心作用：配合电动葫芦实现吨袋的水平移动，为电动葫芦提供稳定的运行轨道，确保吨袋能够精准吊装至拆包仓正上方，保障拆包流程顺畅。
结构特点：采用304不锈钢或优质碳钢材质（可选表面喷塑防锈处理），导轨截面设计合理，承重能力强，适配电动葫芦及吨袋的总重量；导轨长度可根据现场安装空间定制，衔接流畅，无卡顿、无偏移，确保电动葫芦运行平稳。
安装设计：导轨采用螺栓固定安装，支架间距合理，固定牢固，避免运行过程中产生振动、晃动；导轨两端配备限位装置，防止电动葫芦运行过载、脱轨，提升设备运行安全性；导轨表面光滑，减少电动葫芦运行阻力，降低能耗，延长部件使用寿命。
（三）气动门
核心作用：位于拆包仓顶部，作为吨袋进入拆包区域的密封通道，拆包时关闭气动门，实现拆包仓的全密闭，防止粉尘从顶部外溢；装袋、检修时开启，便于吨袋吊装与设备维护。
结构特点：采用不锈钢材质制作，门板厚度均匀，密封性能优良；配备优质气动执行器，开关灵活、迅速，无卡顿，响应时间≤1s；门板与仓体连接处配备耐高温、耐磨损硅胶密封圈，密封性强，杜绝拆包过程中粉尘泄漏，保障无尘环境。
控制方式：与设备控制系统联动，支持远程遥控、手动按钮双重控制，可根据拆包流程自动开启、关闭；配备限位开关，实时反馈气动门开关状态，若未完全关闭，设备无法启动拆包流程，形成联锁保护，提升运行安全性。
（四）破带刀片
核心作用：拆包仓内部核心破袋部件，负责将吊装至指定位置的吨袋底部划破，使袋内物料顺利落入下方缓存仓，实现自动化破袋卸料，无需人工破袋，降低人工劳动强度。
结构特点：采用高强度合金刀片，硬度高、耐磨性强，锋利度高，可快速划破吨袋（适配编织袋、覆膜袋等多种吨袋材质），且不易损坏、不易生锈；刀片采用隐藏式安装设计，避免与操作人员接触，提升操作安全性；刀片角度可调节，适配不同厚度、不同材质的吨袋，破袋效率高，无物料残留。
防护配置：刀片周围配备防护挡板，防止物料飞溅划伤刀片，同时避免破袋过程中物料冲击导致刀片偏移；刀片可快速拆卸，便于清洗、打磨、更换，维护便捷，降低维护成本。
（五）缓存仓
核心作用：位于拆包仓下方，负责暂存破袋后落下的物料，起到缓冲、稳流的作用，避免物料直接卸料导致的堵塞、飞溅，同时保障后续出料蝶阀的均匀卸料，衔接拆包与后续输送流程。
结构特点：采用304不锈钢材质（可选316L不锈钢），内壁光滑无毛刺、不积料、易清洗，符合卫生级要求，避免物料交叉污染；仓体采用锥形底部设计，便于物料汇聚，减少物料残留；仓体厚度根据物料比重定制，承重能力强，不易变形。
辅助配置：仓体配备料位传感器（光电式/电容式），实时检测仓内物料液位，与控制系统联动，实现满料报警、缺料提示；若仓内物料满料，设备自动停止拆包，避免物料溢出；仓体侧面配备检修门，便于清理仓内残留物料、检修内部部件。
（六）出料蝶阀
核心作用：位于缓存仓底部，作为物料出料的控制部件，负责控制缓存仓内物料的卸料速度与卸料量，实现物料的均匀、稳定卸料，精准衔接后续真空上料机、无尘投料站等设备。
结构特点：采用304不锈钢材质，阀体、阀板光滑无毛刺，耐腐蚀、耐磨损，适配多种腐蚀性物料；采用手动+气动双重控制方式，开关灵活、密封性能优良，可精准调节卸料开度，控制卸料量；阀板采用耐磨密封设计，无物料泄漏，避免粉尘外溢。
性能优势：适配粉体、颗粒状物料，无积料、无残留，卸料顺畅，不易堵塞；耐高温、耐高压，适配工业恶劣生产环境；结构紧凑，安装便捷，维护简单，使用寿命长，可与设备控制系统联动，实现自动化卸料控制。
（七）背包式除尘器
核心作用：设备的无尘保障核心部件，采用脉冲反吹除尘工艺，负责收集拆包、破袋、卸料过程中产生的粉尘，净化设备内部及周边空气，杜绝粉尘外溢，保护操作人员健康，符合环保标准。
结构特点：采用一体化背包式设计，体积小、结构紧凑，可直接安装在拆包仓侧面，节省安装空间；内置高效过滤滤芯（PTFE覆膜材质），过滤精度可达0.1μm，除尘效率≥99.9%，可有效捕捉细小粉尘；配备脉冲反吹清灰装置，可自动清灰，避免滤芯堵塞，保障除尘效果稳定。
性能优势：除尘效率高，无粉尘外溢，排放符合GB 16297-1996《大气污染物综合排放标准》；运行噪音低，≤70dB，不影响周边生产环境；滤芯可快速拆卸、清洗、更换，维护便捷；采用密闭式除尘设计，避免粉尘二次污染，适配卫生级生产要求。
（八）控制系统
核心配置：采用PLC控制器，搭配触摸屏操作界面，操作简洁直观，支持自动/手动两种控制模式切换，适配不同生产场景需求；可与电动葫芦遥控器、气动门、出料蝶阀、背包式除尘器等部件联动，实现全流程自动化控制。
控制功能：可设定拆包速度、卸料量、清灰频率等参数，实时监控设备运行状态（电动葫芦运行、气动门开关、料位、除尘状态等）；具备故障报警功能（过载、料位异常、除尘故障、气动门故障等），报警信息直观显示，便于快速排查故障；支持连锁保护，若某一部件出现故障，设备自动停机，避免设备损坏与物料浪费；可存储多组运行参数，适配不同规格、不同材质的吨袋拆包需求。
操作方式：支持触摸屏操作、手动按钮操作、无线遥控操作三种方式，操作人员可根据现场情况灵活选择；控制箱采用防水、防尘、防爆设计（可选），适配化工、医药等腐蚀性、易燃易爆生产环境，确保电路安全稳定运行；配备急停按钮，可快速切断设备电源，保障操作安全。
三、设备工作流程（自动化闭环）
启动准备：通过控制系统设定拆包参数（卸料量、清灰频率等），检查各部件连接情况，确保气动门关闭、出料蝶阀关闭、背包式除尘器正常启动，设备处于待机状态。
吨袋吊装：操作人员通过电动葫芦遥控器，控制电动葫芦沿导轨移动，将吨袋平稳吊装至拆包仓上方，精准定位后停止吊装。
密闭准备：控制气动门开启，将吨袋放入拆包仓内，调整吨袋位置，确保吨袋底部对准破带刀片；关闭气动门，使拆包仓处于全密闭状态，背包式除尘器启动，建立负压除尘环境。
自动破袋：通过控制系统启动破袋流程，破带刀片划破吨袋底部，袋内物料在重力作用下落入下方缓存仓；拆包过程中产生的粉尘，由背包式除尘器实时收集、过滤，净化后排出，杜绝粉尘外溢。
缓存卸料：缓存仓内料位传感器实时检测物料液位，当物料达到设定液位时，控制系统指令出料蝶阀开启，根据设定卸料量均匀卸料，物料通过出料蝶阀进入后续无尘投料站、真空上料机等设备，衔接反应釜投料流程。
清灰维护：设备运行过程中，背包式除尘器按设定频率自动脉冲反吹清灰，清除滤芯表面吸附的粉尘，避免滤芯堵塞；若滤芯堵塞严重，系统发出报警信号，提醒工作人员停机检修。
拆包完成：当吨袋内物料完全卸净后，关闭出料蝶阀，开启气动门，通过电动葫芦将空吨袋吊装至指定区域；清理拆包仓、缓存仓内残留物料，关闭设备，完成一轮拆包流程；如需连续拆包，重复上述步骤即可。
四、设备技术标准
材质标准：接触物料部位采用304不锈钢（可选316L），符合GB/T 14976-2012《流体输送用不锈钢无缝钢管》标准；电动葫芦、导轨采用国标优质材质，符合工业设备材质标准。
性能标准：拆包效率1-5吨/小时（可定制），物料损耗≤0.1%；背包式除尘器除尘效率≥99.9%，排放符合环保标准；电动葫芦起重重量1-5吨，运行平稳，制动可靠；出料蝶阀卸料均匀，无物料残留。
密封标准：设备整体密闭性能优良，拆包过程中无粉尘外溢，密封处采用优质硅胶密封圈，耐高温、耐磨损，使用寿命长；气动门、出料蝶阀密封精度高，无物料泄漏。
控制标准：PLC控制系统响应速度≤0.5s，参数控制精度≤±2%，故障报警响应时间≤1s，支持自动联锁控制，符合工业自动化控制标准；遥控器操作距离≥10m，按键灵敏，防水防尘。
安全标准：设备配备过载、限位、急停等多重保护装置，运行安全可靠；操作区域无裸露刀片，避免操作人员受伤；运行噪音≤75dB，符合工业噪音标准。
适配标准：可与反应釜投料装置的无尘投料站、真空上料机、螺旋喂料机无缝联动；适配1-5吨规格吨袋，适配粉体、颗粒状无粘性物料，可根据用户需求定制设备尺寸、材质、性能参数。
五、设备核心特点
全密闭无尘：整体采用密闭式设计，搭配背包式脉冲除尘系统，拆包、卸料全程无粉尘外溢，符合环保及GMP卫生级要求，保护操作人员健康，避免物料污染。
自动化程度高：全程自动化操作，电动葫芦遥控吊装、自动破袋、自动卸料、自动除尘，无需人工干预，大幅降低人工劳动强度，提升生产效率。
操作便捷安全：支持遥控、触摸屏、手动三重操作方式，操作简单直观；配备多重安全保护装置，限位、过载、急停一应俱全，隐藏式刀片设计，提升操作安全性。
卫生耐腐蚀：接触物料部位全不锈钢材质，内壁光滑无死角，易清洗、无积料，避免物料交叉污染，适配食品、医药、化工等腐蚀性、卫生级场景。
适配性强：可适配不同规格吨袋、不同材质物料，可根据现场安装空间、生产需求定制设备尺寸、起重重量、拆包效率，可与后续投料设备无缝联动。
维护便捷：核心部件均可快速拆卸、清洗、更换，背包式除尘器清灰自动化，缓存仓配备检修门，减少维护工作量，降低维护成本，延长设备使用寿命。
六、适用范围
本全密闭吨袋拆包机广泛应用于化工、医药、食品、锂电、新材料、精细化工等行业，作为反应釜固体投料装置的前端预处理设备，主要用于吨袋包装的粉体、颗粒状物料拆包卸料，适配物料包括：化工粉体（颜料、染料、树脂、化工原料）、医药粉体（原料药、辅料）、食品粉体（面粉、淀粉、奶粉、饲料）、锂电材料（正极材料、负极材料）等无粘性、无结块的吨袋包装物料。
