连续式真空上料机｜连续真空输送设备｜粉体连续自动上料系统

产品简介

连续式真空上料机是一种专门用于粉体、颗粒物料连续自动输送的负压气力输送设备。设备采用真空负压输送原理，通过稳定的真空源产生气流，将物料从储料端连续吸入输送管道，并经过气固分离后连续排出，实现“不停机吸料、不间断供料”的自动化输送过程。

与传统间歇式真空上料机相比，连续式真空上料机采用连续进料、连续卸料结构设计，特别适用于大产量、长距离、多设备连续供料场景，可广泛应用于新能源锂电材料、化工粉体、食品添加剂、医药原料、塑料树脂、矿粉等行业。

苏州仕多达智能科技有限公司研发生产的连续式真空上料机，通过优化气路设计、过滤系统和卸料结构，实现粉体物料稳定、高效、无尘输送，满足现代智能化生产线连续供料需求。

一、连续式真空上料机工作原理

连续式真空上料机主要利用空气压力差实现物料输送。

设备运行时，真空动力系统持续抽取设备内部空气，使输送管道内部形成稳定负压环境。

物料在外部大气压力作用下，被吸入输送管道，与高速气流形成气固混合流，进入真空上料机主体。

进入设备后：

1. 气料分离

物料进入分离仓后，由于流速降低，粉体颗粒自然沉降；

空气经过高精度过滤器过滤后排出，避免粉尘进入真空系统。

2. 连续卸料

物料通过底部连续卸料机构（如旋转卸料阀、蝶阀、螺旋输送结构等）连续排出，实现输送过程不中断。

3. 过滤器自动清理

系统配置脉冲反吹装置，定时释放压缩空气，对过滤器表面进行清洁，降低粉尘附着，提高设备连续运行能力。

整个过程形成：

吸料 → 气固分离 → 连续卸料 → 自动反吹 → 持续输送

的循环模式。

二、连续式真空上料机结构组成

连续式真空上料机主要由以下部分组成：

1、真空动力系统

根据输送距离、产能及物料特性，可配置：

• 罗茨真空泵

• 水环真空泵

• 旋涡真空泵

提供稳定负压动力，保证长距离、高负荷输送。

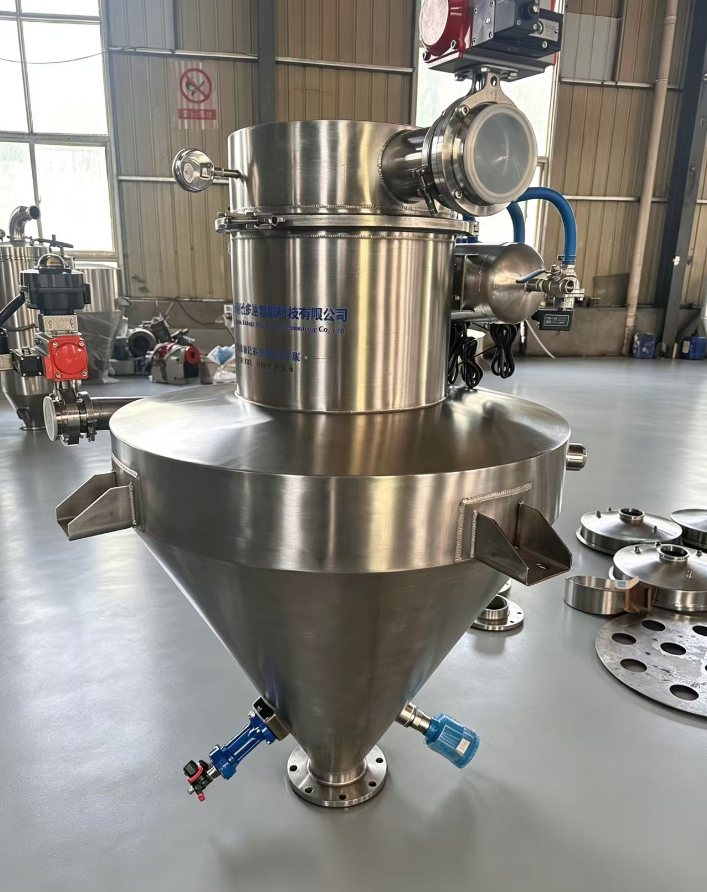

2、不锈钢真空料仓

设备主体采用304或316L不锈钢制造。

具有：

• 内壁光滑

• 不易积料

• 易拆卸清洗

• 满足食品、医药卫生要求

针对新能源、化工行业，可根据物料特性采用防静电、防爆设计。

3、高效过滤系统

连续式输送过程中，过滤器承担气粉分离作用。

可根据物料选择：

• PTFE覆膜滤芯

• 聚酯纤维滤芯

• 烧结网过滤器

过滤精度可满足超细粉体输送需求。

同时配置自动脉冲反吹系统，使设备能够长期稳定运行。

4、连续卸料装置

连续卸料是连续式真空上料机区别于普通设备的核心。

常用配置：

• DN200旋转卸料阀

• 气动蝶阀

• 星型卸料器

实现：

吸料过程中持续供料；
生产设备无需等待放料周期。

特别适用于：

• 反应釜连续投料

• 混合机连续供料

• 包装生产线供料

• 计量系统供料

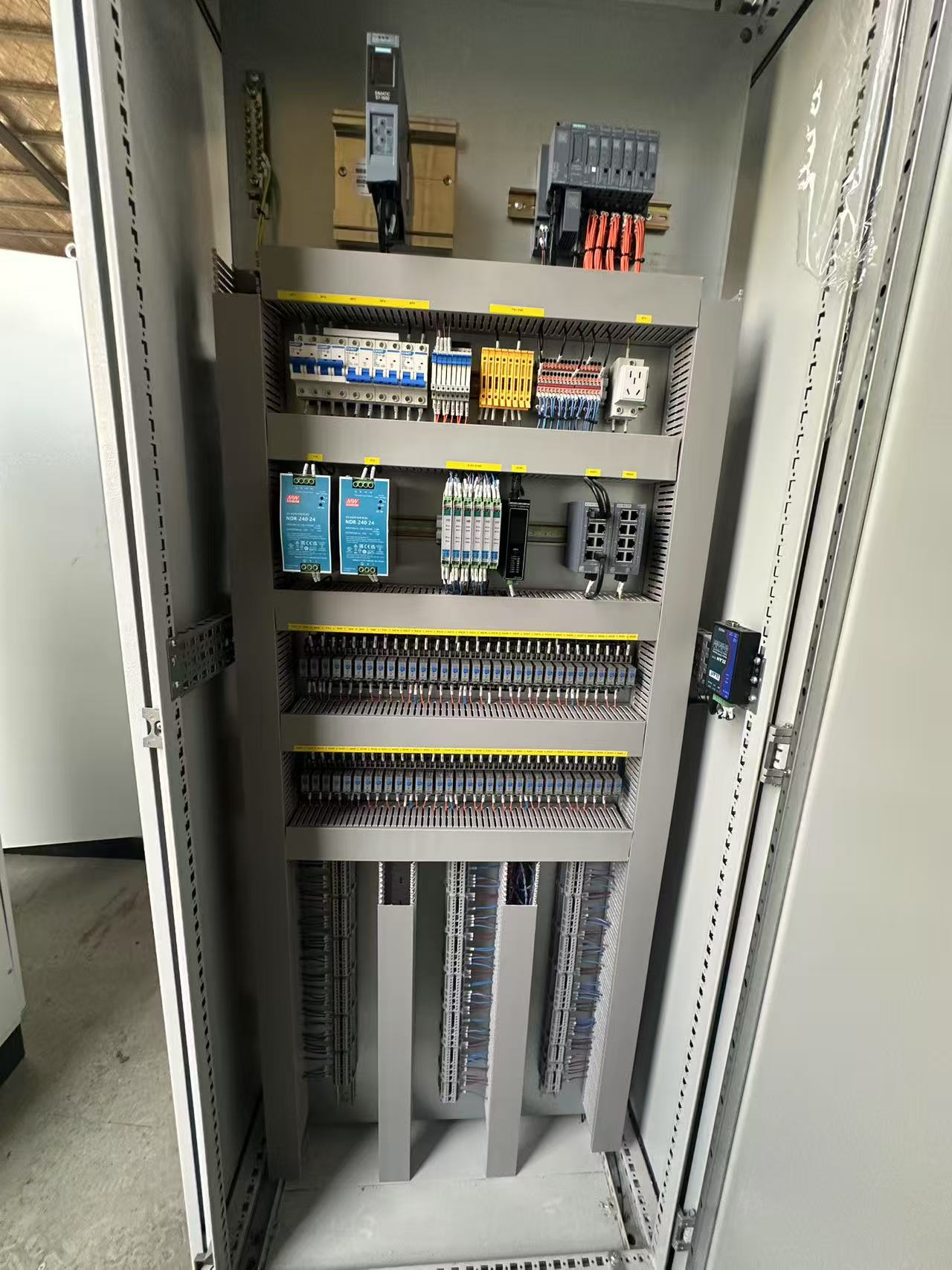

5、PLC智能控制系统

系统采用自动化控制：

• 自动启停

• 料位检测

• 压力监控

• 故障报警

• 反吹控制

• 与生产线联动

可实现无人化连续运行。

三、连续式真空上料机核心优势

1、连续输送，提高生产效率

传统间歇式真空上料机需要：

吸料 → 停止 → 放料 → 再吸料

而连续式设备通过连续卸料结构，实现：

边吸料、边分离、边卸料

减少等待时间，大幅提升单位时间输送能力。

适用于：

• 2吨/小时以上粉体输送

• 大型生产线连续供料

• 多设备集中供料

2、全密闭输送，减少粉尘污染

采用密闭管道输送方式：

• 无人工投料

• 无粉尘飞扬

• 无物料泄漏

• 降低人工劳动强度

特别适合：

• 有毒粉体

• 超细粉末

• 易扬尘材料

应用于化工、新能源、医药行业，可有效改善生产环境。

3、保护物料性能

相比机械输送设备：

• 无螺旋挤压

• 无高速剪切

• 物料破损率低

适合输送：

• 锂电池正负极材料

• 石墨粉

• 磷酸铁锂

• 树脂粉

• 食品粉体

4、适应复杂安装环境

连续式真空输送系统具有布局灵活特点。

输送管路可以：

• 水平布置

• 垂直提升

• 多方向转弯

解决生产车间空间限制问题。

四、连续式真空上料机适用行业

新能源行业

应用于：

• 磷酸铁锂粉末输送

• 三元材料输送

• 石墨粉输送

• 电池辅料自动供料

特点：

防污染、防金属异物、低粉尘。

化工行业

适用于：

• PVC树脂粉

• 聚乙烯粉

• 钛白粉

• 白炭黑

• 硫酸锂

满足连续生产需求。

食品行业

应用：

• 面粉

• 奶粉

• 食品添加剂

• 淀粉

满足卫生级生产要求。

医药行业

适用于：

• 原料药粉

• 药粉

• 辅料

实现洁净输送。

五、连续式真空上料机技术参数（参考）

六、连续式真空上料机选型需要提供参数

为了保证设备输送效果，需要根据以下条件设计：

1. 输送物料名称

2. 物料堆积密度

3. 粒径及流动性

4. 输送距离

5. 垂直提升高度

6. 要求输送产量

7. 是否防爆要求

8. 是否需要氮气保护

仕多达可根据客户工艺条件进行：

• 真空系统计算

• 管径设计

• 风机选型

• 过滤面积计算

• 自动化方案设计
