碳酸钙粉自动拆包及真空气力输送系统解决方案

一、行业背景

碳酸钙（CaCO₃）是化工、塑料、橡胶、涂料、造纸、建材等行业使用量**的无机填料之一。随着企业自动化和环保要求不断提高，传统人工拆袋、人工投料的方式已经难以满足现代工厂对效率、安全和洁净生产的要求。

传统人工投料主要存在以下问题：

• 投料过程中粉尘飞扬，影响车间环境；

• 人工搬运劳动强度大，效率低；

• 配料精度受人为因素影响较大；

• 易造成原料浪费和交叉污染；

• 不利于连续化、智能化生产。

因此，越来越多的企业开始采用吨袋拆包+真空气力输送+自动计量+PLC控制的一体化解决方案，实现从原料拆包到反应釜投料的全流程自动化。

二、系统总体工艺流程

典型工艺流程如下：

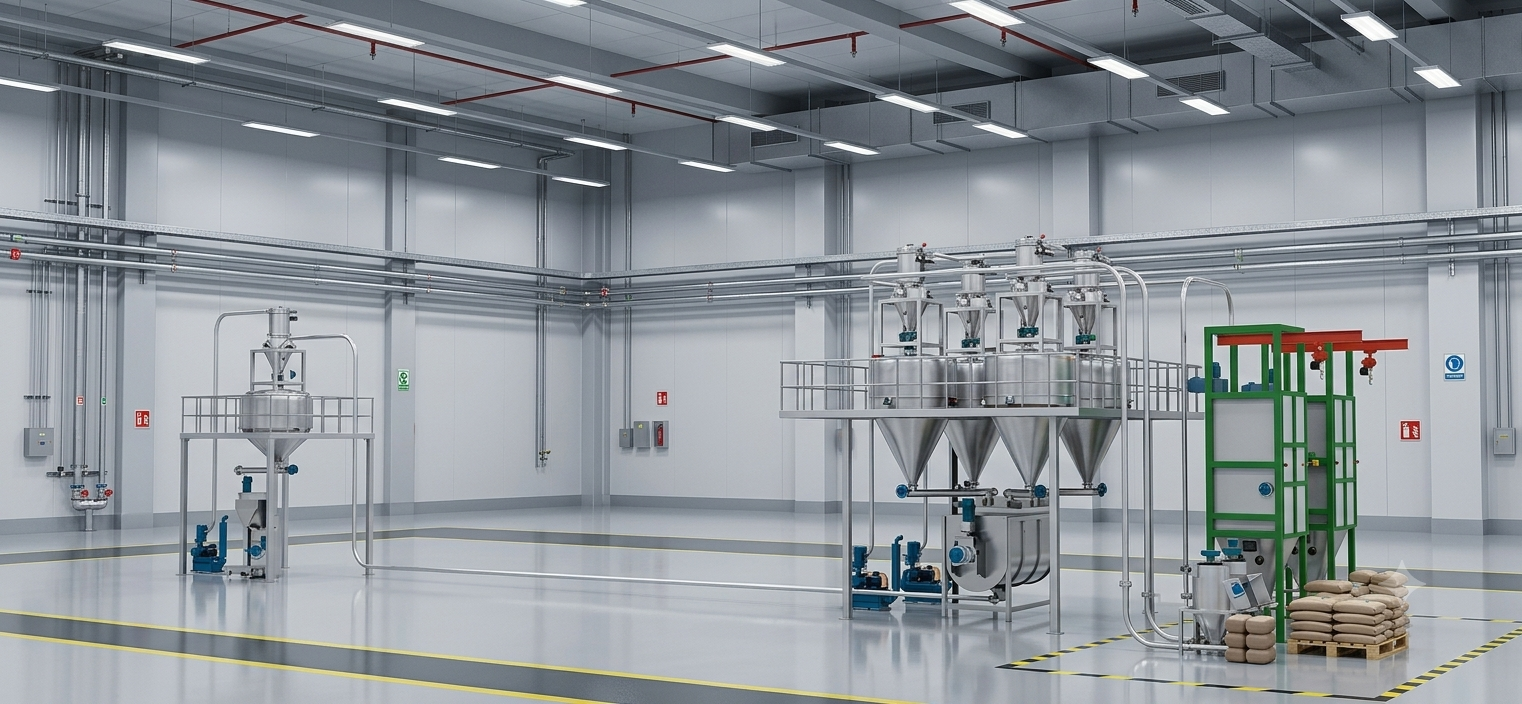

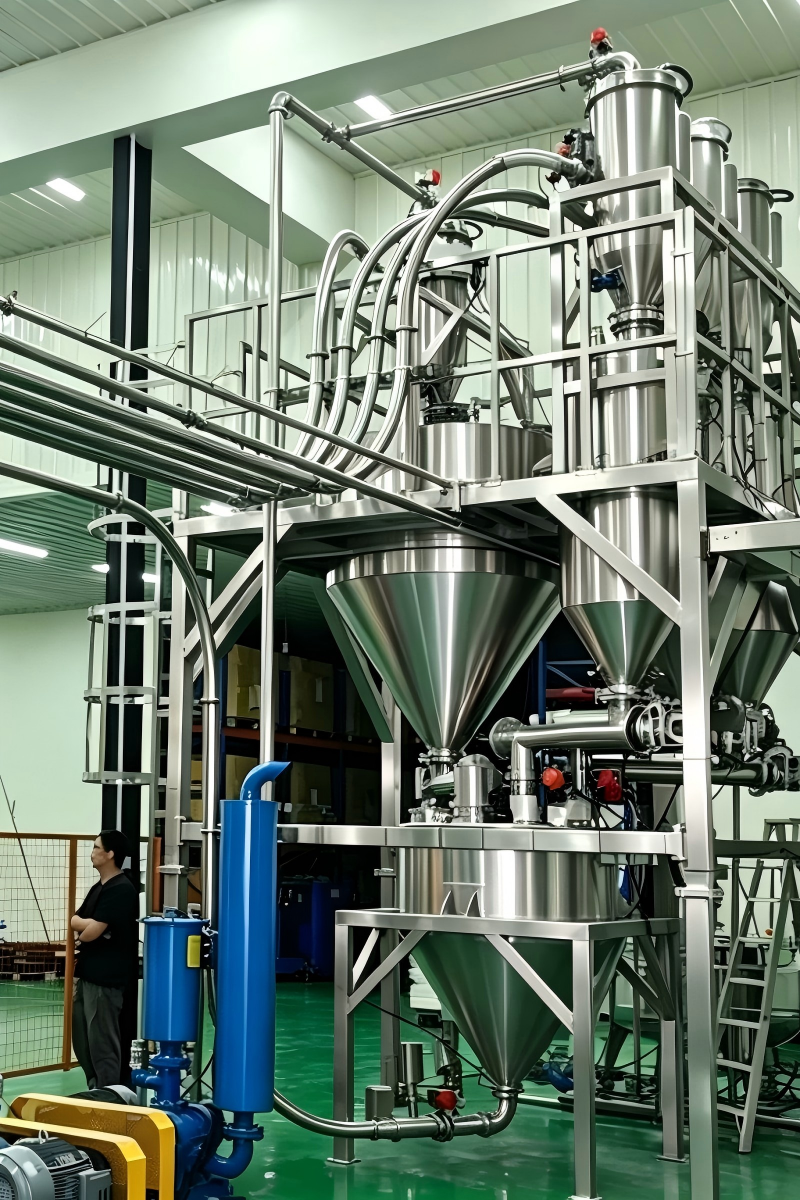

吨袋上料 → 电动葫芦提升 → 吨袋拆包机 → 缓存料仓 → 真空上料机 → 输送管道 → 缓冲料仓 → 称重计量 → 反应釜自动投料 → PLC自动控制

整个输送过程处于密闭状态，避免粉尘外逸，并可根据生产配方自动完成定量投料。

三、系统主要设备组成

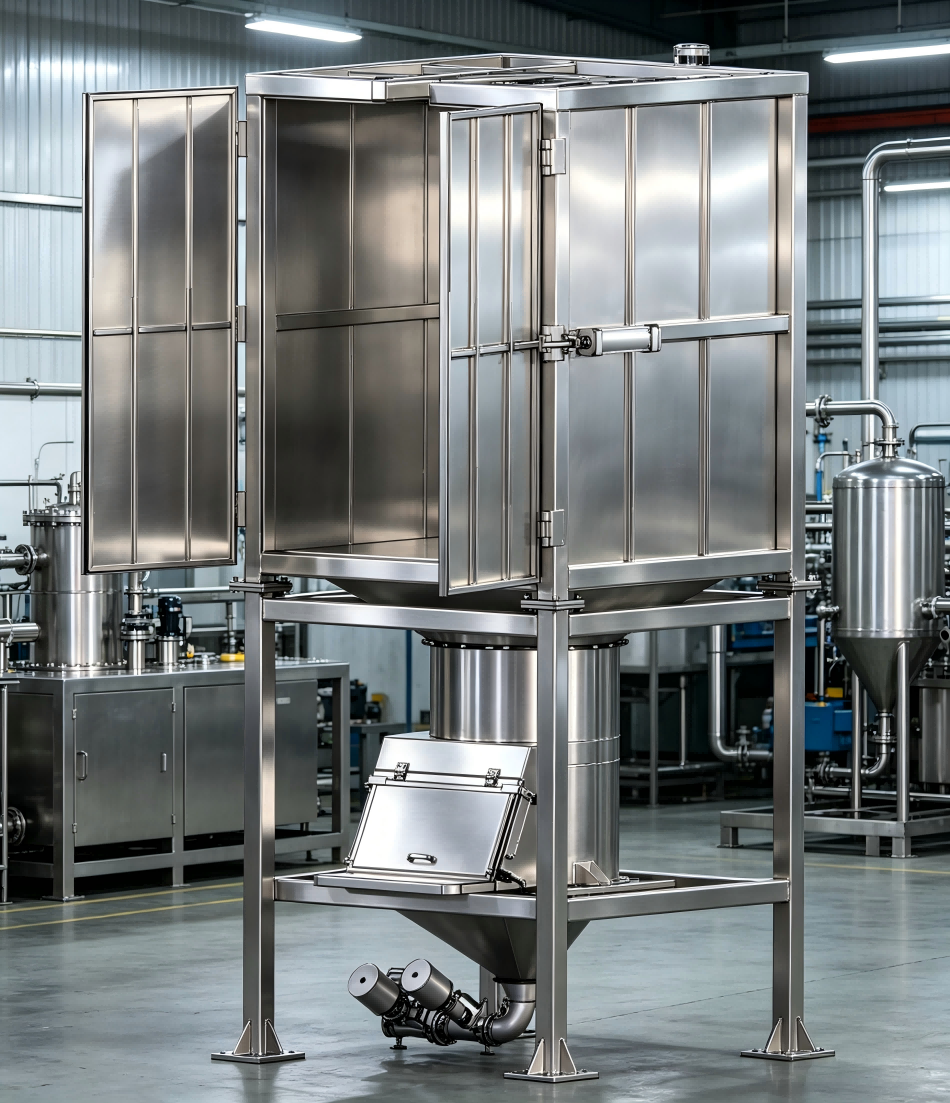

1、吨袋拆包机

吨袋拆包机用于将500kg～1000kg吨袋内的碳酸钙粉安全卸入缓存料仓。

主要配置包括：

• 电动葫芦；

• 吨袋夹袋机构；

• 压袋装置；

• 拍打装置；

• 振动辅助下料；

• 除尘接口；

• 安全护栏。

对于流动性较差的重质碳酸钙，可增加仓壁振动器或空气助流装置，提高下料效率。

2、缓存料仓

缓存料仓的作用主要包括：

• 平衡物料供给；

• 保持连续输送；

• 降低真空系统负荷；

• 防止瞬时断料。

料仓可安装：

• 高料位开关；

• 低料位开关；

• 仓壁振动器；

• 破拱装置；

• 除尘器。






3、连续式真空上料机

对于年产量较大的生产线，推荐采用连续式真空上料机。

其特点包括：

• 连续吸料；

• 连续放料；

• 输送稳定；

• 自动控制；

• 能耗较低；

• 可实现24小时连续运行。

双机交替工作的方式可避免传统间歇式设备供料波动，提高生产连续性。

4、输送管道

碳酸钙粉通常采用不锈钢输送管。

常见规格：

• Φ76mm；

• Φ89mm；

• Φ102mm。

对于输送距离较长的项目，应尽量减少急弯，采用大半径弯头，以降低压力损失和管道磨损。

四、设计依据

设计碳酸钙真空气力输送系统时，应重点考虑以下参数：

1、物料特性

包括：

• 堆积密度；

• 粒径；

• 含水率；

• 流动性；

• 吸湿性；

• 磨蚀性。

不同厂家生产的碳酸钙粉，其密度和流动性可能存在较大差异，因此设计时需根据实际物料进行校核。

2、输送能力

设计输送能力通常以每小时处理量为依据，例如：

• 500kg/h；

• 1t/h；

• 3t/h；

• 5t/h；

• 10t/h。

应结合生产节拍和设备利用率，预留适当的能力裕量。

3、输送距离

系统设计需综合考虑：

• 水平距离；

• 垂直提升高度；

• 弯头数量；

• 阀门阻力；

• 局部压降。

合理布置管路能够有效降低能耗，提高输送稳定性。

五、自动控制系统

PLC控制系统可实现以下功能：

• 自动吸料；

• 自动放料；

• 自动计量；

• 高低料位联锁；

• 风机启停控制；

• 滤芯反吹清灰；

• 故障报警；

• 运行数据记录。

操作人员只需在触摸屏设定配方参数，系统即可自动完成整个投料过程。

六、环保与安全设计

现代化工企业对环保和安全要求越来越高，因此系统设计应重点考虑以下措施：

密闭输送

所有物料均在密闭管道内输送，有效避免粉尘外逸。

除尘系统

吨袋拆包工位配置高效除尘器，使拆包区域保持微负压状态。

防架桥设计

对于易架桥物料，可采用：

• 振动器；

• 气锤；

• 空气助流；

• 破拱器。

确保物料连续稳定下料。

防爆设计

对于具有粉尘爆炸风险的物料，应采用：

• 防爆电机；

• 防静电软连接；

• 接地保护；

• 必要时采用氮气保护系统。

七、工程案例

某塑料改性企业需要将重质碳酸钙粉自动输送至高速混合机。

项目参数如下：

• 输送能力：4吨/小时；

• 水平距离：28米；

• 垂直高度：6米；

• 输送管径：DN102；

• 连续式真空上料机；

• PLC自动控制；

• 自动称重计量。

改造完成后，实现了：

• 人工减少约70%；

• 投料效率提高约40%；

• 粉尘明显降低；

• 配料精度提升；

• 生产连续性增强。






八、常见问题（FAQ）

1. 碳酸钙粉适合真空气力输送吗？
适合，大多数轻质和重质碳酸钙均可采用真空气力输送，但应根据密度和粒径进行系统设计。

2. 输送过程中会堵管吗？
只要风量、风速、管径和弯头设计合理，并配合稳定的控制系统，堵管风险可以大幅降低。

3. 是否可以实现全自动投料？
可以。通过PLC控制和称重系统，可实现自动拆包、自动输送、自动计量和自动投料。

4. 系统是否需要除尘？
建议配置除尘系统，特别是在拆包工位，以保持车间洁净并减少粉尘排放。

5. 能否与MES或DCS系统通讯？
可以，根据项目需求可预留工业通讯接口，实现生产数据上传和远程监控。

九、总结

碳酸钙粉自动拆包及真空气力输送系统，不仅能够提高生产效率、降低人工成本，还能改善车间环境、提升配料精度，是现代粉体工厂实现自动化、智能化生产的重要组成部分。

在项目实施过程中，应根据物料特性、输送能力、工艺布局和环保要求进行系统化设计，选择合适的拆包设备、真空输送设备、计量系统和控制系统，才能确保设备长期稳定运行，为企业创造持续价值。
