防爆反应釜固体自动投料系统设计方案——全密闭氮气保护自动化投料技术详解
集吨袋拆包、真空气力输送、缓存料仓、自动称重、螺旋定量给料、手套箱投料、氮气保护及PLC/DCS智能控制于一体，全面解析防爆反应釜固体自动投料系统的设计原理、设备选型、工程计算、防爆设计及行业应用，为
防爆反应釜自动投料系统设计计算（工程设计依据）
反应釜固体自动投料系统属于粉体输送工程，设备选型不能仅依据经验，而应结合物料特性、输送能力、输送距离、防爆等级、氮气保护要求以及生产节拍进行综合计算。科学合理的设计不仅关系到输送效率，还直接影响系统的安全性、稳定性及运行成本。
一、设计基础参数
项目设计前，应收集以下基础数据：
| 项目 | 参数 |
|---|---|
| 物料名称 | 根据实际工艺确定 |
| 堆积密度ρ（t/m³） | 0.2～2.5 |
| 粒径 | μm 或 mm |
| 水分 | % |
| 流动性 | 良好 / 一般 / 较差 |
| 输送方式 | 连续式或间歇式 |
| 输送能力Q | kg/h 或 t/h |
| 水平距离L | m |
| 垂直高度H | m |
| 投料方式 | 真空输送 |
| 反应釜数量 | 台 |
| 单批投料量 | kg |
| 每天运行时间 | h |
这些参数将作为系统设计和设备选型的依据。

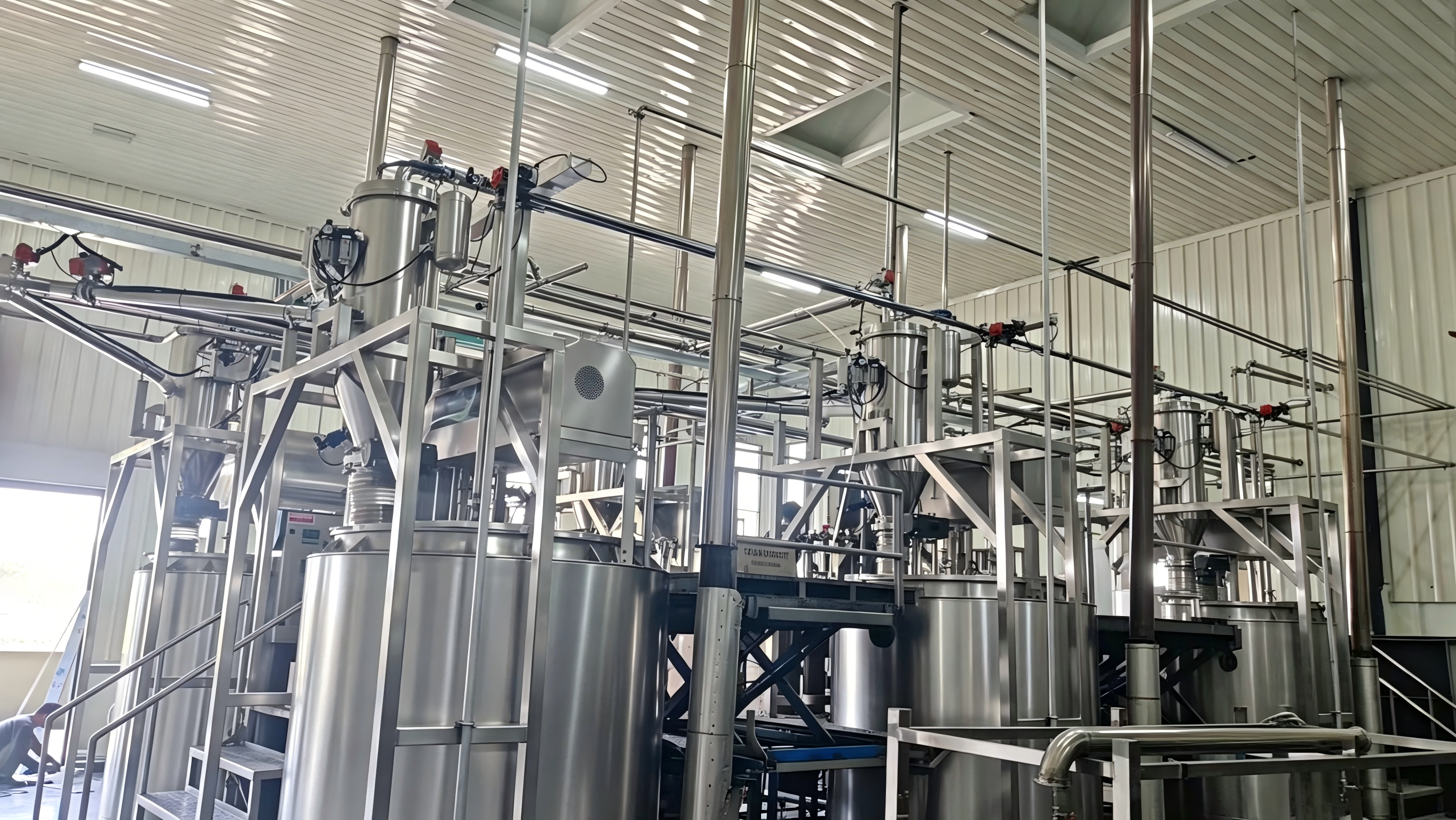

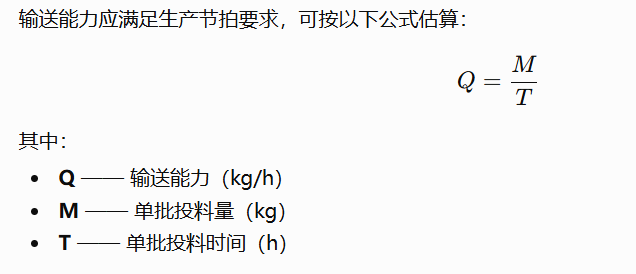

二、输送能力计算

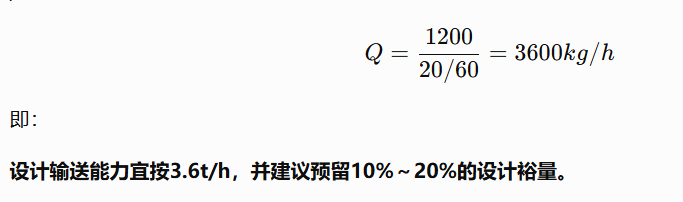

示例
单批投料：
1200kg
要求：
20分钟完成
则：
三、输送风量计算
真空气力输送依靠空气携带物料，因此风量必须满足悬浮输送要求。

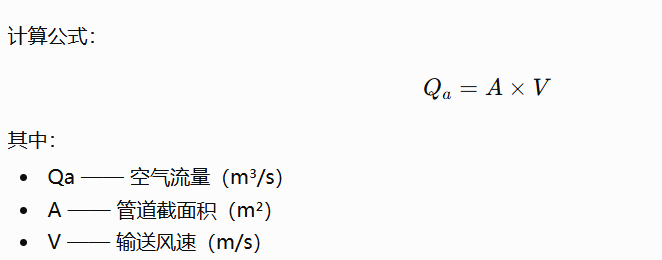

计算公式：
其中：

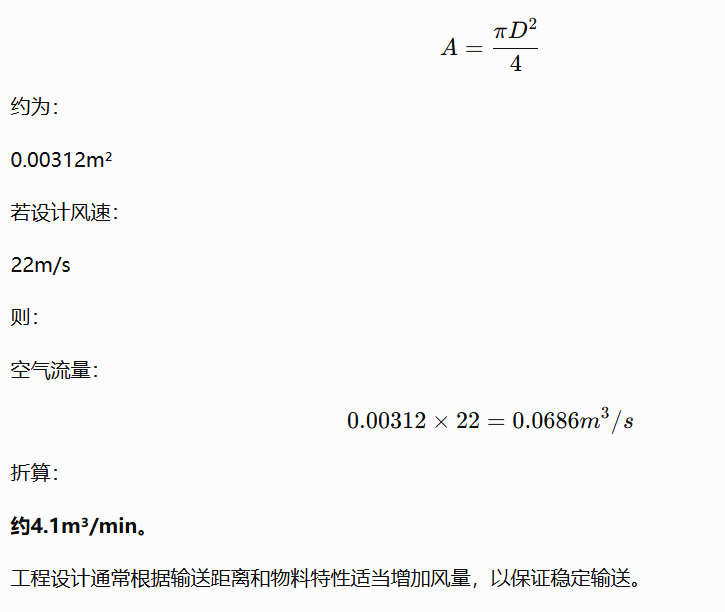

例如：
DN63管道
内径：
63mm
四、输送风速计算
输送风速过低容易堵管，过高则会增加磨损和能耗。
推荐范围如下：
| 物料类型 | 推荐风速 |
|---|---|
| 超细粉 | 18～22m/s |
| 普通粉体 | 20～25m/s |
| 颗粒料 | 22～28m/s |
| 易碎颗粒 | 18～20m/s |
| 高密度颗粒 | 25～30m/s |
合理控制风速能够兼顾输送稳定性、设备寿命和能耗。
五、输送管径选择
管径应根据输送能力和风速确定。
常用规格如下：
| 输送能力 | 推荐管径 |
|---|---|
| ≤300kg/h | DN38 |
| 300～800kg/h | DN51 |
| 800～2000kg/h | DN63 |
| 2～5t/h | DN76 |
| 5～10t/h | DN102 |
| ＞10t/h | DN133及以上 |
实际选型还应结合物料密度、输送距离及系统压降综合校核。

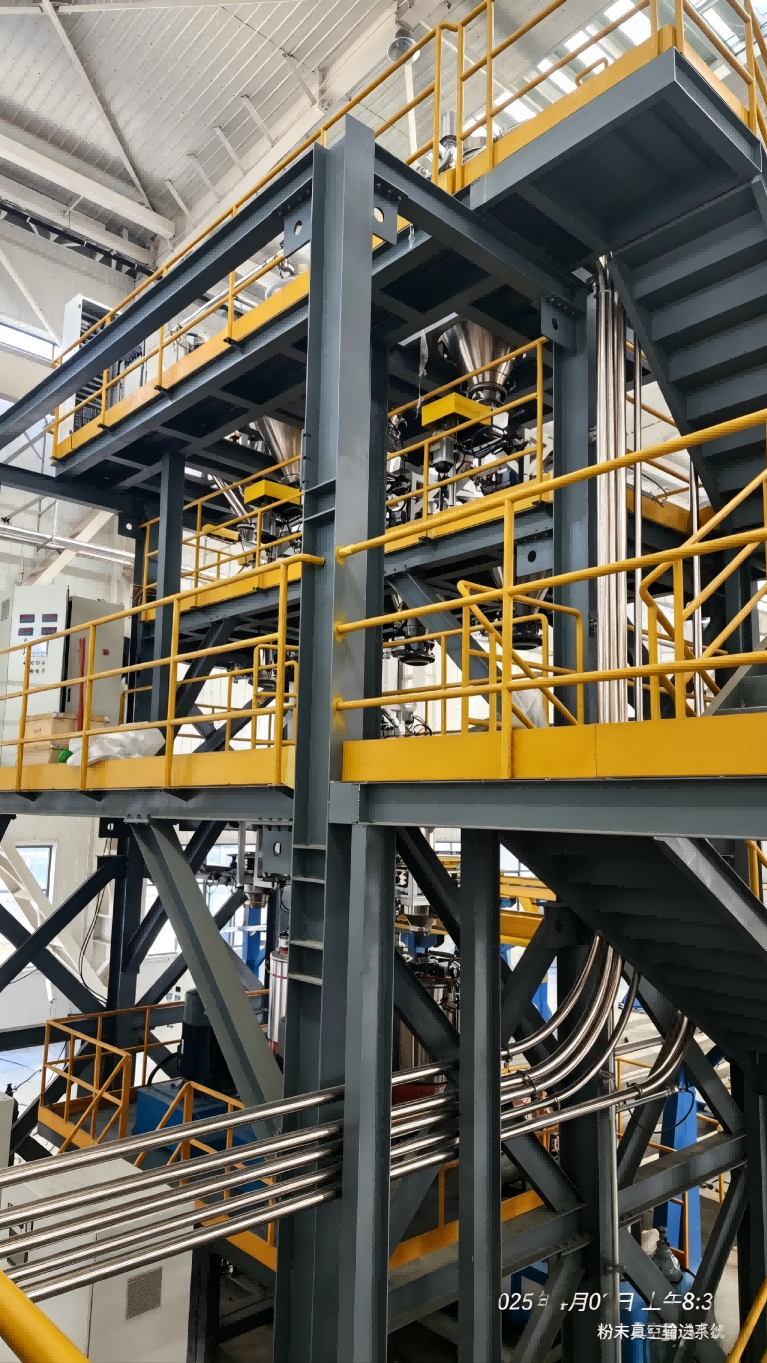

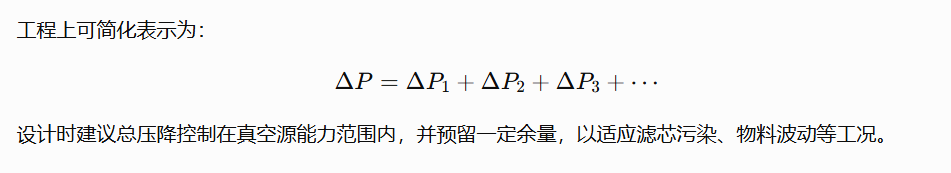

六、系统压降计算
系统压降主要包括：
管道沿程阻力；
弯头局部阻力；
过滤器阻力；
旋转阀阻力；
缓存料仓阻力；
安全余量。
七、真空源选型
根据输送能力、真空度及运行方式选择合适的真空源。
| 输送能力 | 推荐配置 |
|---|---|
| ≤500kg/h | 无油真空泵 |
| 500～2000kg/h | 罗茨真空泵组 |
| 2～8t/h | 罗茨风机负压系统 |
| ≥8t/h | 连续式中央真空输送系统 |
对于连续运行及多点供料工况，应优先考虑连续式真空输送方案，以提高效率和稳定性。
八、氮气保护计算
对于易氧化、易燃易爆物料，应配置氮气保护系统。
设计时需考虑：
设备有效容积；
初始氧含量；
目标氧含量；
置换次数；
泄漏补偿量；
运行时间。
工程上通常按设备容积的 3～5 倍进行初始置换，再根据密封性能设置连续补氮流量，以维持微正压和目标氧含量。
九、自动称重系统设计
称重料仓容积一般按单批**投料量的 1.2～1.5 倍配置，并根据工艺要求选择三点或四点称重结构。
控制策略建议采用：
粗加料阶段：快速供料，提高效率；
精加料阶段：低速补料，提高精度；
自动去皮、自动校零、超差报警、批次记录等功能同步配置。
十、安全设计校核
防爆反应釜自动投料系统除满足输送能力外，还应重点校核：
真空度是否满足输送要求；
风速是否处于合理范围；
管道压降是否超过真空源能力；
氮气保护是否达到工艺要求；
防爆电气等级是否符合危险区域划分；
接地电阻、防静电措施是否完善；
PLC、DCS联锁逻辑是否覆盖异常工况。
通过以上计算与校核，可确保系统在保证输送效率的同时，实现安全、稳定、节能运行。
