化工粉料真空输送系统全面解析——密闭投料系统工作原理、组成结构与应用优势

在现代化工、锂电池、新材料、医药、食品以及精细化工行业中，大量粉体、颗粒及超细粉末需要实现自动化输送和密闭投料。传统人工拆包投料方式不仅劳动强度大，而且容易产生粉尘污染、物料浪费以及安全风险。

随着智能制造的发展，真空输送技术逐渐成为粉体处理领域的主流方案。其中，化工粉料真空输送系统凭借其密闭、无尘、安全、高效等优势，被广泛应用于反应釜投料、混合机上料、配料系统、包装系统以及自动化生产线。

本文将从工作原理、系统组成、设备选型、行业应用及未来发展趋势等方面，对化工粉料真空输送系统进行全面解析。

一、什么是真空输送系统

真空输送系统是一种利用负压气流实现粉体物料输送的自动化设备。

系统通过真空泵或罗茨风机产生负压，在输送管道内部形成高速气流，将物料从供料点吸入输送管路，并输送至指定设备。

整个输送过程处于密闭状态，因此也被称为：

• 密闭输送系统

• 真空上料系统

• 负压气力输送系统

• 粉体真空输送机

与传统螺旋输送机、斗式提升机相比，真空输送系统具有布局灵活、无粉尘泄漏、维护简单等特点。

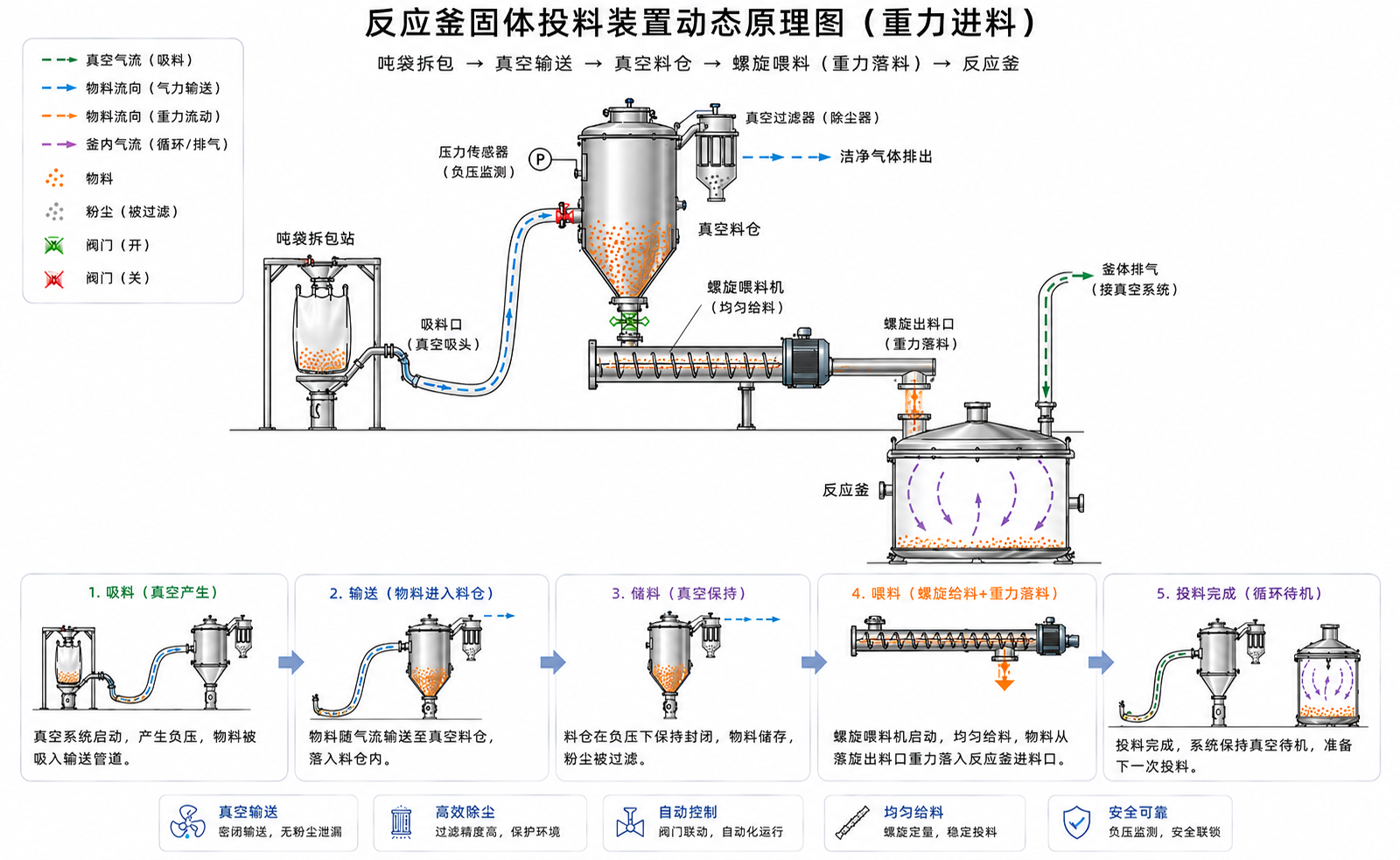

（真空上料机+螺旋输送给反应釜加料）

二、真空输送系统工作原理

1、负压形成

系统启动后：

真空泵或罗茨风机开始运行。

在输送管道内部形成：

-20kPa ～ -60kPa负压环境。

此时空气从进料端流向真空源。

2、物料吸入

由于管道内形成压力差。

物料在气流携带作用下：

进入吸料枪
↓
进入输送管路
↓
高速气流输送

形成气固两相流。

对于流动性良好的粉料：

输送速度一般：

15～30m/s

能够保证物料顺利输送。

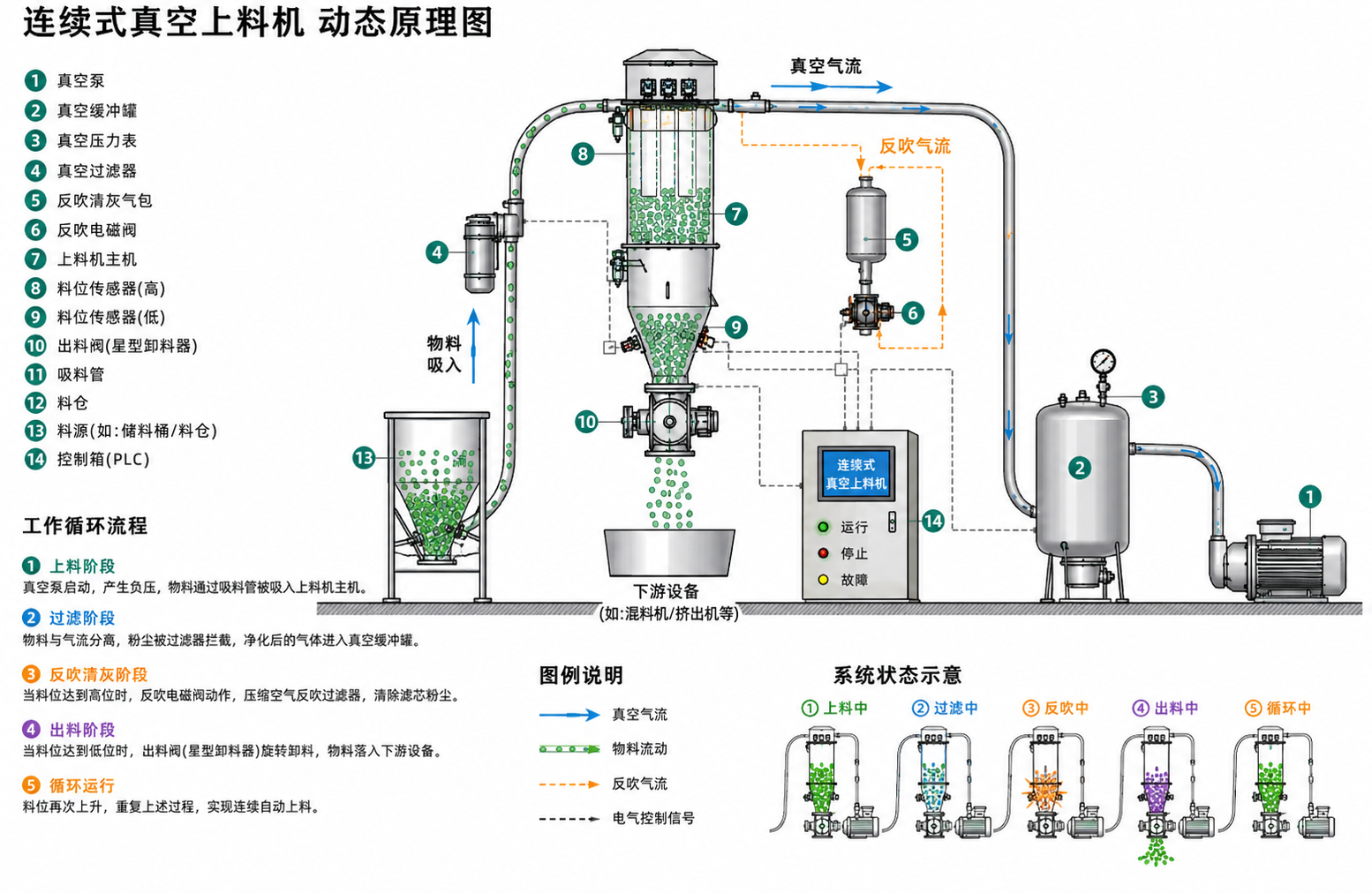

3、气固分离

物料进入真空上料机后：

通过旋风分离和过滤系统实现气固分离。

物料落入料仓：

空气经过滤芯净化后排出。

过滤精度可达到：

0.3μm

过滤效率：

99.99%以上。

4、连续排料

对于连续式真空上料机：

底部配置：

• 星型卸料阀

• 双翻板阀

• 螺旋输送机

实现连续进料与连续出料。

从而达到：

24小时不间断输送。

三、密闭投料系统工作原理

什么是密闭投料

密闭投料系统是指：

在完全封闭环境下完成物料投放。

避免粉尘外泄。

避免人员接触危险物料。

避免外部空气进入生产系统。

特别适用于：

• 易燃易爆粉体

• 有毒有害粉料

• 活性材料

• 易氧化物料

• 贵重粉体



• （密闭真空输送原理图）

密闭投料系统流程

                                                  吨袋拆包机
                                                      ↓
                                                  无尘投料站
                                                      ↓
                                                 真空输送系统
                                                      ↓
                                                   缓存料仓
                                                      ↓
                                                    反应釜
                                                      ↓
                                                 自动控制系统

（密闭投料原理图）

整个过程无需人工扬料。

实现全自动密闭输送。

反应釜投料过程

**步：人工投料

操作人员将物料投入：

无尘投料站

或吨袋拆包机。

第二步：真空输送

负压形成后：

物料被吸入输送管路。

进入真空上料机。

第三步：缓存储存

物料进入缓冲料仓。

料位计实时检测料位。

第四步：自动投料

控制系统控制：

• 蝶阀

• 星型卸料阀

• 插板阀

自动向反应釜投料。

第五步：自动补料

料位下降后：

系统自动启动吸料。

形成连续循环。

四、连续式真空输送系统组成

1、供料系统

包括：

• 吨袋拆包机

• 无尘投料站

• 小袋投料站

• 储料仓

负责提供物料来源。

2、输送管道

材质通常采用：

• SUS304

• SUS316L

• 2205双相钢

对于磨损性物料：

采用

陶瓷内衬弯头

耐磨弯头

提高寿命。

3、真空上料机

核心设备。

主要组成：

• 主机仓体

• 过滤系统

• 反吹系统

• 排料机构

负责完成：

吸料
过滤
储料
卸料

全过程。

4、真空动力源

常见配置：

真空泵

适合：

• 小产量

• 短距离

罗茨风机

适合：

• 长距离

• 大产量

风量：

5～40m³/min

真空度：

-20～-60kPa

5、自动控制系统

采用PLC控制。

实现：

• 自动启停

• 料位检测

• 自动反吹

• 故障报警

• 远程通讯

真正实现无人化运行。

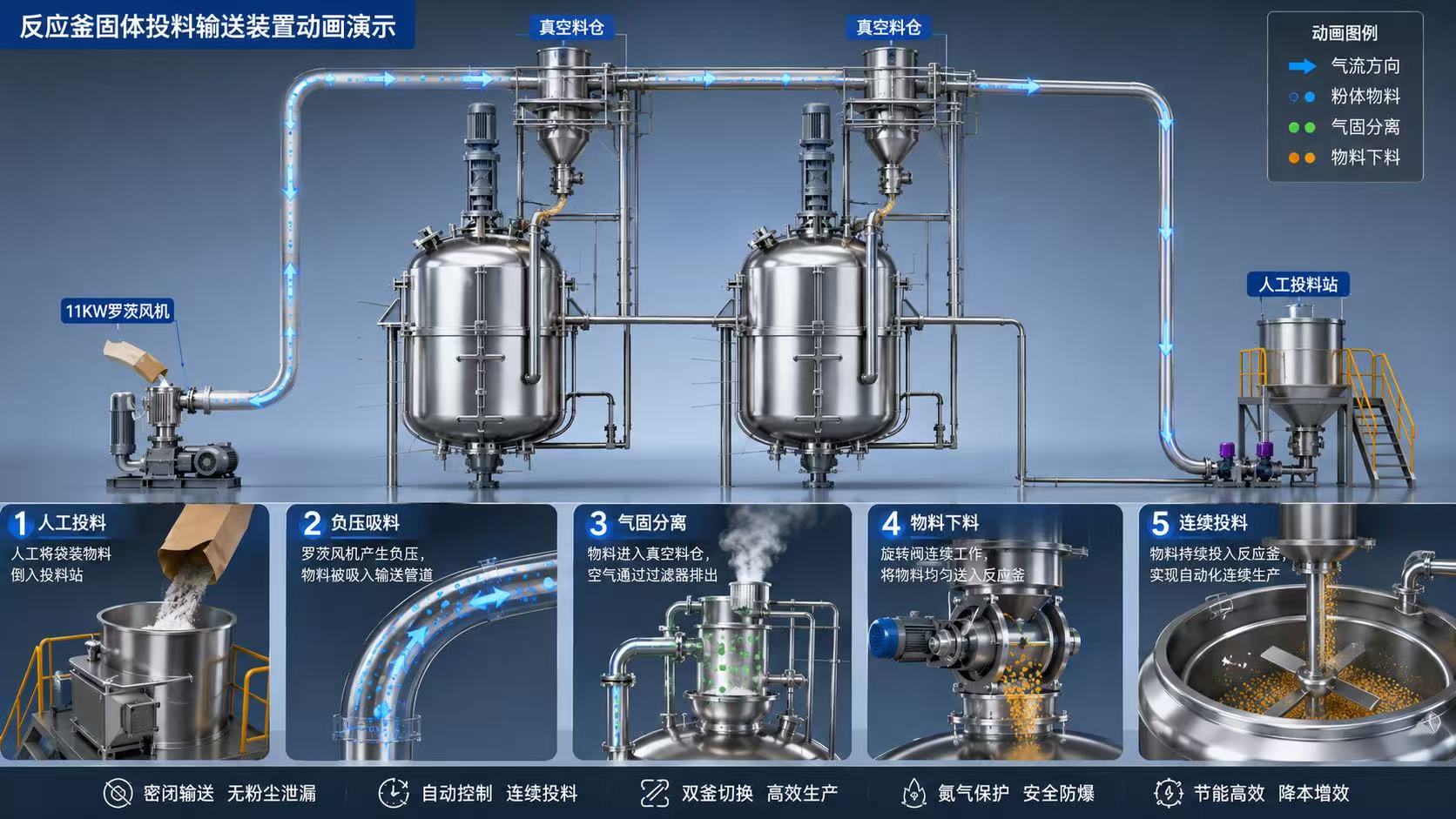

（反应釜固体投料装置）

五、密闭投料系统优势

1、无粉尘污染

输送过程全密闭。

粉尘不会外泄。

符合环保要求。

2、保障人员安全

避免员工接触：

• 有毒粉体

• 刺激性粉末

• 致敏性物料

降低职业健康风险。

3、防止交叉污染

特别适用于：

医药行业

食品行业

新能源材料行业。

4、提高生产效率

连续运行。

自动输送。

减少人工参与。

生产效率提升30%-80%。

5、降低运营成本

减少：

• 人工成本

• 清洁成本

• 物料损耗

综合成本显著下降。

六、特殊粉体输送解决方案

石英粉输送

石英粉硬度高。

磨损严重。

建议：

• DN89输送管道

• 陶瓷内衬大弯头

• 罗茨风机连续输送

有效延长设备寿命。

锂电池材料输送

适用于：

• 石墨

• 硅碳负极

• 磷酸铁锂

• 三元材料

要求：

• 全密闭

• 防静电

• 氮气保护

活性炭输送

具有粉尘爆炸风险。

建议：

• 防爆设计

• 氮气保护

• 导静电软连接

确保安全运行。

七、未来发展趋势

随着工业4.0的发展。

真空输送系统正在向以下方向升级：

智能化

自动监测：

• 风量

• 压力

• 输送量

实现智能调节。

连续化

连续式真空输送逐渐取代间歇输送。

实现稳定供料。

密闭化

环保要求提高。

密闭投料将成为行业标配。

数字化

MES系统对接。

远程运维。

数据追溯管理。

（密闭投料计量流程图）

结语

化工粉料真空输送系统是现代粉体自动化生产的重要组成部分。通过负压输送技术，可实现粉体物料从拆包、输送、储存到反应釜投料的全流程自动化操作。特别是在易燃易爆、有毒有害、易氧化及高附加值粉体行业中，密闭投料系统已经成为保障安全生产、提高生产效率和满足环保要求的重要设备。

未来，随着连续化、智能化和数字化技术的发展，真空输送与密闭投料系统将在新能源、精细化工、生物医药等领域发挥越来越重要的作用。
