粉体气力输送系统设计要点及产能计算方法、应用及厂家

随着化工、新能源、食品、医药、建材等行业自动化水平不断提高，粉体气力输送系统已经成为现代工厂物料输送的重要方式。

相比传统螺旋输送机、斗式提升机等机械输送设备，气力输送系统具有密闭输送、无尘环保、布置灵活、自动化程度高等优势。

特别是在活性炭、碳酸钙、小苏打、纯碱、石墨粉、锂电池负极材料等粉体输送领域，越来越多企业开始采用真空输送系统和负压

气力输送系统。

苏州仕多达智能科技有限公司长期专注于粉体气力输送系统、真空上料机、反应釜固体投料装置、吨袋拆包机及自动化配料系统的

研发制造，为客户提供专业的粉体输送整体解决方案。

什么是粉体气力输送系统

粉体气力输送系统是利用空气动力作为输送介质，将粉体或颗粒物料通过管道输送到指定位置的自动化输送设备。

根据输送方式不同，主要分为：

负压气力输送

又称真空输送系统。

利用真空泵或罗茨风机产生负压。

将物料吸入输送管道。

正压气力输送

利用压缩空气推动物料前进。

适用于远距离输送。

稀相输送

输送速度较高。

适用于多数粉体和颗粒物料。

密相输送

输送速度较低。

物料破损率较小。

适用于脆性物料。

粉体气力输送系统工作原理

系统启动后。

真空泵或风机产生负压。

物料通过吸料嘴进入输送管道。

气流携带物料高速运行。

经过输送管路进入分离料仓。

通过过滤器实现气固分离。

物料落入储料仓。

空气经过滤后排出系统。

整个过程密闭运行。

实现无尘输送。

粉体气力输送系统组成

一套完整系统通常包括：

供料系统

包括：

* 吨袋拆包机

* 无尘投料站

* 储料仓

输送系统

包括：

* 真空泵

* 罗茨风机

* 输送管道

分离系统

包括：

* 真空料仓

* 旋风分离器

* 缓冲仓

过滤系统

包括：

* 滤芯

* 脉冲反吹系统

控制系统

包括：

* PLC控制柜

* 触摸屏

* 自动控制程序

⸻

粉体气力输送系统优势

无尘环保

整个输送过程完全密闭。

避免粉尘污染。

输送距离远

水平输送可达：

50米

100米

甚至更远。

垂直输送可达：

20米

30米

以上。

自动化程度高

实现自动运行。

降低人工成本。

布置灵活

管道可绕过设备和建筑物。

节约空间。

维护方便

结构简单。

故障率低。

常见输送物料

化工行业

* 活性炭

* 小苏打

* 纯碱

* 树脂粉

* 炭黑

新能源行业

* 石墨粉

* 负极材料

* 导电剂

* 磷酸铁锂

食品行业

* 奶粉

* 淀粉

* 面粉

* 糖粉

医药行业

* 原料药

* 中间体

* 添加剂

气力输送系统设计要点

物料特性分析

设计前必须明确：

堆积密度

例如：

活性炭

0.3~0.5t/m³

碳酸钙

0.8~1.2t/m³

石墨粉

0.3~0.6t/m³

粒径

决定输送风速。

含水率

影响输送稳定性。

流动性

影响下料效果。

⸻

输送距离计算

输送距离包括：

水平距离

垂直高度

例如：

水平50米

垂直10米

折算输送距离约为：

70~80米

系统设计必须考虑阻力损失。

⸻

输送产能要求

常见产能：

* 500kg/h

* 1t/h

* 2t/h

* 5t/h

* 10t/h

不同产能对应不同设备规格。

管径选择

常见规格：

* DN50

* DN65

* DN80

* DN100

* DN125

* DN150

产能越大。

管径通常越大。

⸻

真空输送产能计算方法

输送能力主要受以下因素影响：

风量

例如：

16m³/min

20m³/min

30m³/min

风量越大。

输送能力越高。

⸻

真空度

常见负压：

-20kPa

-30kPa

-40kPa

-50kPa

负压越高。

输送距离越远。

⸻

管径

管径增大。

输送能力增加。

⸻

物料密度

堆积密度越大。

输送能力相对下降。

实际案例分析

某新能源企业输送石墨前驱体。

参数如下：

物料：

石油焦粉

堆积密度：

0.35t/m³

水平距离：

50米

垂直高度：

10米

风机：

16m³/min

负压：

-40kPa

输送管径：

DN100

采用双机并联连续输送方案。

A机吸料。

B机放料。

交替运行。

实际输送能力可达到：

2~3吨/小时。

满足连续生产需求。

⸻

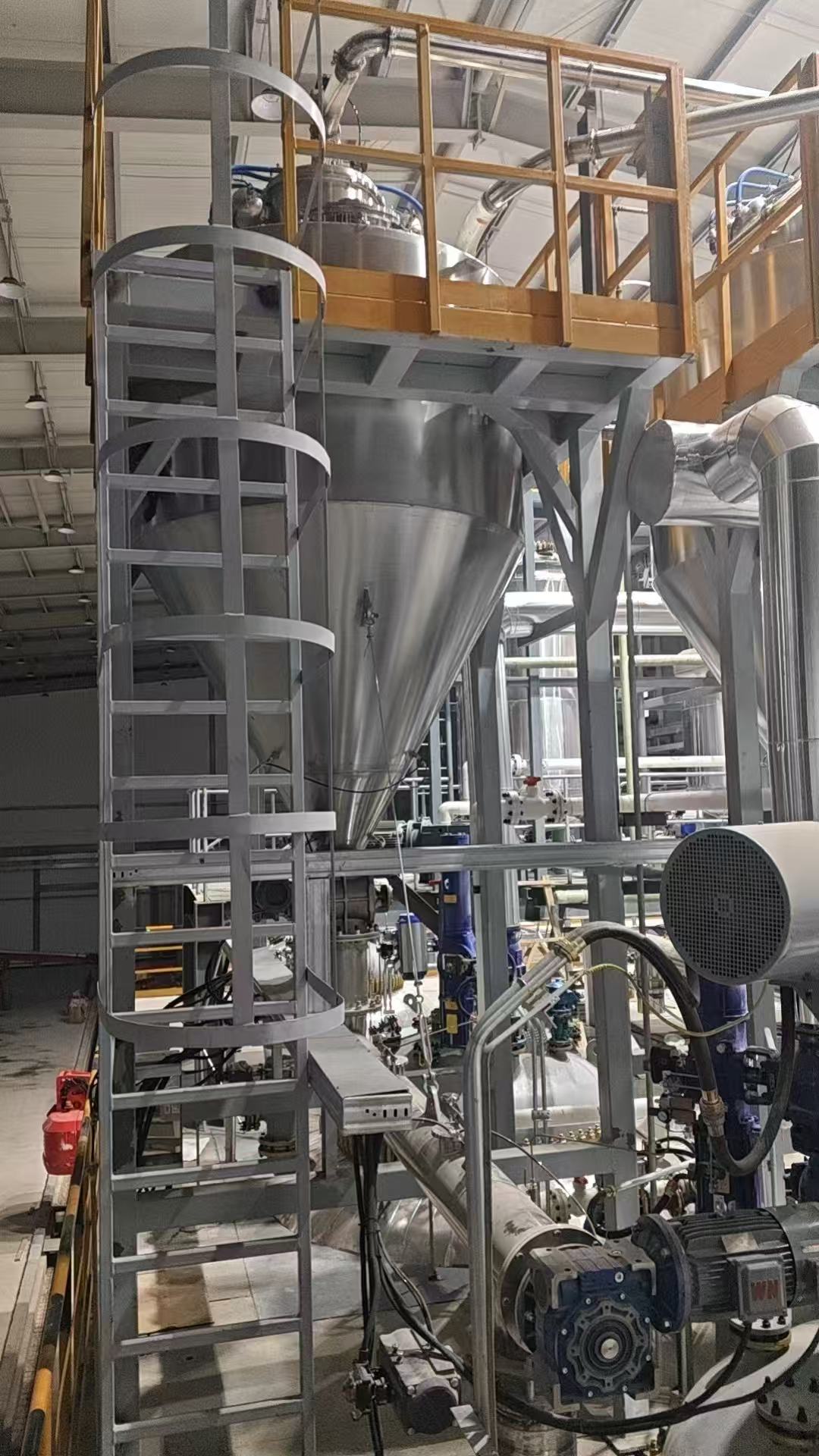

连续式真空输送系统

传统真空上料机属于间歇输送。

对于连续生产线。

容易出现断料现象。

连续式真空输送系统采用：

双料仓结构。

A仓吸料。

B仓放料。

交替工作。

实现连续供料。

特别适用于：

* 反应釜投料

* 混合机加料

* 包装系统供料

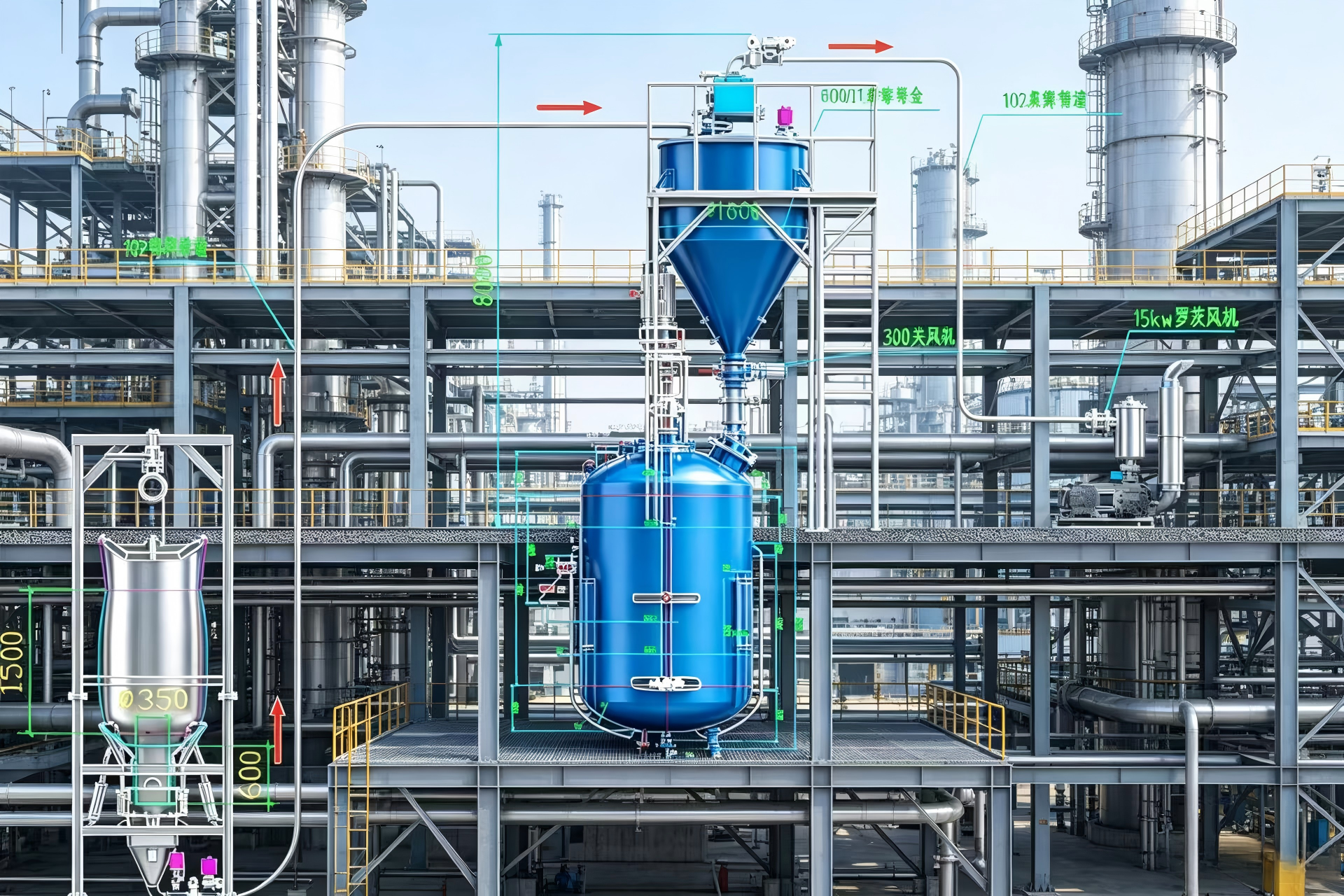

反应釜自动投料应用

目前化工行业广泛采用：

吨袋拆包机

↓

真空输送系统

↓

自动计量系统

↓

反应釜

实现自动化投料。

特别适用于：

活性炭

纯碱

小苏打

碳酸钙

等粉体物料。

⸻

活性炭输送案例

某环保企业需要输送活性炭。

要求：

2吨/小时

输送高度15米

水平距离40米

采用：

吨袋拆包机

+真空输送系统

+反应釜投料系统

方案。

运行稳定。

现场无明显粉尘。

⸻

石墨负极材料输送案例

新能源行业对输送系统要求极高。

苏州仕多达采用：

连续式真空上料机

+氮气保护系统

+自动计量装置

实现：

无尘输送

精准计量

安全投料

满足锂电池行业要求。

苏州仕多达智能科技有限公司解决方案

作为专业粉体输送设备厂家。

苏州仕多达智能科技有限公司主要产品包括：

* 粉体气力输送系统

* 真空上料机

* 连续式真空输送系统

* 吨袋拆包机

* 无尘投料站

* 自动计量系统

* 反应釜固体投料装置

根据客户工艺要求定制设计。

广泛应用于：

化工

新能源

食品

医药

环保

建材

等行业。

⸻

粉体气力输送系统未来发展趋势

未来行业将向以下方向发展：

智能化

远程监控。

数据管理。

智能维护。

连续化

连续输送逐步替代间歇输送。

节能化

降低风机能耗。

提高系统效率。

无人化

实现智能工厂自动运行。

⸻

结语

粉体气力输送系统已经成为现代工业生产的重要组成部分。合理的系统设计不仅能够提高生产效率，还能降低能耗和运行成本。

企业在选择设备时，应综合考虑物料特性、输送距离、产能要求以及未来扩产需求。

苏州仕多达智能科技有限公司凭借丰富的工程经验和成熟的技术方案，可为客户提供从方案设计、设备制造到安装调试的一站式

服务，助力企业实现自动化、智能化生产升级。
