一、为什么很多反应釜投料项目最后卡在“设备接口”

在设计反应釜固体投料系统时，客户通常会先提供几个基本参数：

反应釜容积；

人孔尺寸；

投料量；

投料时间；

物料名称；

车间高度。

看起来这些参数已经足够选设备。

但真正进入设备布置阶段以后，经常会发现新的问题：

真空上料机太高；

旋转阀安装后超过平台高度；

滤芯没有拆卸空间；

气动蝶阀无法正常动作；

进料管与反应釜搅拌轴干涉；

设备检修时需要拆掉整套管道。

所以反应釜顶部安装真空上料机，不能只做设备选型，还必须同时做接口和空间校核。

对于非标反应釜投料项目来说，这一步往往比单纯选择一台真空上料机更加重要。

二、典型的反应釜顶部投料结构

比较常见的一种结构是：

无尘投料站

↓

真空输送管道

↓

真空上料机

↓

气动蝶阀

↓

旋转阀

↓

反应釜进料口

其中真空上料机安装在反应釜顶部。

物料经过负压输送进入真空上料机以后，首先完成气固分离。

物料留在料仓内部。

输送空气经过滤芯进入真空管路。

当达到设定料位以后，真空上料机停止吸料，并进行清灰。

随后打开下部卸料阀。

旋转阀开始工作。

物料依靠重力进入反应釜。

这个结构有一个明显特点：

输送和卸料两个过程被分开。

上游负责输送。

下游负责排料。

这样更容易针对不同工艺要求进行控制。

三、真空上料机为什么适合安装在反应釜顶部

如果真空上料机安装在距离反应釜较远的位置，物料还需要经过一段二次输送管道才能进入反应釜。

这样会增加：

管道长度；

弯头数量；

设备占地；

物料残留点；

清洗工作量。

而安装在反应釜顶部以后，可以让真空上料机的卸料口尽量靠近反应釜进料口。

例如：

真空上料机

↓

旋转阀

↓

短接管

↓

反应釜

这种结构的物料路径比较直接。

特别是对于客户提出：

“投料以后尽量减少残料。”

或者：

“换批时需要方便清洗。”

顶部紧凑式结构通常更容易进行后续设计。

四、但是设备越靠近反应釜越好吗？

也不是。

顶部安装**的一个问题就是：

设备高度增加以后，维护空间可能不够。

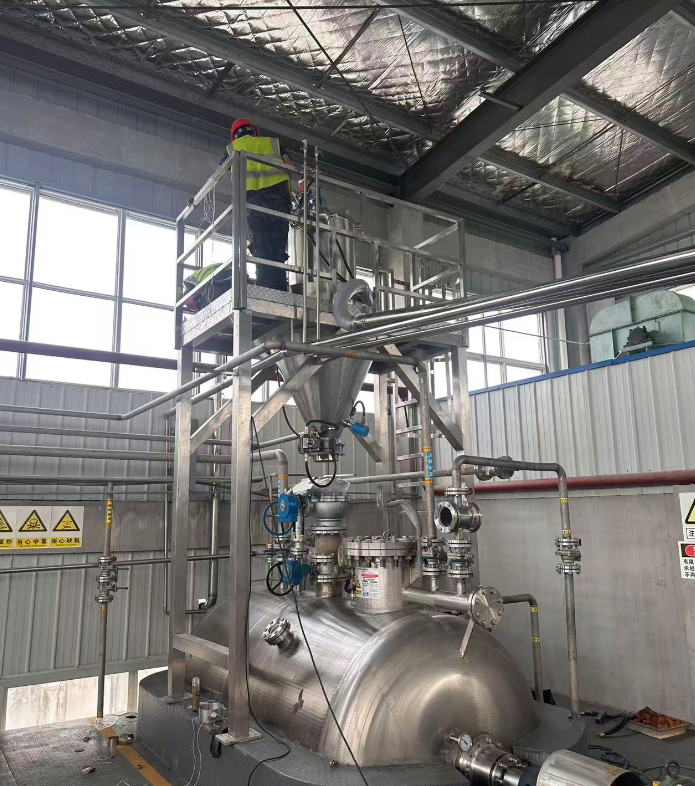

例如一台真空上料机安装在反应釜顶部。

设备下面是旋转阀。

旋转阀下面是气动蝶阀。

再下面是反应釜进料口。

如果现场本身已经有操作平台，那么整个设备可能会继续向上增加。

最终可能出现：

设备顶部距离厂房梁太近；

滤芯无法抽出；

检修人员没有站立位置；

电控箱没有安装空间；

气缸动作空间不足。

所以顶部安装首先需要进行高度方向的空间核算。

五、反应釜顶部安装需要核对哪些尺寸

实际设计时，建议至少确认以下尺寸。

1. 反应釜总高度

包括：

釜体；

夹套；

搅拌机；

机械密封；

顶部管口。

2. 人孔或者专用进料口尺寸

需要确认：

DN尺寸；

法兰标准；

法兰压力等级；

密封形式；

连接面形式。

3. 真空上料机高度

不能只看设备本体直径。

还需要把：

上部过滤器；

清灰机构；

真空接口；

下料接口；

检修盖，

全部考虑进去。

4. 旋转阀高度

如果采用DN125、DN150或者DN200旋转阀，不同规格的设备外形尺寸差异比较明显。

5. 阀门执行器空间

气动蝶阀虽然本体高度不一定很大，但是气缸和气管接口也需要预留空间。

6. 滤芯维护空间

这一项经常被忽略。

真空上料机滤芯属于易维护部件。

如果设备安装以后滤芯无法拆出，那么后期维护会非常麻烦。

六、反应釜进料口尺寸不能只看DN

例如客户提供：

“反应釜人孔DN150。”

这并不意味着直接选择DN150的真空上料机出口就可以。

还需要考虑：

物料实际流量；

旋转阀规格；

阀门通径；

物料粒径；

物料流动性；

下料速度；

设备连接方式。

特别是粉体物料，不能简单按照管道通径直接确定卸料设备。

例如某些细粉虽然颗粒很小，但是流动性较差，容易架桥。

这时候即使接口尺寸足够大，实际下料也不一定稳定。

因此：

接口尺寸只是设计输入条件之一，不是设备选型的**依据。

七、旋转阀安装在反应釜上方有什么作用

在一些反应釜投料系统中，真空上料机下方会配置旋转阀。

结构可以理解为：

真空上料机

↓

旋转阀

↓

反应釜

真空上料机负责储存物料。

旋转阀负责定量或连续卸料。

物料经过旋转阀以后，在重力作用下进入反应釜。

这种设计**的好处是：

不需要让真空输送气流直接进入反应釜。

上游输送系统和下游反应系统可以进行一定程度的工艺隔离。

对于内部存在溶剂蒸气或者需要氮气保护的反应釜，这一点尤其值得关注。

八、气动蝶阀为什么通常布置在旋转阀附近

气动蝶阀可以作为一个快速隔离元件。

例如：

真空上料完成以后，

关闭上游；

确认料仓状态；

打开卸料路径；

启动旋转阀；

物料进入反应釜。

如果反应釜出现异常情况，可以通过阀门关闭投料通道。

因此气动蝶阀并不是单纯为了“开关物料”。

在自动投料系统中，它还承担：

工艺隔离；

联锁控制；

防止异常状态继续投料；

维护时切断物料通道，

等作用。

具体阀门配置需要结合反应釜压力、温度、物料性质以及防爆区域确定。

九、含挥发性溶剂的反应釜更要考虑接口隔离

如果反应釜内部有乙醇、醋酸或者其他挥发性介质，顶部投料接口就不能按照普通料仓投料简单处理。

需要重点考虑：

反应釜内部气体是否可能进入真空上料机；

投料过程中是否存在气体交换；

阀门关闭以后能否实现有效隔离；

设备内部是否需要氮气置换；

是否存在静电风险。

例如：

反应釜处于氮气保护状态。

这时候如果真空输送系统与反应釜内部长时间直接连通，就可能改变原来的气体平衡。

因此工程设计时通常会把：

真空输送；

气固分离；

卸料；

反应釜，

划分成不同的工艺段。

然后通过阀门和控制逻辑进行协调。

十、反应釜顶部设备安装时，操作平台很重要

有些项目只给出了：

“设备安装在反应釜顶部。”

但是没有给出操作平台图纸。

这会给后续设计带来很大问题。

因为设备维护不是只有从地面操作。

例如需要检查：

滤芯；

清灰阀；

气动蝶阀；

旋转阀；

压力传感器；

料位开关；

真空管路。

如果这些部件都位于反应釜顶部，就需要考虑人员如何到达。

所以在做反应釜固体投料系统时，建议同时确认：

设备平台；

爬梯；

护栏；

检修通道；

吊装条件。

如果没有合适的平台，设备即使能够安装，也不代表后期能够方便维护。

十一、滤芯更换空间一定要提前确定

真空上料机的滤芯属于需要定期检查的部件。

假设设备顶部距离厂房结构只有很小的距离。

设备运行的时候没有问题。

但是到了更换滤芯的时候才发现：

滤芯抽不出来。

这时候就只能：

拆设备；

拆管道；

或者整体吊装。

这样的维护成本非常高。

因此设备安装图中需要明确：

滤芯拆装方向和最小检修空间。

如果现场高度受限，也可以从设备结构设计阶段考虑：

侧向维护；

分体式结构；

可拆卸上盖；

特殊滤芯抽取方式。

具体采用哪一种，要结合设备型号和现场空间确定。

十二、真空管道和物料管道不要为了安装方便随意缩径

顶部设备安装时，管道空间通常比较紧张。

有些现场为了避开其他设备，会把管径缩小。

例如：

前面使用DN76物料管。

到了反应釜顶部突然缩成DN50。

这种做法可能造成局部流速变化和物料输送状态变化。

尤其是细粉或者流动性一般的物料，需要谨慎。

管道设计应该同时考虑：

输送风量；

物料输送速度；

管道长度；

弯头数量；

物料特性；

系统压力。

不能单纯因为现场空间不足就随意改变管径。

十三、反应釜顶部管道弯头越少越好

如果真空上料机已经安装在反应釜顶部，末端管路实际上已经非常短。

这时候没有必要为了“调整方向”增加大量弯头。

例如：

真空上料机

↓

旋转阀

↓

短管

↓

反应釜

一般比：

真空上料机

↓

水平管

↓

90°弯头

↓

垂直管

↓

90°弯头

↓

水平管

↓

反应釜

更加紧凑。

对于粉体物料来说，每增加一个弯头，就意味着增加一个潜在的挂料和维护位置。

所以设备布置时应尽可能让物料自然向下落料。

十四、反应釜投料设备需要考虑检修时怎么拆

工程师在设计的时候经常只考虑：

“设备怎么运行？”

实际上还需要考虑：

“设备坏了以后怎么拆？”

例如旋转阀需要维修时：

能不能单独拆下来？

气动蝶阀能不能单独更换？

真空上料机是否需要整体吊下来？

法兰螺栓有没有操作空间？

设备下方有没有足够的拆装空间？

如果这些问题没有提前考虑，后期维修会非常被动。

因此比较合理的做法是：

运行空间和检修空间同时设计。

十五、一个实际的顶部安装设计思路

以反应釜固体粉体投料为例，可以采用：

无尘投料站

↓

DN76物料输送管

↓

真空上料机

↓

气动蝶阀

↓

旋转阀

↓

短距离落料管

↓

反应釜

真空系统采用独立真空管路。

真空上料机完成气固分离。

物料进入上料机料仓以后，通过旋转阀向下卸料。

如果项目要求自动化运行，可以增加：

料位检测；

压力检测；

阀门位置反馈；

旋转阀运行反馈；

反应釜状态信号；

PLC联锁。

这样整个系统就不再是简单的“真空上料机+反应釜”，而是一套完整的自动投料单元。

十六、150kg/10min这类项目怎么判断设备是否匹配

例如一个项目要求：

单批投料量：150kg；

目标时间：10min。

首先计算平均投料能力：

G = 150 ÷ 10 × 60

G = 900kg/h

也就是平均需要达到约0.9t/h。

但是这里还不能直接认为：

“选择一台1t/h设备就一定满足。”

因为实际运行还包含：

吸料时间；

清灰时间；

卸料时间；

阀门动作时间；

设备切换时间。

如果真空上料机采用间歇式工作方式，还必须把整个运行周期考虑进去。

因此设备能力应该按照：

实际有效投料时间

进行校核，而不是只看设备铭牌**输送量。

十七、为什么反应釜投料项目需要现场图纸

如果只提供：

反应釜容积；

投料量；

物料名称；

投料时间，

可以完成初步方案。

但是要真正确定顶部安装结构，还需要：

反应釜总图；

顶部管口图；

人孔图；

平台图；

厂房高度；

周围设备布置；

现场管道走向。

尤其是已经确定设备安装位置的项目，建议提供反应釜顶部的CAD图纸。

这样可以提前检查：

设备是否干涉；

维护空间是否足够；

管道是否能够连接；

旋转阀是否能够安装；

滤芯能否拆卸。

十八、苏州仕多达的反应釜顶部投料设计

苏州仕多达智能科技有限公司在反应釜固体投料项目中，可以根据反应釜结构和现场空间进行非标设计。

典型系统可以由：

无尘投料站

↓

真空输送系统

↓

真空上料机

↓

气动蝶阀

↓

旋转阀

↓

反应釜进料接口

组成。

对于不同物料和工艺，还可以进一步配置：

氮气置换；

防静电接地；

称重计量；

清管装置；

防爆电气；

压力检测；

料位检测；

PLC自动控制。

实际设备规格不能只根据反应釜容积确定，还需要根据物料性质、单批投料量、输送距离、投料时间和现场安装条件进行计算。

更多反应釜固体投料、粉体输送及真空上料系统技术资料，可访问：

www.jsshangliaoji.com

十九、总结

反应釜顶部安装真空上料机，看起来只是一个设备安装问题，实际上涉及：

设备选型、接口尺寸、空间布置、物料输送、卸料方式、阀门隔离和检修维护。

如果只考虑“设备能不能装上”，后期很容易出现：

设备太高；

滤芯无法拆卸；

旋转阀维护困难；

气动阀空间不足；

管道绕行；

末端积料；

人员无法检修等问题。

比较合理的设计思路是：

先确认反应釜顶部接口和现场空间，再确定真空上料机安装方式；先确定物料路径，再确定旋转阀和气动蝶阀的位置；同时把运行、清洗和检修空间一次性考虑进去。

对于化工粉体投料项目，设备不是单独选出来再“硬塞”到反应釜顶部，而应该根据现场条件反向设计整个投料接口。
