一、为什么含挥发性溶剂的反应釜不能直接人工开盖投料？

普通反应釜投粉，有些工厂采用人工打开人孔，然后将物料直接倒入釜内。

如果釜内只有普通水性物料，这种方式有时还能勉强使用。

但如果反应体系中已经存在：

• 乙醇；

• 醋酸；

• 有机溶剂；

• 挥发性单体；

• 易挥发反应介质；

情况就不一样了。

人工打开人孔后，首先是反应釜与车间空气直接连通。

其次，投料时粉体容易产生扬尘。

同时，釜内挥发性介质可能通过人孔逸出。

因此这类项目真正需要解决的是：

怎样在不直接打开反应釜的情况下，把固体物料送进釜内。

这也是反应釜密闭投料系统的核心。

二、比较典型的工艺流程

对于粉体或颗粒物料，可以采用：

吨袋/小袋物料

↓

密闭拆包或无尘投料站

↓

真空输送管道

↓

STD-430DB系列真空上料机

↓

旋转卸料阀

↓

反应釜进料口

这种结构的特点是：

上游负责把物料密闭输送到反应釜上方；

真空上料机负责气固分离；

旋转阀负责物料卸料；

最后通过反应釜顶部专用进料接口进入釜内。

现有的反应釜固体投料系统页面也采用了“拆包—真空输送—反应设备”的基本思路。(JSSHangLiaoJi)

三、为什么真空上料机要安装在反应釜进料口附近？

这是实际项目中一个非常关键的布置问题。

如果真空上料机安装在地面，物料经过很长的管道后再进入反应釜，系统会增加：

• 输送距离；

• 管道残留；

• 弯头数量；

• 压力损失；

• 清管难度。

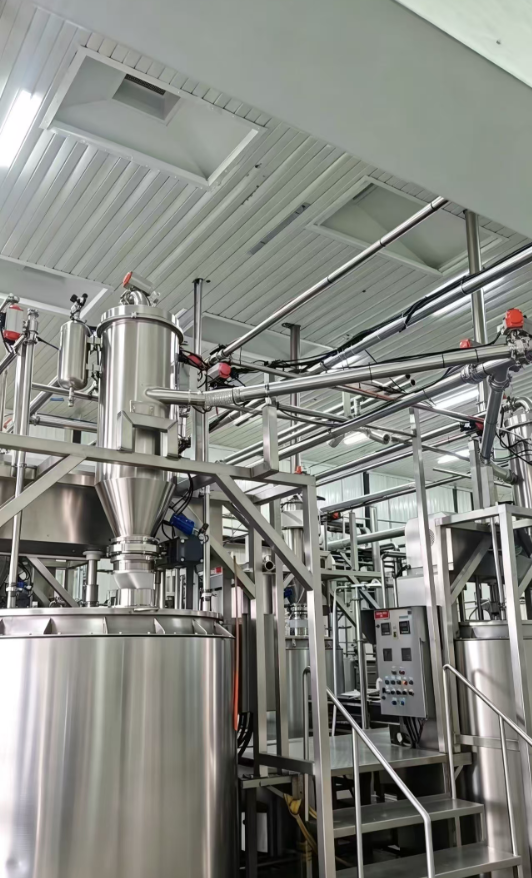

如果把真空上料机直接布置在反应釜人孔或进料口上方，则可以把最后一段输送距离缩短。

例如：

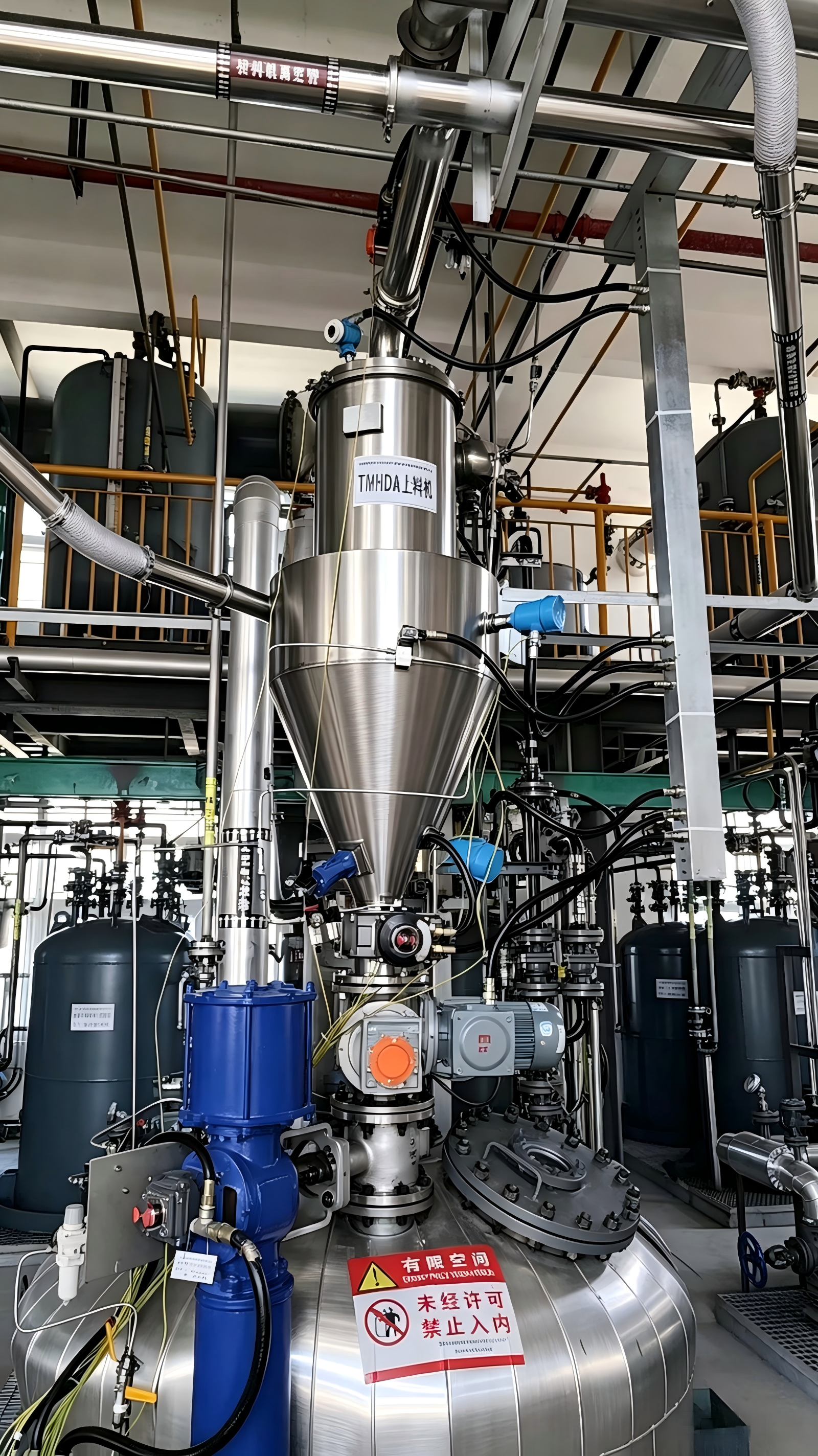

真空上料机 → DN150旋转阀 → 反应釜进料口

物料经过真空上料机气固分离后，进入下部旋转阀。

旋转阀运行时，物料依靠重力进入反应釜。

这种结构尤其适合：

• 小批量投料；

• 多台反应釜；

• 不需要连续计量；

• 每批次投料量明确；

的工艺。

四、为什么需要氮气置换？

如果反应工艺本身要求隔绝空气，那么单纯使用真空输送并不能解决所有问题。

例如反应釜内部已经存在有机溶剂。

此时工程设计中可能需要考虑：

氮气保护 + 密闭投料 + 静电控制。

在实际方案中，可以根据工艺要求设置氮气接口，对相关空间进行置换。

但是需要注意：

氮气置换的具体次数、压力、氧含量控制值等参数不能简单套用固定数字。

这些参数应该由客户的工艺条件、安全要求以及现场设计条件确定。

设备制造方主要负责：

• 氮气接口；

• 阀门；

• 管路；

• 压力检测；

• 联锁控制；

等机械和自动化部分。

五、投料过程中最重要的问题之一：不能让反应釜压力失控

反应釜正在运行时，内部压力可能发生变化。

如果直接向釜内打开一个大通道进行投料，就可能造成：

• 釜内气体外逸；

• 外界空气进入；

• 粉尘飞出；

• 压力波动。

因此密闭投料系统需要根据实际工艺设置相应的压力平衡和联锁逻辑。

例如可以设计：

反应釜压力检测

↓

允许投料信号

↓

真空上料机启动

↓

物料进入缓存料仓

↓

确认阀门状态

↓

旋转阀启动

↓

物料进入反应釜

这种方式比人工开盖投料更容易实现自动控制。

六、为什么旋转阀是这个系统中的重要部件？

在真空上料机下方设置旋转阀，并不仅仅是为了“让物料掉下来”。

对于某些工艺，旋转阀还承担着：

控制下料速度 + 减少气体串通 + 连续卸料

的作用。

例如：

真空上料机储料仓完成一次吸料后，

上部输送过程停止，

下方旋转阀启动，

物料通过旋转阀进入反应釜。

这样可以将：

气力输送过程

和

反应釜投料过程

分开。

七、为什么有些项目不建议物料直接从输送管道进入反应釜？

如果直接把长距离输送管道连接到反应釜，有一个容易被忽略的问题：

输送管道里面可能残留物料。

特别是：

• 粘附性粉体；

• 树脂粉；

• 超细粉；

• 易吸湿粉；

• 静电较强的物料；

输送结束以后，管壁可能仍然有一定残留。

如果产品对批次纯度要求比较高，就需要重点考虑清管和残留控制。

所以在实际项目中，通常要根据物料特性选择：

• 可拆卸管道；

• 快装连接；

• 清管装置；

• 氮气吹扫；

• 真空抽空；

• 专用清洗结构。

八、对于不同物料，投料方案不能完全一样

例如：

树脂粉

容易附着、结块，重点关注：

• 管道残留；

• 吸料稳定性；

• 滤芯清灰。

炭黑

粉体非常轻，容易扬尘。

重点关注：

• 密封；

• 过滤；

• 反吹；

• 防静电。

晶体颗粒

可能需要降低输送速度，减少破碎。

易吸潮粉体

需要重点考虑：

• 密闭；

• 干燥空气或氮气；

• 管道清洁；

• 停机后的残料处理。

因此真正的工程设计不是：

“一台真空上料机可以解决所有物料。”

而是根据物料性质调整整套系统。

九、一个典型反应釜项目如何配置？

例如客户提出：

• 反应釜：250 L；

• 固体物料：粉体；

• 单批投料量：150 kg；

• 水平输送：约10 m；

• 垂直高度：约19 m；

• 需要密闭投料；

• 釜内存在挥发性溶剂；

• 不允许人工打开人孔投料。

这种项目可以考虑：

无尘投料站

↓

DN76物料管

↓

STD-430DB-300L

↓

DN125旋转卸料阀

↓

反应釜进料口

同时配置：

• DN102真空管；

• 罗茨风机；

• 氮气接口；

• 压力检测；

• PLC控制；

• 必要的清管装置。

具体管径和风机参数仍然需要根据物料性质及实际管路压力损失进一步计算。

十、自动控制逻辑可以怎么做？

一个比较简单的控制逻辑可以设计为：

1. 反应釜准备

确认：

• 釜内压力正常；

• 投料阀状态正常；

• 氮气系统正常；

• 下游设备允许投料。

2. 启动真空源

罗茨风机启动。

3. 真空上料

物料从投料站进入STD-430DB。

4. 高料位检测

真空上料机达到高料位后停止吸料。

5. 过滤器清灰

执行反吹。

6. 打开卸料阀

旋转阀启动。

7. 物料进入反应釜

依靠重力完成投料。

8. 低料位确认

系统根据料位判断是否需要继续吸料。

这种控制方式比较适合批次投料。

十一、实际工程中最容易忽略的是“投料完成后的残留”

客户经常只关注：

“能不能把150 kg物料送进去？”

但是对于反应釜生产，另外一个问题同样重要：

“150 kg投进去以后，设备里面还剩多少？”

特别是高价值树脂、催化剂、添加剂等物料，残留过多会造成：

• 物料浪费；

• 批次交叉污染；

• 清洗工作增加；

• 下一批产品受到影响。

所以设计时应该从一开始就考虑：

投料完成后的管道清空和设备清洁。

十二、仕多达的工程设计思路

苏州仕多达智能科技有限公司在设计反应釜固体投料系统时，会根据实际工艺决定：

• 是否需要无尘投料；

• 是否采用吨袋拆包；

• 是否使用真空输送；

• 真空上料机容量；

• 输送管径；

• 真空管径；

• 罗茨风机规格；

• 是否设置旋转阀；

• 是否需要氮气保护；

• 是否需要清管；

• 是否需要防爆设计；

• 是否需要联锁控制。

而不是简单按照反应釜容积直接选择设备。

十三、总结

含乙醇、醋酸等挥发性介质的反应釜固体投料，核心并不是单纯解决“粉体怎么输送”。

真正需要解决的是：

粉体密闭输送 + 反应釜压力控制 + 空气隔绝 + 静电控制 + 投料残留控制。

比较典型的工程结构是：

密闭拆包

↓

真空负压输送

↓

真空上料机气固分离

↓

旋转阀卸料

↓

反应釜密闭进料

再根据工艺要求配置氮气保护、压力检测和自动联锁。

对于具体项目，应根据物料特性、投料量、输送距离、反应釜压力以及现场防爆等级进行针对性设计。

苏州仕多达智能科技有限公司可根据实际工艺提供反应釜固体密闭投料系统的方案设计、设备配置及输送计算。
