反应釜内有挥发性溶剂，固体粉料怎么密闭投料？

在化工、精细化工以及电子化学品生产过程中，经常会遇到这样一种反应釜投料工况：

反应釜里面已经有液体溶剂，后续还需要加入树脂粉、助剂粉或者其他固体粉末。

如果采用传统人工投料，通常需要打开反应釜顶部的人孔或加料口，再把袋装粉料直接倒进去。

这种方法虽然简单，但对于含有挥发性溶剂的工艺来说，现场往往会出现几个实际问题：

一是开盖以后容易有溶剂挥发；

二是粉体倒料过程中容易产生粉尘；

三是外部空气可能进入反应釜；

四是人工投料过程中物料容易挂在进料口及设备内壁；

五是批次切换以后，清洁和残留控制比较麻烦。

因此，这类项目的重点不是简单解决“粉料怎么送进反应釜”，而是需要解决密闭投料、空气控制、粉尘控制以及投料后的管道残留。

苏州仕多达智能科技有限公司在设计反应釜固体投料系统时，会根据物料性质、反应釜压力状态、输送距离以及工艺要求，对投料方式进行针对性设计。

一、为什么含挥发性溶剂的反应釜不适合频繁开盖投料？

如果反应釜内部已经存在液体溶剂，打开顶部人孔进行人工投料，首先改变的是反应釜原来的封闭状态。

例如反应釜中存在：

乙醇；

醋酸；

有机溶剂；

或者其他具有挥发性的工艺介质。

开盖以后，操作人员需要完成：

打开人孔；

搬运包装袋；

倒入粉料；

处理包装袋；

清理进料口；

重新关闭人孔。

整个过程中，反应釜与外部环境存在直接连通。

对于普通物料，这可能只是操作方式问题。

但对于对氧、水分或者洁净度比较敏感的工艺，就需要进一步考虑这种操作是否符合工艺要求。

所以，很多项目会把传统人工开盖投料改成密闭输送+密闭下料。

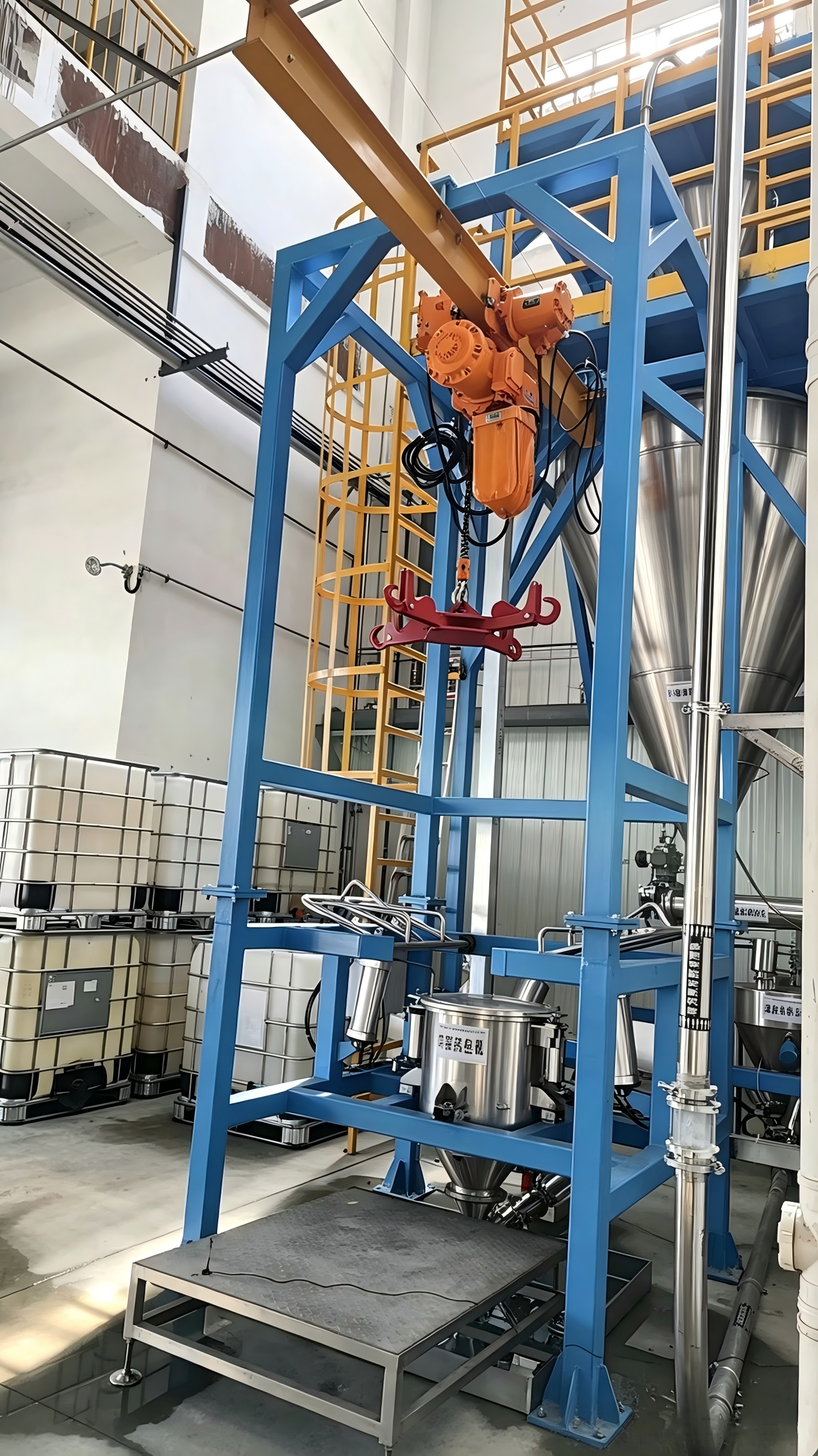

二、比较常见的一种工艺结构

对于粉体物料，可以采用下面的工艺路线：

小袋/吨袋物料

↓

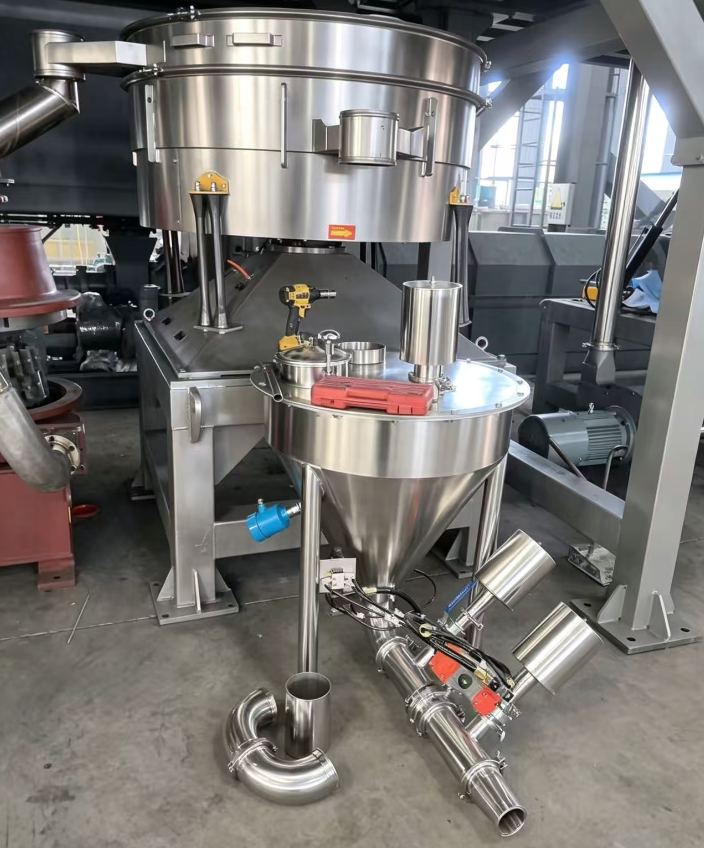

无尘投料站

↓

真空输送管道

↓

真空上料机

↓

反应釜顶部进料口

↓

反应釜

这种结构的核心不是单独增加一台真空上料机，而是把整个投料过程变成一个相对封闭的物料通道。

操作人员只需要在前端完成拆包和投料，后面的粉体通过密闭管道进入反应釜。

三、真空上料机为什么适合这类工况？

负压输送与传统正压输送的一个区别，是物料在输送过程中主要处于负压管道环境。

正常运行时：

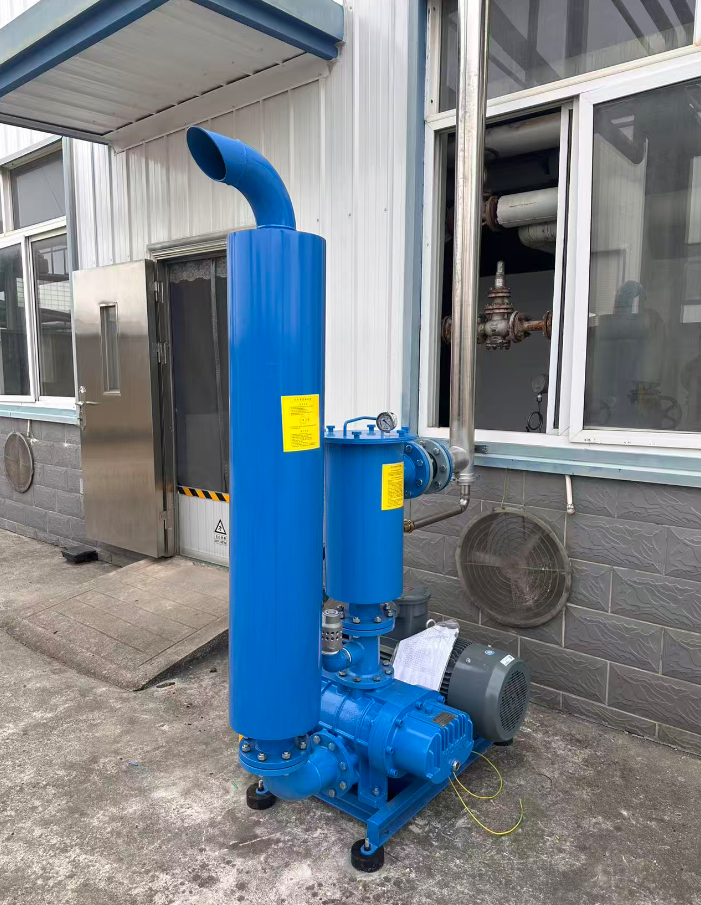

真空风机启动；

输送管道建立负压；

物料从投料端进入管道；

粉体随气流向真空上料机运动；

进入真空上料机以后完成气固分离；

粉体再从设备下部排出。

这样可以减少粉体直接暴露在车间空气中的时间。

但需要特别说明：

采用真空上料机，并不代表系统天然就是防止空气进入反应釜的。

真正决定系统密闭效果的，是整个投料系统的阀门、接口、排料方式以及控制逻辑。

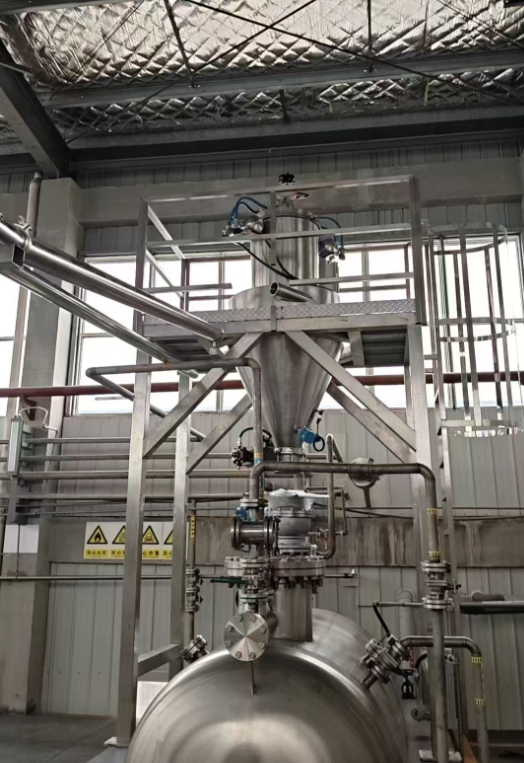

四、反应釜顶部的进料结构非常重要

假设真空上料机已经把粉料输送到反应釜顶部。

如果最后一段采用普通敞口下料方式，那么前面的密闭输送实际上没有完全解决问题。

因此，反应釜顶部通常需要设置专用进料接口。

例如：

真空上料机；

下料阀；

旋转阀；

气动蝶阀；

短节管道；

反应釜进料口。

具体结构需要根据物料和反应釜工艺确定。

对于粉体物料，最后一段管路如果能够设计成短距离、少弯头，并尽量利用重力垂直下料，通常更有利于减少积料。

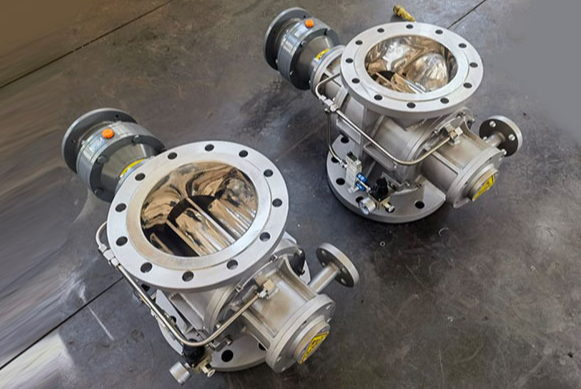

五、为什么有些项目会采用“真空上料机+旋转阀”？

这主要与投料方式有关。

真空上料机负责的是：

把物料输送到反应釜上方。

旋转阀则可以承担：

控制物料从料仓连续或定量排出的功能。

例如设备内部储存了一定数量的粉体。

当达到排料条件以后：

旋转阀启动；

物料通过旋转阀；

物料靠重力进入反应釜；

达到设定时间或重量以后停止。

这种结构对于需要控制下料速度的项目比较方便。

但并不是所有反应釜投料都必须使用旋转阀。

如果工艺本身允许间歇排料，也可以根据物料特性采用其他阀门结构。

六、为什么要考虑氮气置换？

对于部分含挥发性溶剂的反应釜，客户会提出：

“投料过程中尽量不要让空气进入釜内。”

这种情况下，工程设计中可能需要增加氮气置换或氮气保护。

一个典型思路是：

投料前进行状态确认；

关闭不需要连通的阀门；

根据工艺要求进行氮气置换；

建立规定的釜内环境；

开始密闭投料；

投料完成以后继续保持规定的保护状态。

这里需要注意，氮气置换的具体压力、时间、次数和氧含量指标不能简单套用一个固定数值。

这些参数应当根据客户的工艺要求、物料安全数据以及反应釜设计条件确定。

七、不能简单把“真空度越高”理解成投料越安全

现场经常有人认为：

“既然是负压输送，那把真空度做得越高越好。”

这种理解并不准确。

真空系统的作用主要是建立输送所需要的压力差。

如果真空度过高，而管径、物料供料量以及过滤系统没有匹配，可能导致：

气流速度过高；

粉体冲击加剧；

滤芯负荷增加；

物料磨损增加；

设备运行不稳定。

所以真空度应该根据输送工况确定，而不是单独追求一个更大的负压值。

八、输送管道为什么不能随便布置？

反应釜投料系统经常受到现场空间限制。

有些项目需要：

水平输送5～10米；

垂直提升10～20米；

再经过几个弯头进入反应釜。

这时候管路设计就会直接影响系统运行。

需要重点检查：

水平距离；

垂直高度；

管径；

弯头数量；

弯头半径；

管道材质；

管道内壁状态；

清管方式。

特别是粉体物料，如果管道中存在较长的水平段，在输送结束以后就需要考虑这部分管道中是否存在残留。

九、为什么“投料完成”不等于系统已经清空？

这是实际工程中很容易忽略的问题。

例如一批物料已经全部进入反应釜。

操作人员看到真空上料机料仓已经没有明显物料，就认为投料结束。

但实际上：

进料管；

弯头；

水平管；

垂直管；

阀门内部；

设备出料口；

都可能残留少量粉体。

如果下一批使用的是另一种物料，这些残留就可能形成交叉污染。

所以对于高价值或者批次切换频繁的产品，需要在设计阶段就考虑：

怎么清管？

而不是设备安装以后再想办法。

十、清管装置可以怎么设计？

一种常见思路是在输送管道上设置清管接口。

投料完成以后，根据物料性质选择相应的清管方式。

例如：

压缩空气清管；

氮气清管；

真空抽吸；

专用清管球；

人工拆管清洁。

具体采用哪一种，需要看物料性质和客户工艺要求。

例如某些工艺对氧气比较敏感，那么就不能简单按照普通粉体输送系统直接使用空气吹扫。

这也是为什么反应釜投料系统需要结合工艺条件进行设计。

十一、如何减少反应釜进料口附近的积料？

实际设备安装以后，最容易出现残留的地方之一就是最后一个进料弯头和反应釜进料口。

原因通常包括：

管道水平安装；

弯头半径过小；

进料口突然缩径；

管道内部存在台阶；

阀门结构产生积料区域。

所以工程设计时可以考虑：

减少不必要的弯头；

缩短最后一段水平管；

尽可能采用垂直下料；

避免突然缩径；

减少管道内部台阶；

根据物料性质选择合适的管道内表面。

这些细节往往比单纯增加风机功率更重要。

十二、含挥发性溶剂的反应釜投料需要联锁控制

如果系统采用自动控制，建议把反应釜状态和投料系统进行联锁。

例如只有满足规定条件以后，系统才能进入投料程序。

可以根据项目需要监控：

反应釜液位；

压力；

温度；

阀门状态；

真空状态；

上料机料位；

下料阀状态；

氮气压力；

氧含量等工艺参数。

具体联锁点需要根据客户工艺和安全要求确定。

这样做的目的不是让控制系统看起来复杂，而是避免在错误状态下启动投料。

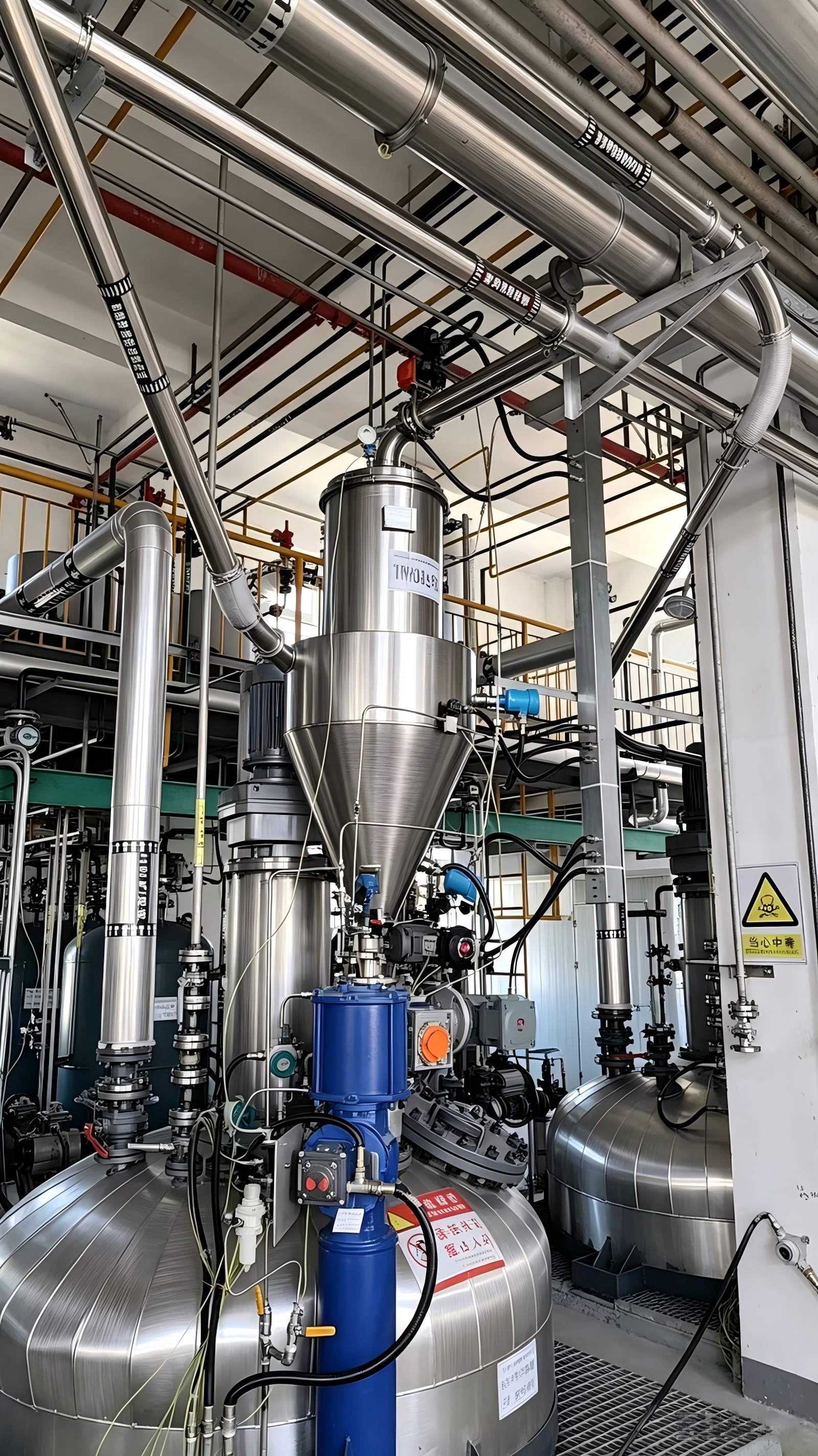

十三、一个实际的系统结构可以这样考虑

例如某反应釜需要加入粉体树脂。

现场可以设计：

小袋投料

↓

无尘投料站

↓

DN76物料输送管

↓

真空上料机

↓

气固分离

↓

设备下部排料

↓

DN150旋转阀

↓

反应釜顶部进料口

↓

重力下料

在系统中再根据工艺要求增加：

氮气置换；

清管装置；

气动蝶阀；

料位检测；

压力检测；

PLC控制。

具体管径、风量、设备容积以及风机功率，需要根据物料和输送距离重新计算，不能直接套用上面的示意尺寸。

十四、反应釜投料真正应该关注什么？

做这类项目时，我们通常建议不要一开始就问：

“需要多大的真空上料机？”

更合理的顺序是先确定：

**，投什么物料？

粉体、颗粒、树脂、助剂，不同物料的流动特性不同。

第二，一批投多少？

例如50kg、150kg、300kg，其设备循环方式可能不同。

第三，要求多长时间完成？

10分钟完成和30分钟完成，对输送能力的要求不同。

第四，输送多远？

水平距离和垂直高度直接影响管径、风量和风机选型。

第五，反应釜里面是什么状态？

常压、负压、含溶剂、氮气保护等工况，对进料结构的要求不同。

第六，投完以后允许多少残留？

这是决定是否需要清管、快拆以及特殊结构设计的重要条件。

十五、总结

对于内部含有挥发性溶剂的反应釜，固体粉料投料不能简单理解成：

“安装一台真空上料机，把粉吸进去就可以了。”

真正完整的工程方案应该从：

物料端

→ 无尘投料

→ 负压输送

→ 气固分离

→ 密闭排料

→ 反应釜顶部进料

→ 氮气保护/置换

→ 投料结束

→ 管道清洁

整个过程进行考虑。

其中最关键的几个工程问题通常是：

密闭性、空气进入、粉尘控制、输送稳定性、物料残留和批次清洁。

苏州仕多达智能科技有限公司主要从事真空上料机、负压气力输送、反应釜固体投料装置、无尘投料站及粉体自动化输送系统的设计与制造。对于含挥发性溶剂、需要氮气保护或对物料残留有要求的反应釜投料项目，可根据实际物料参数、投料量、输送距离和反应釜工艺条件进行系统设计。
