一、为什么反应釜吨袋投料需要自动化？

在传统生产方式中，吨袋通常由人工吊装、拆袋，然后通过人工或者简单的提升设备将物料加入反应釜。

这种方式在小规模生产中尚可使用，但当企业需要连续生产、多台反应釜同时生产或者单批次投料量较大时，人工投料的问题会逐渐暴露出来。

1. 粉尘容易扩散

粉体从吨袋出口进入反应釜的过程中，如果采用敞口倒料，细粉很容易产生扬尘。

尤其是粒径较细、堆积密度较低的粉体，人工操作时容易形成明显的粉尘扩散。

2. 人工劳动强度较高

吨袋通常包含数百公斤甚至上千公斤物料。

如果每批物料都需要人工辅助拆袋、转运和投料，不仅劳动强度大，也增加了人员与物料直接接触的机会。

3. 投料节拍不稳定

反应釜生产通常具有明确的工艺时间。

如果上游拆包和输送速度与反应釜需求不匹配，就可能出现：

反应釜等待物料 → 生产节拍下降

或者：

上游集中供料 → 料仓满料 → 输送系统频繁启停

因此，真正合理的自动化方案并不是简单增加一台真空上料机，而是对整个物料流程进行匹配。

二、典型反应釜吨袋自动投料工艺流程

一套完整的系统通常可以按照下面的流程设计：

吨袋上料 → 吨袋拆包机 → 缓存料仓 → 真空上料机 → 输送管道 → 反应釜顶部投料口

如果需要精确控制投料重量，则可以增加：

称重模块 / 计量螺旋 → 反应釜

形成：

吨袋 → 自动拆包 → 缓存 → 计量 → 真空输送 → 反应釜

对于多种原料同时参与反应的工艺，则可以设计多个独立物料储存和输送支路。

三、吨袋拆包机是整个系统的**道工序

吨袋拆包机主要负责解决原料从包装状态进入生产系统的问题。

对于化工粉体自动投料系统，建议优先采用密闭式结构。

典型设备可以包括：

• 吨袋提升装置

• 吨袋定位机构

• 密闭拆包仓

• 自动破袋机构或解带机构

• 拍袋机构

• 下料口

• 除尘接口

• 检修门

• 气动阀门

• 料位检测装置

如果采用解带式吨袋拆包机，则可以在不开割吨袋的情况下完成卸料，同时减少包装袋碎片、刀片等异物进入物料的风险。

对于高附加值粉体，还需要重点考虑吨袋排空率。

网站现有解带式吨袋拆包设备已经采用自动解带、抖袋、空袋回收等设计，并可以与后端真空上料及反应釜投料系统连接。

四、为什么吨袋拆包机后面建议增加缓存料仓？

这是反应釜吨袋自动投料系统设计中非常重要的一点。

很多项目在设计初期只考虑：

吨袋拆包机 → 真空上料机 → 反应釜

实际上，如果吨袋拆包机和反应釜之间的生产节拍差异较大，系统运行会受到明显影响。

增加缓存料仓以后，可以形成一个相对独立的物料缓冲环节。

例如：

吨袋拆包机

↓

缓存料仓

↓

真空上料机

↓

反应釜

这样可以把“原料拆包”和“反应釜用料”两个工序进行解耦。

吨袋拆包机可以提前向缓存料仓补料，而反应釜需要物料时，再由真空上料机进行输送。

五、缓存料仓如何设计？

缓存料仓并不是简单做一个不锈钢料斗。

设计时至少需要考虑以下参数：

1. 有效容积

缓存料仓的容积需要结合：

• 单次投料量

• 反应釜批次

• 真空上料机输送能力

• 吨袋拆包速度

• 物料流动性

• 生产节拍

进行确定。

例如反应釜一次需要500kg物料，缓存料仓不一定必须设计成500kg，也可以根据实际工艺设置一定的缓冲容量。

2. 料位检测

建议配置：

低料位 + 高料位

高料位用于防止继续进料造成料仓满仓。

低料位则可以作为自动补料信号。

形成自动控制逻辑：

低料位 → 启动吨袋拆包补料

高料位 → 停止上游补料

这样可以减少人工观察。

3. 防架桥设计

对于流动性较差的粉体，需要根据物料特性配置：

• 振动器

• 气动助流

• 破拱机构

• 搅拌装置

• 合理锥角

具体采用哪种方式，必须根据粉体流动性确定，而不能所有物料采用同一种结构。

六、真空上料机负责完成远距离密闭输送

缓存料仓中的物料进入真空输送系统后，通过负压将粉体吸入输送管道。

典型流程为：

缓存料仓 → 进料阀 → 输送管道 → 真空上料机 → 气固分离 → 反应釜

真空上料机的核心作用并不是简单“吸料”，而是完成：

负压产生 → 粉体吸入 → 气固分离 → 过滤 → 物料排出

现有真空上料系统通常由真空上料机、罗茨风机、不锈钢输送管道、过滤器及PLC控制系统组成，可用于反应釜及粉体转运场景。

七、反应釜吨袋投料系统为什么适合采用负压输送？

相比开放式机械输送，负压输送**的优势之一是可以让物料在相对封闭的管道内部完成转移。

例如：

缓存料仓

↓负压

粉体输送管道

↓

真空上料机

↓

反应釜

整个输送过程不需要人工接触粉体。

对于化工行业尤其重要。

因为很多粉体不仅容易产生粉尘，而且可能存在：

• 易燃

• 易爆

• 易吸潮

• 有毒

• 腐蚀

• 高纯度要求

等特点。

因此，系统设计不能单纯追求输送速度，还必须同时考虑密封、防静电、防爆、过滤及物料污染控制。

八、真空输送管道如何确定？

管径不能仅根据反应釜进料口尺寸直接确定。

需要综合考虑：

输送量 + 物料堆积密度 + 粒径 + 输送距离 + 垂直高度 + 弯头数量 + 物料流动性 + 工作负压

例如同样要求输送1吨/小时：

一种物料堆积密度可能只有0.3t/m³；

另一种物料可能达到1.2t/m³。

两种物料所需要的气固比、输送速度和管路参数并不完全相同。

因此，在实际工程项目中，应先进行输送能力核算，再确定物料管径和真空风量。

九、反应釜投料端为什么还需要考虑计量？

如果反应釜只是“把物料输送进去”，系统结构相对简单。

但如果工艺要求：

每批投料500kg

或者：

每次投料误差控制在规定范围内

那么就需要增加计量环节。

常见方式包括：

方案一：称重料仓

缓存料仓配置称重模块。

PLC实时读取料仓重量。

达到设定重量后停止进料。

方案二：计量螺旋

通过计量螺旋控制粉体进入输送系统的速度和重量。

适用于需要相对连续稳定供料的场景。

方案三：称重+真空输送

可以先完成称重，再通过真空输送将规定重量的物料送入反应釜。

对于批次式化工生产，这种方案具有较好的工艺适应性。

十、多台反应釜如何共用一套吨袋投料系统？

当一个车间存在多台反应釜时，可以采用：

集中拆包 + 集中缓存 + 多支路输送

例如：

吨袋拆包机

↓

集中缓存料仓

↓

主管道

↓

分配阀

↓

1号反应釜 / 2号反应釜 / 3号反应釜

通过气动阀门和PLC控制不同支路。

如果不同反应釜需要使用不同物料，则不能简单共用一条管道，还需要考虑物料残留和交叉污染问题。

这时可以采用：

• 独立输送管道

• 管道清扫

• 清管程序

• 独立真空上料机

• 分区缓存料仓

等方式解决。

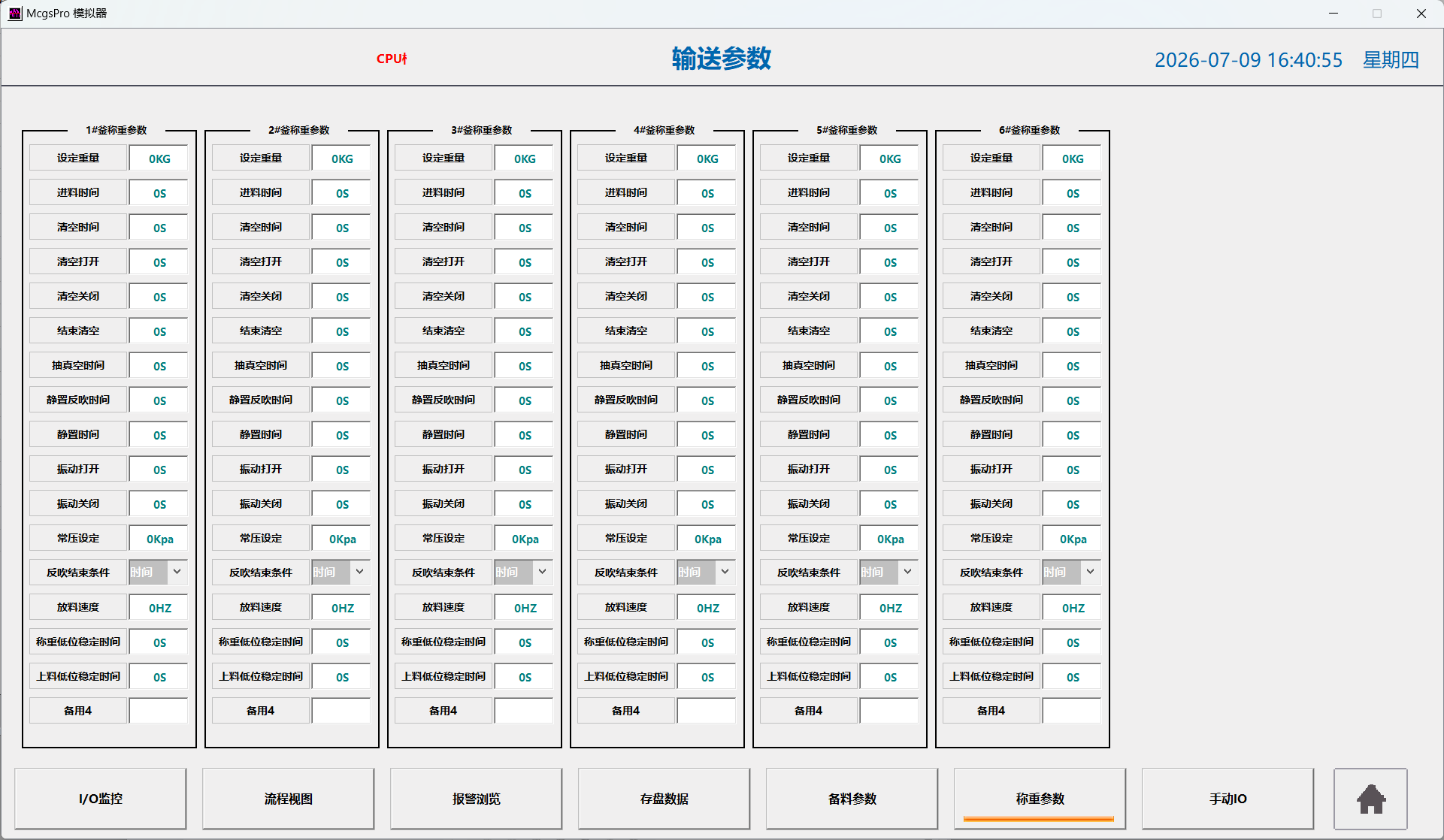

十一、PLC如何控制整个反应釜吨袋投料系统？

自动化系统的核心并不只是“按一下启动按钮”。

比较完整的PLC控制逻辑可以包括：

吨袋拆包控制

检测吨袋是否到位。

确认拆包仓门关闭。

启动拆包机构。

检测物料是否进入缓存料仓。

缓存料仓控制

低料位：

允许上游补料。

高料位：

停止吨袋拆包补料。

真空输送控制

反应釜发出投料请求后：

1. 检查目标料仓状态；

2. 打开对应气动阀；

3. 启动真空源；

4. 建立负压；

5. 打开进料阀；

6. 开始粉体输送；

7. 达到设定重量或料位后停止进料；

8. 关闭物料阀；

9. 延时清管；

10. 系统恢复待机。

这种控制方式比单纯连续运行更加适合批次式反应釜生产。

十二、防爆型反应釜吨袋投料系统需要重点考虑什么？

如果输送的是铝粉、部分有机粉体、树脂粉、煤粉或其他具有粉尘爆炸风险的物料，必须在项目初期进行防爆设计。

重点包括：

1. 电气防爆

包括：

• 电机

• 电磁阀

• 传感器

• 控制柜

• 限位开关

• 现场操作元件

均需要根据危险区域及项目要求选择合适的防爆方案。

2. 静电接地

粉体高速运动容易产生静电。

因此需要对：

• 拆包机

• 料仓

• 输送管道

• 法兰

• 设备机架

等进行可靠接地和等电位连接。

3. 防止粉尘泄漏

防爆系统首先要控制粉尘释放。

因此：

密闭拆包 + 密闭输送 + 密闭投料

往往比单纯增加除尘设备更加重要。

4. 真空源保护

输送系统中的过滤器和气固分离装置需要防止粉体进入真空动力设备。

因此过滤、反吹及安全保护必须作为整体设计考虑。

十三、一个完整的反应釜吨袋自动投料系统可以这样配置

根据不同项目，可以采用如下典型结构：

① 吨袋拆包机

负责吨袋吊装、定位、拆包和卸料。

↓

② 缓存料仓

负责物料储存和生产节拍缓冲。

↓

③ 料位检测

高低料位控制自动补料。

↓

④ 真空上料机

负责粉体负压输送和气固分离。

↓

⑤ 罗茨风机/真空动力源

提供系统所需负压。

↓

⑥ 不锈钢输送管道

连接缓存料仓与反应釜投料端。

↓

⑦ 计量单元

根据工艺要求选择称重料仓或计量螺旋。

↓

⑧ 反应釜固体投料装置

完成最终密闭投料。

↓

⑨ PLC控制系统

完成整套设备的自动联锁和运行管理。

十四、不同生产需求应该采用不同系统结构

并不是所有反应釜吨袋投料项目都需要完全相同的设备。

小批量生产

可以采用：

吨袋拆包机 + 小型缓存料仓 + 真空上料机 + 反应釜

结构简单，投资相对较低。

中等产能生产

可以采用：

吨袋拆包机 + 缓存料仓 + 真空输送 + 称重计量 + 反应釜

重点解决投料精度问题。

多反应釜生产

可以采用：

集中拆包 + 多缓存料仓 + 多支路输送 + PLC集中控制

重点解决多个生产设备之间的物料调度问题。

高自动化生产线

则可以进一步加入：

自动吨袋上料 + 自动拆包 + 自动补料 + 自动称重 + 自动输送 + 自动投料 + 配方管理 + 生产数据记录

形成完整的粉体自动化生产系统。

十五、反应釜吨袋投料系统设计不能只看设备价格

实际项目中，经常出现这样的情况：

客户提出：

“需要一套吨袋拆包机，再配一台真空上料机。”

但真正进入工程设计以后，还需要确定：

• 吨袋规格

• **吨袋重量

• 物料名称

• 堆积密度

• 粒径

• 流动性

• 含水率

• 输送距离

• 垂直高度

• 弯头数量

• 反应釜进料口尺寸

• 单批投料量

• 每小时产能

• 每批生产时间

• 是否需要计量

• 是否需要防爆

• 是否需要304或316L材质

• 是否存在交叉污染要求

只有这些参数明确以后，才能真正确定设备规格。

十六、苏州仕多达智能科技有限公司如何进行系统设计？

苏州仕多达智能科技有限公司并不是简单按照单台设备进行选型，而是根据客户实际工艺，将：

吨袋拆包 → 缓存 → 输送 → 计量 → 投料 → 控制

作为一个完整系统进行设计。

目前公司的产品体系覆盖吨袋拆包机、真空上料机、负压输送系统、缓存料仓、称重配料设备以及反应釜固体投料设备，可根据不同物料和工艺要求进行组合。

对于需要防爆、密闭、无尘及自动计量的化工粉体项目，还可以进一步进行：

物料输送计算 → 管道选型 → 真空源匹配 → 设备结构设计 → PLC控制逻辑 → 三维布局 → 制造安装 → 调试

从而避免出现“设备单台都能工作，但组合以后运行不稳定”的问题。

十七、总结

反应釜吨袋投料自动化的核心，并不是简单购买一台吨袋拆包机或者一台真空上料机。

真正合理的系统应该根据生产工艺形成完整的物料路径：

吨袋 → 自动拆包 → 缓存 → 计量 → 负压输送 → 密闭投料 → 反应釜

其中：

吨袋拆包机解决原料进入系统的问题；

缓存料仓解决生产节拍和物料缓冲问题；

真空上料机解决密闭远距离输送问题；

计量系统解决投料精度问题；

PLC控制系统解决设备之间的自动联锁问题；

防爆与密封设计则解决化工粉体生产过程中的安全与环保问题。

对于需要从人工吨袋投料升级到自动化生产的企业，建议首先确定物料特性、单批投料量、输送距离、反应釜数量及生产节拍，再进行整套系统设计，而不是先确定某一台设备型号。

苏州仕多达智能科技有限公司可根据具体工艺条件，对吨袋拆包、粉体缓存、真空输送、计量及反应釜投料进行整体方案设计。
