反应釜真空投料系统需要多大风机？风量、真空度和管径计算方法

在化工生产过程中，反应釜采用真空方式进行粉体投料，已经成为很多自动化生产线的重要组成部分。

一套典型系统通常包括：

吨袋拆包机

↓

缓存料仓

↓

真空上料机

↓

输送管道

↓

反应釜

↓

罗茨风机

如果系统还需要精准投料，则会增加：

称重料仓 + 螺旋给料机 + PLC控制系统。

很多企业在设计这类系统时，会提出一个非常直接的问题：

反应釜真空投料到底需要多大的罗茨风机？

例如：

7m³/min够不够？

10m³/min够不够？

15m³/min是不是越大越好？

实际上，答案不能只看一个数字。

因为风机选型必须和：

管径、风速、输送量、距离以及物料特性

一起计算。

一、反应釜真空投料系统中的风机有什么作用？

负压气力输送系统中的风机，本质上是整个系统的动力源。

它通过抽取系统内部空气，使输送管道形成负压。

例如：

罗茨风机

↓

抽取空气

↓

管道内部形成负压

↓

物料进入输送管道

↓

空气携带物料移动

↓

物料进入真空上料机

↓

过滤器分离物料和空气

↓

空气进入风机

因此，风机提供的不是“机械推力”，而是通过：

气流 + 压力差

实现粉体输送。

这也是为什么负压输送又被称为：

真空输送。

二、风机选型首先要确定风量

风量是罗茨风机最核心的参数之一。

常见单位：

m³/min

或者：

m³/h。

例如：

10m³/min

换算成小时流量：

10 × 60 = 600m³/h。

但是需要注意：

风量并不等于输送量。

10m³/min表示的是气体流量。

并不是说：

每分钟可以输送10m³粉体。

粉体输送量还与气固比、物料密度以及输送状态有关。

三、管道风速如何计算？

知道风量以后，就可以计算管道中的气流速度。

基本公式：

v = Q / A

其中：

• v——气流速度

• Q——气体体积流量

• A——管道截面积

管道截面积：

A = πD² / 4

因此：

管径越大，同样风量下的气流速度越低。

这就是为什么选择DN76和DN100以后，不能使用完全相同的风量。

四、DN76管道需要多少风量？

假设实际有效内径按照：

76mm

计算。

截面积：

A = π×0.076²÷4

约为：

0.00454m²。

假设系统设计气流速度：

20m/s。

那么理论风量：

Q = 0.00454 × 20

约：

0.0908m³/s。

换算：

0.0908 × 60 ≈ 5.45m³/min。

也就是说，在理想计算条件下，DN76管道达到20m/s气流速度，对应风量约为：

5.5m³/min。

如果设计风速提高到：

25m/s。

所需风量约：

6.8m³/min。

这只是管道风速计算，并不等于最终风机选型。

因为还要考虑系统泄漏、过滤器阻力和压力损失等因素。

五、DN100管道需要多少风量？

按照实际内径：

100mm

计算。

管道截面积：

A = π×0.1²÷4

约：

0.00785m²。

如果设计气流速度：

20m/s。

理论风量：

Q = 0.00785 × 20

约：

0.157m³/s。

换算以后：

约9.42m³/min。

因此：

DN100管道在20m/s风速下，需要约9.4m³/min风量。

如果气流速度提高到：

25m/s。

则需要约：

11.8m³/min。

这也说明：

DN100管道并不是简单地把DN76换成更大的管道就可以。

管径增大以后，需要重新匹配风量。

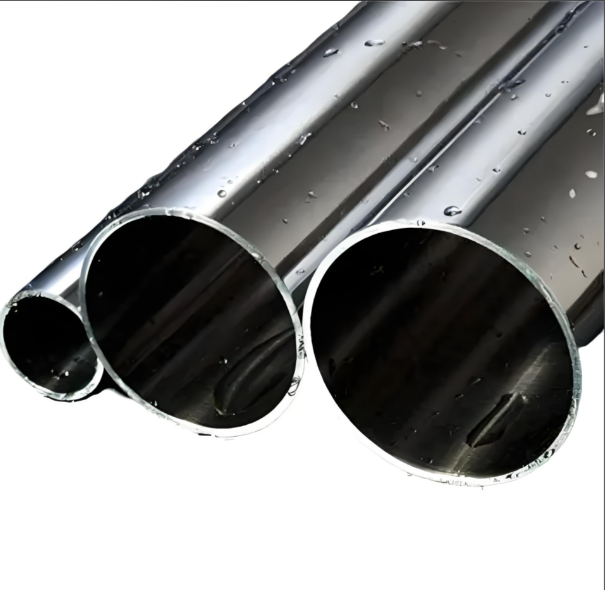

六、DN76与DN100的风量关系

假设两种管道保持相同气流速度。

由于：

管道截面积与直径平方成正比。

因此：

Q100 / Q76 ≈ (100/76)²

约为：

1.73。

也就是说：

在相同气流速度下，DN100所需要的气量大约是DN76的1.7倍。

这就是实际工程中非常重要的一个关系。

如果原系统：

DN76 + 6m³/min

改成：

DN100

却仍然只使用6m³/min风量，那么DN100内部风速就会明显下降。

这可能导致：

物料输送速度不足。

严重情况下可能造成管道积料。

七、风量越大是不是输送能力越高？

并不是无限增加风量就可以提高产能。

当气流速度增加以后，系统压力损失通常也会增加。

同时还可能出现：

• 粉体破碎

• 管道磨损

• 弯头磨损

• 能耗增加

• 粉尘夹带增加

• 过滤器负荷增加

因此真正合理的设计应该是：

在满足物料悬浮和输送要求的前提下，选择合理风速。

这比单纯追求**风量更加重要。

八、不同粉体需要不同输送风速

粉体并没有一个统一的**输送风速。

例如：

较粗颗粒

需要关注：

沉降速度和管道积料。

而：

超细粉体

需要关注：

团聚、过滤器负荷以及过高风速造成的粉尘问题。

另外：

高密度粉体

和：

低密度粉体

的输送特性也完全不同。

所以工程设计不能简单规定：

“所有粉体都按照20m/s输送。”

正确方法应该是根据：

物料粒径、密度、形态、流动性和输送方式

确定合理的设计风速范围。

九、真空度又应该怎么选择？

风量解决的是：

气体流动量。

真空度解决的是：

系统能够提供多大的压力差。

负压系统常见工作范围可能在：

-20～-50kPa

甚至根据具体系统进一步确定。

但也不能认为：

真空度越高越好。

如果系统只需要：

-30kPa

就能够稳定输送。

没有必要为了追求：

-45kPa

甚至更高真空度而增加不必要的风机负荷。

因此：

风量 + 真空度

必须同时满足要求。

十、为什么长距离输送需要更高的真空能力？

假设：

水平输送5m

和：

水平输送50m。

即使输送量完全相同，后者的管道压力损失也会明显增加。

同时，如果存在：

10m垂直提升

那么系统还需要考虑物料提升过程。

此外：

90°弯头

也会产生额外阻力。

因此系统总压力损失可以理解为：

直管损失 + 弯头损失 + 阀门损失 + 设备损失 + 过滤器损失

等多个部分。

最终需要根据计算结果确定风机工作点。

十一、过滤器阻力也会影响风机选型

反应釜真空投料系统中，真空上料机内部通常设置过滤器。

粉体进入料仓以后：

粉体留在料仓

而：

空气通过过滤器进入真空管路。

如果过滤器阻力较大：

风机需要提供更大的压力差。

尤其是：

超细粉体

更容易增加滤芯表面负荷。

因此，风机选型不能只计算输送管道。

必须把：

过滤器压降

也计算进去。

十二、为什么罗茨风机通常需要配变频器？

实际生产中，物料状态可能发生变化。

例如：

空载

和：

满负荷输送

所需要的气量并不完全相同。

采用变频控制以后，可以根据实际生产状态调节风机转速。

这样可以：

减少无效能耗。

同时也可以在一定范围内调节：

输送风量。

对于多个生产设备共用真空源的项目，变频控制尤其具有实际价值。

十三、两台真空上料机能不能共用一台罗茨风机？

可以，但需要合理设计。

例如：

1台11kW罗茨风机

↓

真空主管道

↓

A真空上料机

↓

B真空上料机

通过气动阀进行切换。

如果两台设备不同时工作，就可以共用一个真空源。

这种方案可以降低：

设备数量和投资成本。

但是如果要求：

两台设备同时吸料

那么就必须按照两台设备同时运行的**风量进行核算。

十四、为什么反应釜自动投料经常采用“一台风机，多台上料机”？

在实际生产线上，经常存在：

多个反应釜

或者：

多个投料点。

如果所有投料点并不是同时运行，那么可以采用：

集中真空源。

例如：

1台罗茨风机

↓

真空主管道

↓

A上料机

B上料机

C上料机

通过自动阀门进行切换。

这种方案可以提高真空源利用率。

但是必须通过控制系统实现：

互锁。

避免多个设备同时打开造成风量不足。

十五、反应釜真空投料系统的风机选型流程

完整选型可以按照以下步骤进行。

**步：确定物料

获取：

堆积密度、粒径、流动性。

第二步：确定产能

例如：

500kg/h

1t/h

2t/h。

第三步：确定管径

例如：

DN76

或者：

DN100。

第四步：确定设计风速

根据物料特性确定合理范围。

第五步：计算理论风量

使用：

Q = A × v

进行初步计算。

第六步：计算系统压力损失

包括：

直管、弯头、阀门、过滤器以及设备阻力。

第七步：确定工作真空度

根据系统实际压力损失确定。

第八步：选择罗茨风机

最终根据：

风量 + 真空度

确定风机规格。

十六、一个简单的DN100工程计算示例

假设某反应釜粉体输送项目：

物料输送量：1t/h

水平距离：15m

垂直高度：10m

管径：DN100

弯头：3个

初步按照：

20～25m/s

的气流速度进行工程核算。

DN100管道截面积约：

0.00785m²。

20m/s对应：

约9.4m³/min。

25m/s对应：

约11.8m³/min。

因此，可以初步将风量范围理解为：

约9～12m³/min。

然后再根据：

15m水平距离 + 10m垂直提升 + 3个弯头 + 过滤器阻力 + 设备阻力

计算实际系统压力损失。

最终再选择能够在目标真空度下稳定提供所需风量的罗茨风机。

注意：

9～12m³/min只是初步气量计算，并不是最终风机型号。

十七、为什么不能只按照“吨位”选择罗茨风机？

这是工程设计中非常常见的误区。

例如两个项目：

项目A

1t/h

水平：

5m

垂直：

5m

项目B

1t/h

水平：

50m

垂直：

20m

两者输送量相同。

但是：

系统压力损失完全不同。

所以两套系统最终选择的风机可能完全不同。

因此：

罗茨风机不是按照“每吨粉体配多少风量”简单确定的。

而应该根据完整输送工况确定。

十八、反应釜真空投料系统如何实现稳定运行？

一套稳定系统至少需要把下面几个参数匹配起来：

物料

↓

输送量

↓

管径

↓

风速

↓

风量

↓

真空度

↓

过滤面积

↓

罗茨风机

↓

真空上料机

如果其中某一个参数明显不匹配，就可能出现：

吸料慢

输送不稳定

管道积料

滤芯堵塞

风机超负荷

等问题。

所以，系统设计一定要从整体角度考虑。

十九、仕多达反应釜真空投料系统的工程设计

苏州仕多达智能科技有限公司在设计反应釜固体投料装置时，会根据具体项目的：

物料 + 产能 + 输送距离 + 高度 + 管径 + 投料方式

进行系统计算。

根据项目实际情况，可以组合：

吨袋拆包机

↓

真空上料机

↓

罗茨风机

↓

输送管道

↓

称重料仓

↓

螺旋给料机

↓

反应釜

如果属于特殊粉体，还可以根据工艺要求考虑：

防爆设计

静电接地

氮气保护

氮气反吹

自动联锁

等功能。

最终形成完整的反应釜自动投料系统。

二十、结语

反应釜真空投料系统中，罗茨风机并不是越大越好。

真正合理的设计应该建立在：

风量 + 真空度 + 管径 + 风速 + 压力损失

几个核心参数的匹配基础上。

其中：

DN76

适合很多中小型粉体输送系统。

DN100

则适用于更高输送量或者更复杂的输送工况，但需要匹配更大的气量。

最终风机选型不能简单根据：

“1吨/小时配多少千瓦”

来判断。

而应该根据实际项目的：

物料特性、输送距离、垂直高度、管道规格、弯头数量、过滤器阻力以及目标产能

进行完整核算。

苏州仕多达智能科技有限公司可针对不同反应釜粉体投料工艺，进行真空上料机、罗茨风机、输送管道、计量料仓及自动控制系统的整体设计。
