在粉体真空输送系统中,输送管道看起来只是连接设备的“不锈钢管”。
实际上,管径是决定系统能否稳定运行的核心参数之一。
管径选择不合理,可能出现:
吸料慢、产能不足、粉体沉降、频繁堵管、真空度异常、风机负荷增加、过滤器压差升高。
所以,在设计负压气力输送系统时,不能简单地问:
“2吨/小时应该用多大的管?”
因为同样是2吨/小时:
物料堆积密度不同;
粒径不同;
输送距离不同;
高度不同;
弯头数量不同;
最终所需要的管径可能完全不同。
真正合理的选型方法应该是:
物料参数 → 输送能力 → 输送距离 → 气量 → 输送速度 → 管径 → 真空源
进行系统匹配。

负压气力输送利用真空源在管道内部建立负压。
例如:
真空泵/罗茨风机
↓
产生负压
↓
输送管道
↓
吸料口
当管道内部压力低于环境压力以后,外界空气会进入吸料口。
如果吸料口同时连接粉体物料,空气流动就会带动物料进入管道。
最终形成:
空气 + 粉体
组成的气固两相流。
物料在气流带动下向真空上料机方向运动。
因此,管径的核心作用之一,就是决定:
同样的气量通过管道时,气流速度是多少。
管道内气流速度可以通过下面的基本关系进行理解:
Q = A × V
其中:
Q——气体体积流量;
A——管道截面积;
V——管道内平均气流速度。
圆形管道截面积为:
A = πD²/4
所以:
V = 4Q/(πD²)
这条公式非常重要。
因为它直接说明:
管径增加以后,在气量不变的情况下,气流速度会下降。
例如同样的风量:
如果从DN76换成DN100,
截面积明显增加,
气流速度就会下降。
因此:
大管径并不等于一定更好。

如果管径过小,为了满足输送要求,就需要更高的气流速度。
这样可能产生:
管道压降增加;
风机负荷增加;
粉体磨损增加;
管道磨损增加;
弯头冲击增加;
过滤器负荷增加;
能耗提高。
对于一些脆性粉体,还可能造成粉体破碎或者粒度变化。
因此管径过小同样不是理想方案。
这正是粉体输送设计中最容易被忽略的问题。
如果管径过大:
同样风量 → 管道截面积变大 → 气流速度下降。
当气流速度不足以稳定携带粉体时,就可能出现:
粉体沉降 → 局部堆积 → 管道截面缩小 → 压降增加 → 最终堵管。
所以负压气力输送的管径设计实际上是在寻找一个平衡:
速度不能太低,也不能盲目太高。
需要注意:
不同厂家管道实际内径可能存在差异。
因此工程计算应该采用实际有效内径,而不是只看公称直径。
以下为常见工程规格的选型思路。
适合:
小产能
短距离
小型粉体输送
小型实验设备
少量间歇投料
优点:
管道体积小、安装方便。
缺点:
输送能力有限,对物料流动性和粒径更加敏感。
如果目标产能较高或者输送距离较长,不建议盲目采用DN50。
DN65属于中小型粉体输送管径。
适合:
中小产能;
短距离输送;
细粉物料;
小型反应釜投料;
小型真空上料机。
但如果输送距离已经达到几十米,并且要求较高产能,就需要重新校核。
DN76是很多粉体真空输送项目中比较常见的规格。
它在:
管径、风量、输送能力、安装尺寸
之间具有比较好的平衡。
例如某些:
1~3t/h级别
的粉体输送项目,就可能采用DN76或接近规格的管道。
但这里必须强调:
DN76不是固定对应某一个产能。
例如:
2t/h粉煤灰和2t/h高密度晶体粉末,所需要的系统参数就可能完全不同。
DN100是工业粉体输送中比较常见的大规格。
适合:
较高产能;
中长距离;
较高堆积密度粉体;
多弯头系统;
大型真空上料机;
多台设备并联系统。
例如一些:
2~7t/h级别
的项目,就可能采用DN100附近规格。
但仍然需要根据具体物料和气量进行校核。
如果系统具有:
高产能;
长距离;
较高输送浓度;
大型料仓;
多台设备;
连续输送;
就可以考虑DN125或者更大规格。
但是管径扩大以后,需要同步检查:
真空源气量是否足够。
如果只是把管道从DN100扩大到DN125,而真空源气量没有增加,管道内平均气速反而可能下降。
因此:
管径和风量必须配套设计。
假设某系统实际气量:
10m³/min
换算成:
0.1667m³/s
如果实际管道内径约为:
76mm
则截面积约为:
0.00454m²
理论平均气流速度:
V = 0.1667 / 0.00454 ≈ 36.7m/s
如果换成实际内径约:
102mm
截面积约:
0.00817m²
同样气量下:
V ≈ 20.4m/s
可以非常直观地看到:
管径增大以后,气流速度明显下降。
这就是为什么不能单独看风机风量或者单独看管径。
很多客户喜欢直接问:
“粉体输送速度是不是30m/s?”
实际上没有一个适用于所有物料的固定值。
因为不同物料存在很大的差异。
需要综合考虑:
粒径
密度
形状
流动性
含水率
可磨蚀性
目标产能
输送距离
气固比
输送方式
因此工程设计中通常采用一个合理的速度范围进行初步计算,然后通过系统阻力和实际输送状态进行校核。
粉体气力输送中一个重要概念就是:
气固比。
简单理解就是:
单位质量物料对应的输送空气量。
气固比过低:
可能导致物料浓度过高,增加堵管风险。
气固比过高:
可能导致:
能耗增加;
气速过高;
粉体磨损;
过滤器负荷增加。
因此设计时需要在:
输送稳定性和能源消耗
之间取得平衡。

这是非常关键的一个因素。
假设:
项目A:
水平10m,提升3m。
项目B:
水平100m,提升4m。
即使两者要求相同产能,也不能直接使用相同的设计参数。
因为长距离系统会增加:
沿程压力损失。
同时还要考虑:
弯头局部阻力。
所以输送距离增加以后,通常需要重新校核:
管径
气量
真空度
风机功率
物料输送速度
物料向上提升时,需要克服重力影响。
例如:
水平20m + 垂直7m
和:
水平20m + 垂直1m
所需要的输送条件并不一样。
尤其是高位反应釜、塔顶料仓、楼层之间的输送,需要重点计算垂直段的影响。
气固两相流经过弯头时,气流方向发生变化。
粉体由于惯性,会继续沿原来的运动方向运动。
因此弯头区域会产生额外阻力。
特别是:
90°短半径弯头
通常比:
大半径弯头
更加不利。
所以粉体气力输送工程中经常采用:
R900、R1000甚至更大半径弯头。
具体半径需要根据管径和现场布局确定。
长距离输送系统的堵管原因通常不是单一因素。
可能包括:
导致速度不足。
导致压降过大。
无法维持稳定输送速度。
气固比不足。
容易形成团聚。
局部阻力增加。
管道内残留物料没有及时清空。
因此长距离系统特别需要设计:
清管程序。
假设设备吸料结束后,输送管道内还残留大量粉体。
如果直接停机:
这些物料可能沉积在管道低点。
下一次启动时,就可能出现:
局部积料 → 堵管 → 真空度异常。
因此可以在每个输送周期结束后进行:
短时间清管。
利用高速气流将管道中的残余物料带走。
对于间歇式真空上料机,这个步骤尤其重要。
某粉煤灰输送项目:
**物料:**粉煤灰
**堆积密度:**约0.4~0.5t/m³
**水平距离:**约100m
**垂直高度:**约3~4m
**吸料方式:**人工吸料枪
**物料管道:**DN76
**真空管道:**DN102
**罗茨风机:**约18.5kW
**风量:**约16m³/min
**工作负压:**约-45kPa
这种项目的关键不是单纯增加风机功率,而是:
管径 + 风量 + 真空度 + 输送浓度 + 吸料方式
整体匹配。
尤其是100m长距离输送,需要重点关注:
沿程阻力和停机清管。
某粉体项目:
**物料堆积密度:**0.6~0.8t/m³
**粒度:**150~300目
**水平距离:**约20m
**垂直高度:**约7m
**目标产能:**2t/h以上
该项目属于:
中短距离 + 中等产能 + 细粉
工况。
如果采用DN100管道,需要重点校核实际气流速度。
同时还需要考虑:
吸料时间 + 清管时间 + 卸料时间
对最终小时产能的影响。
这说明:
设备额定容积并不等于最终小时产能。

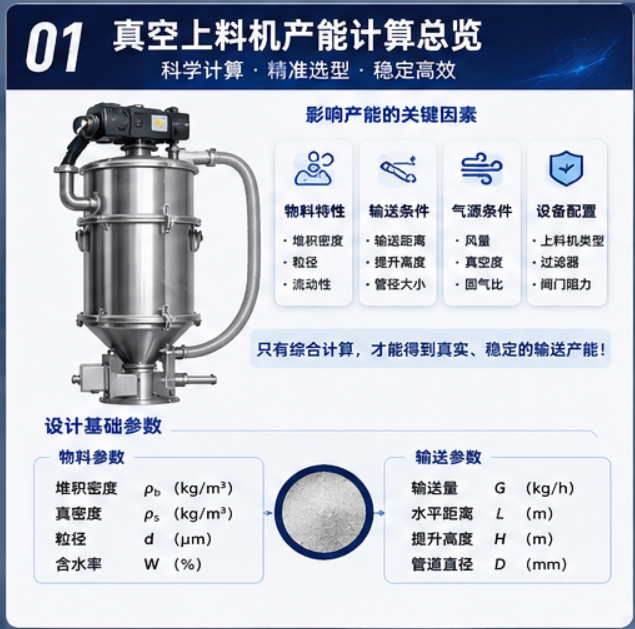

对于间歇式真空上料机,可以通过一个输送周期进行估算。
假设:
吸料时间 = T₁
清管时间 = T₂
卸料时间 = T₃
那么:
单周期时间 = T₁ + T₂ + T₃
如果单周期实际输送物料质量为:
M
则理论平均输送能力可以理解为:
Q ≈ M / T × 3600
其中:
T为单周期时间,单位秒。
例如:
单周期总时间50秒,
每周期输送约30kg。
那么理论平均产能:
30 ÷ 50 × 3600 ≈ 2160kg/h
即:
约2.16t/h。
实际产能还需要考虑:
物料流动性;
吸料效率;
料仓有效容积;
过滤器状态;
管道残留;
操作工况。
这是设备选型时很容易误解的问题。
真空上料机标称:
250L
通常代表设备的几何容积等级。
实际运行时不能简单按照:
250L × 堆积密度
直接计算单周期输送量。
因为设备内部需要考虑:
高料位
低料位
过滤器空间
气流空间
安全余量
卸料残留
所以实际有效装料量会低于理论几何容积。
可以把两者理解为:
管径决定气流通道。
真空源提供气流动力。
例如:
管径扩大,
需要更大的气量才能维持相同气流速度。
如果只增加管径而不增加气量:
输送速度可能下降。
反过来:
如果风量很大而管径太小:
气速可能过高,压力损失增加。
所以工程设计应该避免:
大管小风
或者:
小管大风。
例如:
-40kPa
表示系统相对于大气压力具有一定的负压。
提高到:
-45kPa
意味着理论上可以提供更大的压差。
但是实际输送能力并不是简单按照:
45/40 = 1.125
来增加。
因为粉体输送系统还受到:
管道阻力
风量
物料浓度
弯头
过滤器
真空源特性
影响。
因此:
真空度只是系统设计参数之一。
可以从以下几个方面判断。
不能太低,也不能盲目过高。
风机需要有足够的压力余量。
不能只看空管气流速度。
特别关注低速段和水平管道。
不能为了提高产能无限增加风机功率。
实际连续运行稳定性比理论计算值更重要。
化工粉体输送通常需要根据物料特性选择管道材质。
常见材料包括:
304不锈钢
适合一般粉体。
316L不锈钢
适合对耐腐蚀性要求较高的化工物料。
对于特殊腐蚀性介质,还需要根据实际化学性质进行材料选择。
如果项目存在防静电要求,还需要考虑:
管道接地和导电连续性。
粉体在管道内高速运动时,会产生摩擦和静电。
如果静电无法有效释放,可能产生静电积累。
对于存在可燃粉尘或者特殊化工环境的项目,这一点尤其重要。
因此系统设计时需要关注:
设备接地 + 管道接地 + 法兰跨接 + 电气接地
并结合项目实际安全要求进行设计。
错误。
必须结合物料和距离。
错误。
速度不足同样会堵管。
错误。
过大可能增加能耗和磨损。
错误。
垂直高度和弯头也很重要。
错误。
真正运行时存在气固两相流。
间歇式系统尤其容易因此产生堵管问题。
可以建立一个初步判断逻辑:
**步:确定物料
↓
第二步:确定堆积密度
↓
第三步:确定粒径
↓
第四步:确定目标产能
↓
第五步:确定水平距离
↓
第六步:确定垂直高度
↓
第七步:统计弯头数量
↓
第八步:选择初始管径
↓
第九步:计算气流速度
↓
第十步:计算系统阻力
↓
第十一步:匹配真空源
↓
第十二步:通过实际工况校核
这才是一套比较完整的工程选型流程。
以下仅作为工程前期估算思路,不能替代针对具体物料的正式设计计算:
| 管径 | 常见应用方向 |
|---|---|
| DN50 | 小型、短距离、低产能 |
| DN65 | 小中型粉体输送 |
| DN76 | 中小型工业粉体输送 |
| DN100 | 中高产能、中长距离 |
| DN125 | 高产能、长距离或大型系统 |
| DN150及以上 | 大产能、特殊工业输送 |
需要再次强调:
以上不能理解为“某个管径固定对应某个吨位”。
真正工程设计必须结合物料和系统参数。
粉体是一种非常复杂的散料。
即使两个物料:
堆积密度一样
粒径一样
实际输送性能也可能完全不同。
因为还存在:
粉体形状
表面能
流动性
团聚性
含水率
静电
摩擦系数
等因素。
所以对于:
高产能、长距离、特殊粉体
**进行实际物料测试。
真正专业的设计,不是告诉客户:
“DN100肯定可以。”
而应该告诉客户:
为什么选择DN100。
例如:
物料堆积密度:
0.6~0.8t/m³
粒度:
150~300目
水平距离:
20m
垂直高度:
7m
目标产能:
2t/h
然后进一步计算:
输送气量
↓
管道实际内径
↓
平均气流速度
↓
沿程压力损失
↓
弯头局部损失
↓
过滤器阻力
↓
真空上料机阻力
↓
真空源工作点
最终确定:
管径 + 风量 + 真空度 + 风机功率。
这才是工程设计。
针对化工、新能源、食品、医药及新材料粉体输送项目,可以根据:
物料参数
输送距离
目标产能
设备接口
现场高度
防爆要求
进行系统设计。
设备可以根据工艺配置:
间歇式真空上料机
连续式真空上料机
并联式真空上料机
无尘投料站
吨袋拆包机
储料仓
称重料仓
脉冲反吹系统
罗茨风机
真空泵
不锈钢输送管道
PLC自动控制系统
形成完整的:
粉体负压气力输送系统。
粉体负压气力输送的管径选择,看似只是一个DN数字,实际上背后包含的是整个系统的工程平衡。
DN76不一定小。
DN100不一定合适。
DN125也不一定更好。
真正决定管径的,是:
物料 + 产能 + 距离 + 高度 + 弯头 + 风量 + 真空度 + 输送速度。
对于粉体真空输送项目,最合理的方法不是先问:
“用多大的管?”
而是先确定:
“我要输送什么物料、输送多少、输送多远、提升多高?”
然后再通过计算确定管径和真空源。
这也是粉体负压气力输送系统能够长期稳定运行的基础。
有可能,但不能仅根据产能判断。需要结合物料密度、粒径、输送距离、提升高度、弯头数量和真空源进行计算。
不一定。DN100在相同气量下气流速度会低于DN76。如果真空源气量没有同步匹配,扩大管径反而可能造成输送速度不足。
一般粉体项目可以考虑304不锈钢。对于腐蚀性较强的化工物料,可根据介质特性考虑316L或其他适用材料。
100米属于需要认真进行系统计算的长距离项目。需要重点考虑沿程阻力、弯头数量、物料沉降、风量、真空度以及停机清管。
常见原因包括管径与风量不匹配、气流速度不足、物料浓度过高、物料流动性差、弯头过多以及停机后管道残料沉积等。
