一、什么是粉体气力输送系统？

粉体气力输送系统是利用空气作为输送介质，通过压力差形成气流，将粉体物料从一个位置输送到另一个位置的自动化输送设备。

相比传统：

• 人工搬运；

• 螺旋输送；

• 斗式提升；

气力输送具有：

• 密闭输送；

• 自动化程度高；

• 布局灵活；

• 输送距离远；

• 粉尘污染小；

等特点。

目前已经广泛应用于：

化工行业

例如：

• 树脂粉；

• PVC；

• 添加剂；

• 催化剂。

新能源行业

例如：

• 磷酸铁锂；

• 三元材料；

• 石墨粉；

• 碳酸锂。

食品行业

例如：

• 面粉；

• 淀粉；

• 奶粉；

• 食品添加剂。

医药行业

例如：

• 原料药；

• 中间体；

• 粉体辅料。

二、粉体气力输送系统有哪些形式？

根据输送压力不同，主要分为：

1、负压真空输送系统

工作方式：

利用真空设备产生负压。

物料在大气压力作用下进入输送管道。

流程：

物料端

↓

吸料管

↓

真空上料机

↓

接收设备

特点：

优点：

• 系统安全；

• 不易泄漏；

• 适合粉尘物料；

• 方便多点吸料。

缺点：

输送距离和高度受到真空度限制。

适合：

化工；

新能源；

食品；

医药行业。

2、正压气力输送系统

利用压缩空气推动物料输送。

特点：

输送距离较远。

适用于：

大型集中输送系统。

3、混合式输送系统

结合：

正压推动；

负压吸料。

用于：

复杂生产线。

三、粉体气力输送系统设计**步：分析物料性质

很多输送失败案例，并不是设备质量问题，而是前期物料分析不足。

设计前必须确认：

1、物料密度

堆积密度影响：

• 输送速度；

• 管径大小；

• 风量需求。

例如：

轻质粉体：

0.2～0.5t/m³

普通粉体：

0.5～1.0t/m³

高密度粉体：

1.2t/m³

密度越高：

需要更大的输送动力。

2、粒径大小

粉体粒径：

直接影响：

• 流动性；

• 过滤选择；

• 输送速度。

例如：

400目粉体：

需要更高过滤精度。

3、流动性能

粉体流动性分为：

良好流动：

例如：

盐类、砂糖。

一般流动：

例如：

部分化工粉。

较差流动：

例如：

超细粉、吸潮粉。

流动差的物料：

需要增加：

• 振动助流；

• 破拱装置；

• 搅拌机构。

4、物料特殊性质

需要确认：

是否：

• 吸潮；

• 腐蚀；

• 易氧化；

• 易燃爆。

影响：

设备材质；

过滤形式；

防爆设计。

四、第二步：确定输送能力

粉体气力输送系统设计核心参数：

输送量

单位：

kg/h

或：

t/h

例如：

客户要求：

输送磷酸铁锂：

5吨/h。

系统需要根据：

物料性质；

距离；

高度；

运行时间；

确定设备。

五、第三步：计算输送距离

输送距离包括：

水平距离

例如：

20米。

垂直提升高度

例如：

10米。

弯头数量

例如：

5个90°弯头。

这些都会增加：

系统阻力。

六、第四步：输送管径设计

管径是气力输送系统的重要参数。

常用规格：

DN50

DN65

DN76

DN102

DN125

DN150

经验选择：

DN50

适合：

小流量输送。

DN76

适合：

1-3吨/h。

DN102

适合：

3-8吨/h。

DN150以上

适合：

大产量系统。

管径过小：

导致：

• 压力损失增加；

• 输送速度下降；

• 管道堵塞。

管径过大：

导致：

• 气流速度降低；

• 物料沉积。

因此需要综合计算。

七、第五步：确定风量和真空压力

真空输送系统核心动力：

真空源。

常见设备：

真空泵

适合：

小型系统。

罗茨风机

适合：

工业连续输送。

水环真空泵

适合：

化工生产。

常用负压范围：

-30kPa

至

-60kPa。

距离越远：

所需负压越高。

八、第六步：选择过滤系统

粉体输送过程中：

空气需要经过过滤。

过滤器作用：

阻挡粉尘；

保护真空设备。

常见过滤材料：

PTFE覆膜滤芯

特点：

• 精度高；

• 易清灰；

• 适合超细粉。

聚酯纤维滤芯

特点：

经济耐用。

不锈钢烧结滤芯

适合：

高温或特殊环境。

九、第七步：确定输送设备结构

根据产量：

间歇式真空上料机

工作：

吸料

↓

停止

↓

卸料

适合：

中小产量。

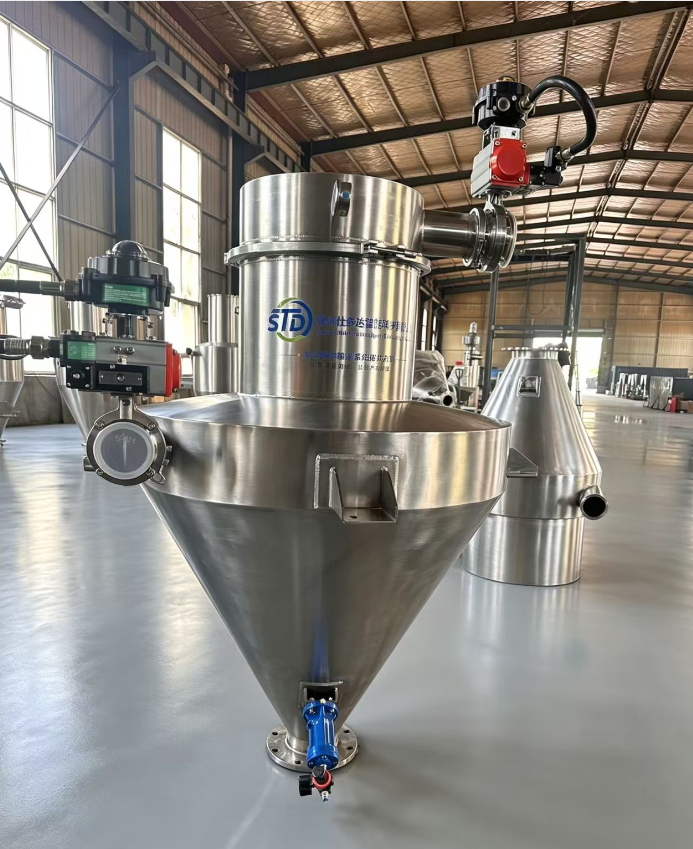

连续式真空上料机

工作：

吸料；

卸料；

反吹；

同步运行。

适合：

连续生产。

例如：

STD-600DB-250LX系列。

十、粉体气力输送系统典型设计案例

项目：

硫酸锂粉体输送系统

物料：

硫酸锂

参数：

堆积密度：

约1.0t/m³

输送距离：

水平20米

提升：

15米

产量：

6吨/h

系统设计：

采用：

2台STD-600DB并联。

配置：

DN102输送管道。

动力：

罗茨风机。

输送方式：

负压连续输送。

工作流程：

吨袋拆包

↓

缓存料仓

↓

真空输送

↓

称重料仓

↓

生产设备

十一、粉体气力输送系统常见设计错误

错误一：

只看设备大小，不看物料。

结果：

输送能力不足。

错误二：

管径选择过小。

结果：

压力损失增加。

错误三：

过滤面积不足。

结果：

滤芯频繁堵塞。

错误四：

忽略物料特殊性。

例如：

易燃粉体没有防爆设计。

十二、智能化粉体输送的发展趋势

未来粉体输送系统将向：

自动化

自动：

启动；

补料；

报警。

智能化

实时监控：

压力；

流量；

产能。

集成化

形成：

拆包；

输送；

计量；

投料；

一体化生产线。

十三、苏州仕多达粉体气力输送系统解决方案

苏州仕多达智能科技有限公司专注于：

粉体真空输送设备；

自动投料系统；

吨袋拆包设备。

提供：

• 粉体气力输送系统设计；

• 真空上料机选型；

• 化工粉料输送方案；

• 新能源材料输送方案；

• 反应釜自动投料系统。

根据：

物料参数；

生产能力；

输送距离；

工艺要求；

进行专业设计。

结语

粉体气力输送系统并不是简单选择一台真空上料机，而是一项综合性的系统工程。

合理设计必须从：

物料性质分析；

输送能力确定；

管径计算；

风量压力匹配；

设备结构选择；

自动控制设计；

多个方面综合考虑。

只有系统匹配合理，才能实现：

稳定输送；

低能耗运行；

减少维护；

提高生产效率。

随着化工、新能源和新材料产业不断发展，粉体气力输送技术将在自动化生产中发挥越来越重要的作用。
