前言

在精细化工、新能源、树脂、橡胶助剂、食品添加剂、医药中间体等行业，固体粉料投料一直是生产过程中劳动强度最高、粉尘污染最严重的工序之一。

传统人工投料不仅效率低，而且容易出现配料误差、扬尘污染、物料浪费及安全风险。随着智能制造的发展，越来越多企业开始采用反应釜固体投料装置，利用自动化设备代替人工，实现从拆袋、输送、计量到投料的全流程自动控制。

现代反应釜固体投料装置已经不仅是一台设备，而是一套集机械、电气、自动控制、信息化于一体的智能投料系统。

一、什么是反应釜固体投料装置？

反应釜固体投料装置是将袋装或吨袋粉体物料，通过自动拆包、密闭输送、精确计量和自动投料送入反应釜的系统。

整套系统可根据工艺要求实现：

• 自动拆包

• 自动除尘

• 自动输送

• 自动计量

• 自动投料

• 自动记录生产数据

• 自动报警

• 自动清灰

真正实现无人化或少人化生产。

二、系统组成

一套完整系统通常包括：

吨袋拆包机      │      ▼无尘投料站      │      ▼真空上料机      │      ▼计量料仓      │      ▼螺旋计量机      │      ▼反应釜

根据不同工艺，还可以配置：

• 自动配料系统

• 自动称重系统

• 自动取样装置

• 金属检测器

• 振动筛

• 永磁除铁器

• PLC控制柜

• MES通讯模块

• SCADA监控系统

三、自动投料工作流程

**步：物料进入系统

物料来源通常有两种：

方式一：小袋包装

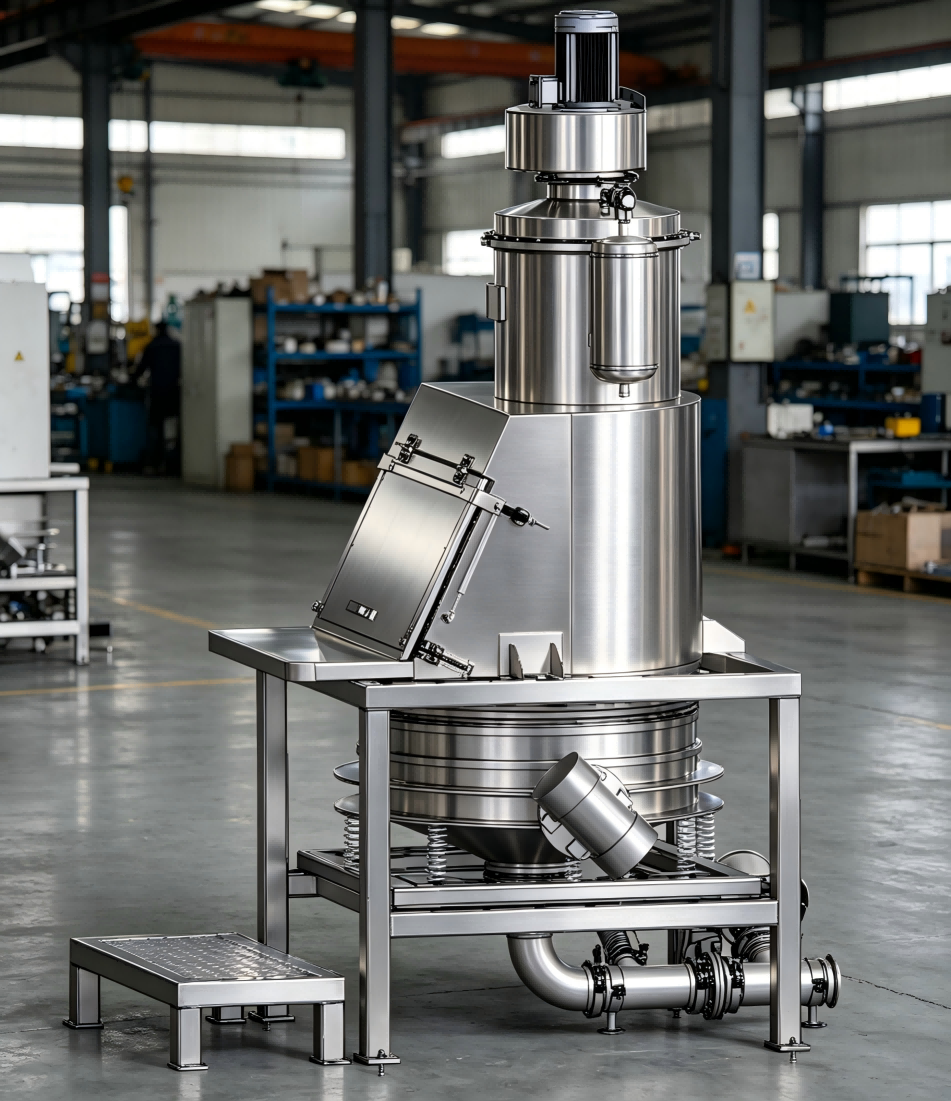

操作人员将25kg或50kg包装袋放入无尘投料站。

除尘系统同步运行。

粉尘立即被吸走。

方式二：吨袋包装

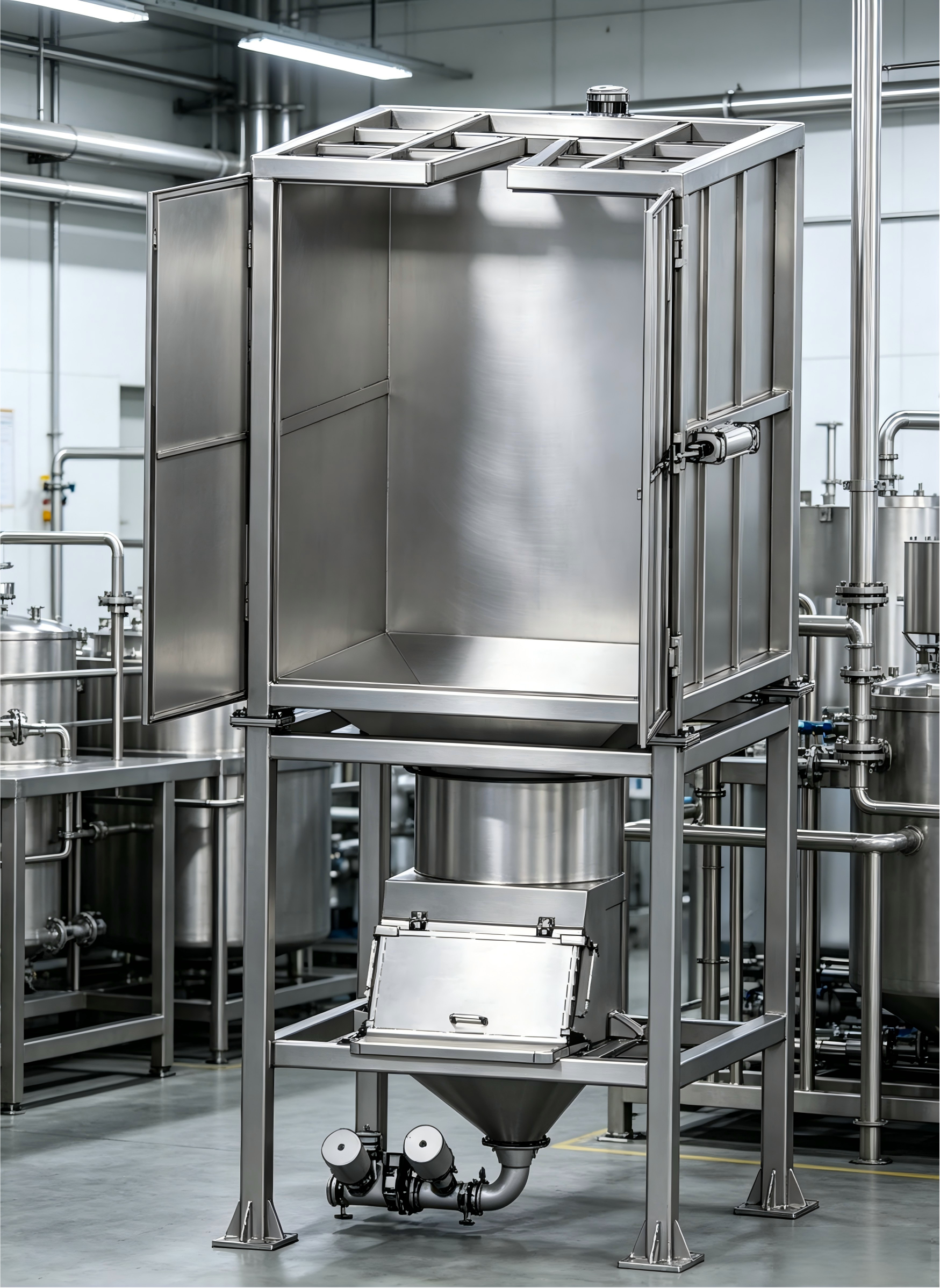

吨袋由电动葫芦吊入吨袋拆包机。

随后：

自动夹袋

自动定位

自动破袋

自动卸料

空袋自动回收。

第二步：真空输送

PLC发出吸料指令。

真空风机启动。

形成：

-35~-50kPa

稳定负压。

物料进入：

不锈钢输送管道。

经过：

R900大半径弯头。

降低磨损。

最后进入：

真空料仓。

第三步：自动过滤

物料进入真空料斗后：

空气通过：

PTFE覆膜滤芯。

粉体被拦截。

PLC控制：

脉冲反吹。

保持过滤效率稳定。

第四步：自动计量

料仓安装高精度称重模块。

PLC实时采集重量。

根据工艺配方：

自动控制：

• 螺旋喂料机

• 气动蝶阀

• 旋转卸料阀

实现稳定下料。

第五步：自动投料

当达到设定重量：

PLC自动打开：

反应釜进料阀。

物料进入：

反应釜。

随后：

自动关闭。

进入下一批次。

整个过程无需人工干预。

四、PLC控制系统功能

现代自动投料系统通常具备以下功能：

自动运行

根据配方自动执行投料流程。

配方管理

支持多种产品配方切换。

权限管理

不同操作人员设置不同权限。

数据记录

记录：

• 投料时间

• 投料重量

• 批次号

• 操作记录

方便质量追溯。

报警功能

出现以下情况自动报警：

• 缺料

• 堵管

• 滤芯堵塞

• 风压不足

• 电机过载

• 阀门故障

提高系统可靠性。

五、自动投料系统优势

相比传统人工方式，自动投料系统具有以下优势：

六、典型应用行业

该系统广泛应用于：

精细化工

• 树脂

• 助剂

• 染料

• 催化剂

新能源

• 碳酸锂

• 硫酸锂

• 磷酸铁锂

• 石墨

食品行业

• 面粉

• 淀粉

• 奶粉

• 糖粉

医药行业

• 原料药

• 中间体

• 辅料

橡塑行业

• PVC树脂

• PE粉料

• EVA粉末

• 橡胶助剂

七、设备选型要点

建议提供以下参数：

• 物料名称；

• 堆积密度；

• 粒径；

• 含水率；

• 流动性；

• 每小时产量；

• 水平输送距离；

• 垂直提升高度；

• 投料方式（小袋或吨袋）；

• 是否需要称重；

• 是否需要氮气保护；

• 是否需要防爆设计。

完整的工艺参数有助于进行输送能力、管径、风量及过滤系统的综合设计。

八、未来发展方向

随着智能工厂建设推进，反应釜固体投料装置正朝着以下方向发展：

• AI辅助运行参数优化；

• 在线称重与闭环控制；

• 自动诊断和预测性维护；

• 能耗监测与节能优化；

• 远程运维；

• 与MES、ERP、DCS深度集成；

• 数字孪生工艺模拟。

这些技术将进一步提高生产效率和设备利用率。

结语

反应釜固体投料装置已经从单一设备发展为完整的自动化系统。通过吨袋拆包、无尘投料、真空输送、自动计量和PLC智能控制等技术的协同应用，企业可以在提高生产效率的同时，改善车间环境、提升产品一致性，并为智能制造和数字化工厂建设奠定基础。

常见问题（FAQ）

1. 自动投料系统适合哪些反应釜？
适用于不锈钢反应釜、搪瓷反应釜、压力反应釜等多种设备，可根据接口尺寸和工艺要求进行定制。

2. 可以同时输送多种物料吗？
可以，通过多料仓、多输送支路和配方管理系统，可实现不同物料按工艺顺序自动投料。

3. 是否支持称重计量？
支持，可配置高精度称重模块，实现定量投料和配方控制。

4. 是否可以实现防爆和氮气保护？
可以，根据物料特性配置防爆电气、泄爆措施及氮气保护系统，并结合相关规范进行设计。

5. 能否与MES系统对接？
可以，PLC可通过常见工业通信协议与MES、ERP或DCS系统进行数据交互，实现生产数据采集和批次管理。
