反应釜固体投料系统：真空输送+真空料仓+旋转阀均匀卸料+氮气保护投料解决方案

摘要

在精细化工、新能源材料、医药中间体、农药、染料及高端新材料生产过程中，反应釜固体投料是整个生产工艺中至关重要的环节。对于易挥发、易氧化、易吸潮以及具有一定危险性的粉体或颗粒物料，传统人工投料方式不仅存在粉尘污染、劳动强度大、安全风险高等问题，而且容易造成产品品质波动。

针对上述工况，现代化工企业越来越多地采用反应釜固体投料系统。该系统通过真空气力输送技术将物料输送至真空缓冲料仓，再利用旋转阀实现均匀稳定卸料，同时结合氮气保护技术，使物料在密闭、惰性气体环境下进入反应釜，实现全自动、无尘、安全、高效的生产过程。

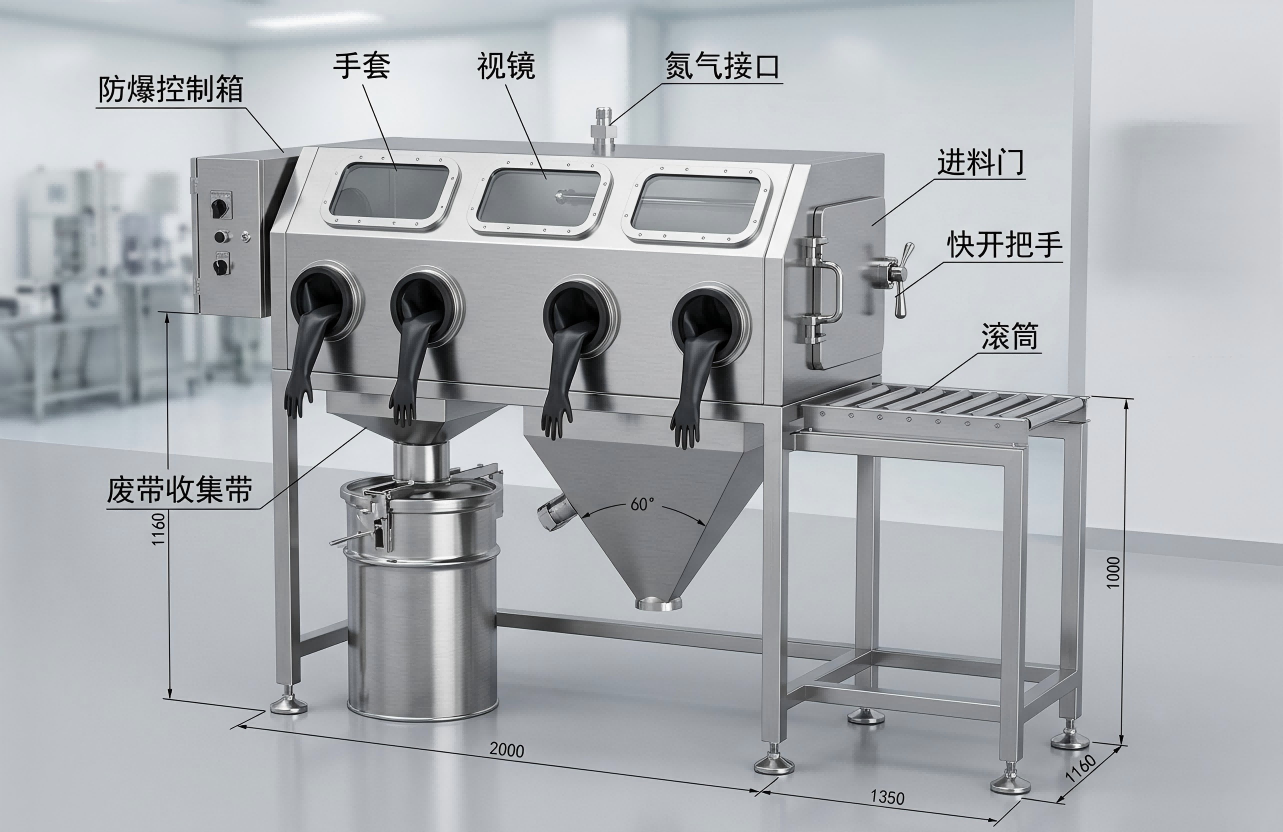

（手套箱投料站）

一、反应釜固体投料系统概述

反应釜固体投料系统是一种专门针对粉体、颗粒状物料设计的自动化输送与投料设备。

系统主要由以下部分组成：

• 吨袋拆包站或小袋投料站

• 真空气力输送系统

• 真空缓冲料仓

• 脉冲反吹过滤系统

• 旋转阀均匀卸料装置

• 氮气保护系统

• PLC自动控制系统

• 反应釜投料接口

整套系统实现从拆包、输送、储存到投料全过程密闭运行，避免粉尘泄漏和物料污染。

二、为什么挥发性物料必须采用氮气保护投料

在许多化工生产过程中，物料与空气接触后会发生氧化、吸潮、挥发甚至发生危险反应。

常见物料包括：

• 锂电池正极材料

• 锂电池负极材料

• 金属粉末

• 活性炭

• 医药中间体

• 染料颜料

• 有机粉体

• 催化剂

传统人工投料存在以下问题：

1、空气氧化

部分物料接触空气后活性下降，影响产品品质。

2、水分吸附

吸湿性物料接触空气后容易结块。

3、挥发损失

有机粉体可能产生挥发损失。

4、安全风险

部分物料与氧气接触后可能产生燃烧或爆炸风险。

因此，越来越多企业采用氮气保护投料系统。

（氮气保护均匀卸料）

三、反应釜固体投料系统工作原理

整套系统采用：

真空气力输送 + 真空料仓缓冲 + 旋转阀定量卸料 + 氮气保护投料

工艺流程如下：

物料拆包

↓

真空上料机吸料

↓

输送管道

↓

真空缓冲料仓

↓

旋转阀

↓

氮气保护投料管

↓

反应釜

**阶段：真空气力输送

系统启动后，罗茨风机或真空泵产生负压。

形成：

-30kPa ～ -60kPa

负压环境。

物料在压差作用下进入输送管道。

实现：

• 密闭输送

• 无尘输送

• 自动输送

输送距离可达：

• 水平100米以上

• 垂直30米以上

第二阶段：真空料仓缓冲

输送后的物料首先进入真空缓冲料仓。

缓冲料仓主要作用：

1、稳定供料

避免真空输送间歇运行造成投料波动。

2、实现连续投料

保证后续旋转阀持续卸料。

3、物料暂存

满足批次生产需求。

4、气固分离

通过过滤系统实现气体与粉体分离。

第三阶段：旋转阀均匀卸料

料仓底部安装气密型旋转阀。

旋转阀具有：

• 定量下料

• 均匀下料

• 防止冲料

• 气密隔离

等作用。

相比人工开关阀门，旋转阀能够保持稳定投料速度。

对于放热反应尤其重要。

第四阶段：氮气保护进入反应釜

这是整套系统最关键的部分。

旋转阀下方设置氮气保护投料管路。

持续通入氮气。

形成惰性保护环境。

优势包括：

• 防止空气倒灌

• 防止物料氧化

• 防止水分进入

• 防止挥发损失

• 提高安全等级

最终实现：

全程无氧投料。

四、系统主要设备组成

真空上料机

主要作用：

产生负压输送物料。

特点：

• 输送效率高

• 密闭运行

• 无粉尘外泄

真空缓冲料仓

主要作用：

稳定供料。

配置：

• 料位计

• 振动器

• 破拱装置

• 过滤系统

脉冲反吹过滤系统

过滤面积根据工况设计。

功能：

• 防止粉尘进入风机

• 保持负压稳定

气密型旋转阀

核心参数：

• 转速可调

• 气密结构

• 耐磨设计

氮气保护系统

组成：

• 氮气储罐

• 减压阀

• 流量控制器

• 氧含量检测仪

PLC自动控制系统

实现：

• 自动输送

• 自动卸料

• 自动反吹

• 自动报警

• 自动联锁



• （密闭投料系统）

五、系统优势分析

优势一：全密闭无尘生产

粉尘不外泄。

改善车间环境。

满足环保要求。

优势二：防止物料氧化

氮气保护环境。

保证产品品质稳定。

优势三：连续稳定投料

旋转阀均匀卸料。

避免反应波动。

优势四：提高生产效率

相比人工投料：

效率提升50%以上。

优势五：降低人工成本

减少人工搬运。

降低劳动强度。

优势六：提高生产安全性

避免：

• 粉尘爆炸

• 有毒粉尘扩散

• 挥发性气体泄漏

六、典型工程案例

项目名称

锂电池正极材料自动投料系统

物料参数

物料：

磷酸铁锂

堆积密度：

1.2t/m³

输送量：

5吨/小时

系统配置

• 吨袋拆包站

• DN100输送管道

• 真空上料机

• 2m³缓冲料仓

• 气密旋转阀

• 氮气保护系统

• PLC控制系统

运行效果

投料能力：

5t/h

氧含量：

＜0.5%

粉尘泄漏：

接近0

人工减少：

80%以上

生产效率提高：

60%以上

（真空输送系统实拍案例）

七、适用行业

广泛应用于：

化工行业

• 活性炭

• 钛白粉

• 碳酸钙

• 树脂粉末

锂电行业

• 磷酸铁锂

• 三元材料

• 石墨粉

医药行业

• 医药中间体

• 原料药

新材料行业

• 金属粉末

• 纳米材料

食品行业

• 淀粉

• 糖粉

• 添加剂

八、未来发展趋势

未来反应釜固体投料系统将向以下方向发展：

• 全自动无人化生产

• 智能化配方管理

• AI投料控制

• MES系统联动

• 更高等级防爆设计

• 更高等级氮气保护技术

实现真正意义上的智能工厂。

九、结语

随着精细化工、锂电材料及高端制造行业的发展，传统人工投料方式已经无法满足现代生产需求。采用真空气力输送系统、真空缓冲料仓、旋转阀均匀卸料以及氮气保护投料技术，不仅能够实现全流程密闭无尘生产，还能有效防止物料氧化、吸潮和挥发，提高产品质量和生产安全性。

反应釜固体投料系统正逐渐成为现代化工厂、锂电材料工厂和新材料生产线的重要标准配置，也是未来智能化工厂建设的重要组成部分。
